Cableado el PIR (1 / 1 paso)

Paso 1: Cableado y código

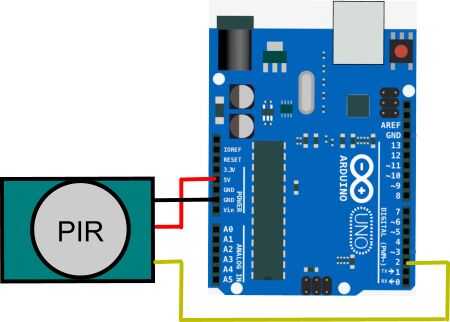

Nota: Revise sus pernos sobre el PIR
Se muestra arriba

El rojo es Vcc

El negro es Gnd

El amarillo es entrada

Aquí está el código:

Begin ============================================

/ * Este esbozo utiliza un sensor PIR (Detector infrarrojo pasivo) el pin de salida en el PIR está conectado al Pin 2 de Arduino. Cuando se detecta movimiento de IR pin 13 de Arduino se encenderá. */

const int ledPin = 13; Este es el LED a bordo

const int inputPin = 2; entrada de pin para el PIR

void setup()

{

pinMode (ledPin, salida); LED en el pin 13 se emitirá un

pinMode (inputPin, entrada); entrada de PIR

}

void loop()

{

int val = digitalRead(inputPin); obtener el valor de la entrada de PIR y lo coloca en val

Si (val == HIGH)

{

digitalWrite (ledPin, HIGH); enciende el LED si detecta movimiento

Delay(10); esperar

digitalWrite (ledPin, LOW); luego apague el LED

}

}

//=======================================================

Así que dependiendo de su uso podría tocar un timbre cuando alguien acerca (un visitante, el cartero, etc..) Tal vez como una luz de noche o una alarma antirrobo para puertas o ventanas. Como esto es básicamente un interruptor que puede ser utilizado para las toneladas de cosas diferentes. Divertirse y ver lo que usted puede venir para arriba con! Me interesaría oír lo que usted ha hecho!
