Cable-permanecido cobertizo refugio (1 / 7 paso)

Paso 1: análisis

En realidad, construye la estructura primero e hicieron el análisis luego para justificar mis conjeturas, pero realmente debería hacerse primero. Así que aquí está.

Presupuesto de peso:

El material de cubierta es Palruf, una solución de PVC corrugada disponible localmente a un costo razonable. El área total de la estructura fue pensado originalmente para ser 25 pies por 13ft, pero Palruf viene en paneles de 12 ft x 26", previstos ser traslapado en centros de 2ft, por lo que se reduce ligeramente a 24 pies por 12 pies - sobre 26.75sq.m. Paneles Palruf pesan 2.8 kg y 33,6 kg para 12.

Palruf recomienda un espaciamiento máximo de la correa de 2 pies. Usé 6 correas de nominal 1 x 3" abeto teniendo en 6 vigas de la caja. La picea viene en longitudes de 8 pies, y 18 longitudes pesan 25,2 kg.

Las vigas de la caja se construyen de 1 x 2 spruce con verticales de 3/8" orientado tablero. Cada uno pesa 9kg montado. El peso de toda la estructura es así cerca de 113 kilogramos.

La ubicación está bastante protegida del viento por la casa y árboles. No considero carga de viento. Los inviernos son generalmente suaves con poca nieve. Considera una carga de nieve de 20cm de nieve fresca, con una densidad de 250kg/m3. El peso total de nieve 50kg/m2 es así 1337kg o 13123N.

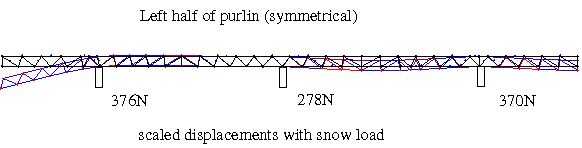

El primer panel muestra un análisis de las correas spruce, cargada uniformemente por la nieve en el techo. Las vigas están espaciadas cada cuatro pies. Medio de una correa se muestra; la correa completa incluye una imagen de espejo de la derecha. El análisis sugiere que la viga de la izquierda debe trasladarse unas 6 pulgadas a la izquierda para que haya menos saliente. Sin embargo, las vigas están limitadas a la echada de 2 pies de los postes apoyo para estar bien asegurada, y el estrés no es irrazonable.

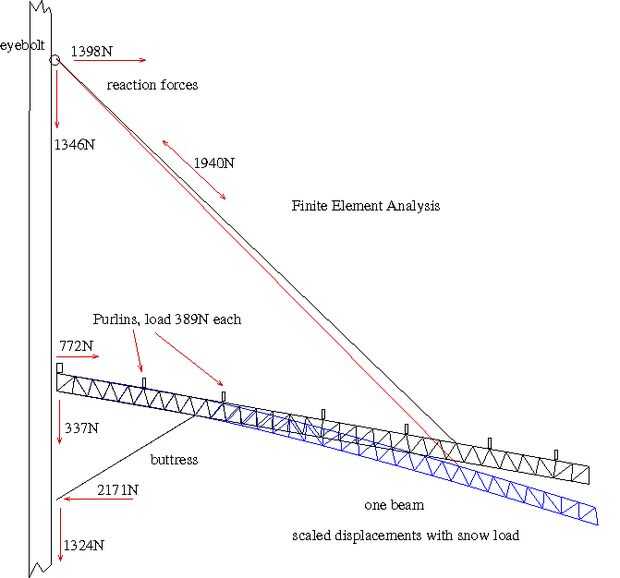

El segundo panel muestra un análisis de una viga cargada con el peso máximo de correa desde el primer paso. La tensión total en el cable de soporte es algunos 1940N, mientras que la carga de trabajo del cable es 900 libras o 2448N. He usado cable de acero de 3/32", aunque en retrospectiva un cable más grueso tendría menos estiramiento y un mayor margen de seguridad.

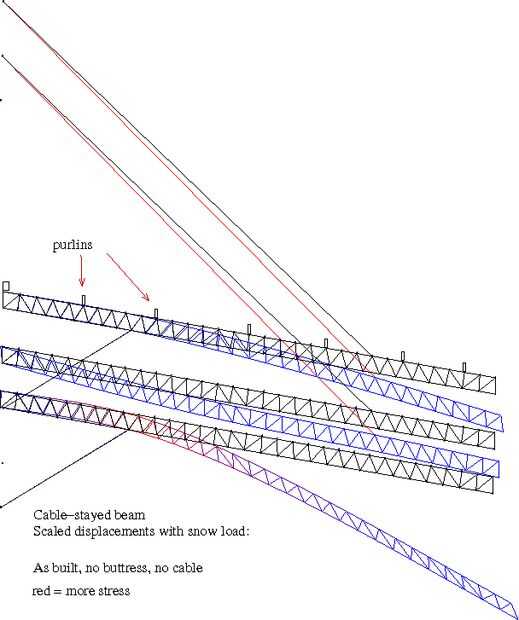

El tercer panel muestra, para la comparación, simulación de la viga sin cables y sin un contrafuerte. En todos los casos el desplazamiento que se muestra es escalado por un factor de 20 para que sea más fácil de ver.
