Paso 2: Prototipo su circuito (recomendado)
Usando un protoboard jugó alrededor con varias combinaciones de resistencia para encontrar la correcta tensión de salida.

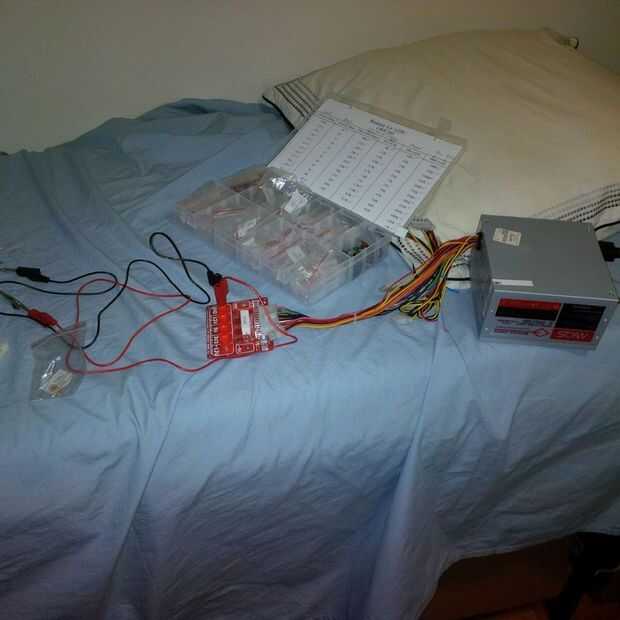

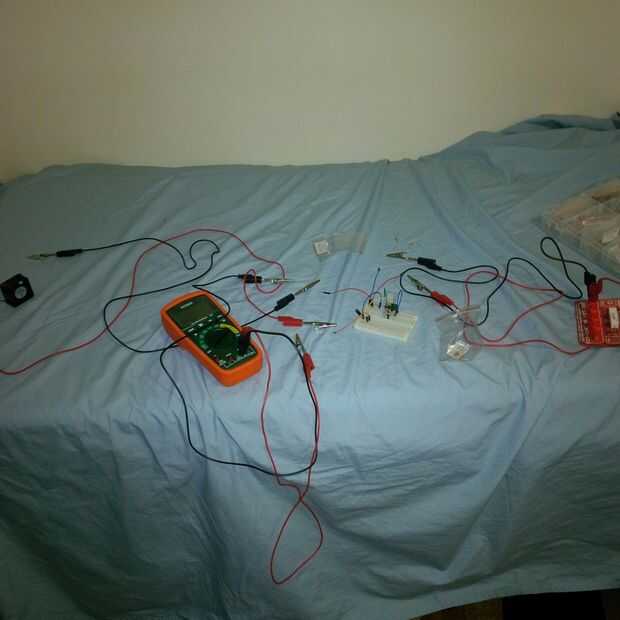

Las dos primeras fotos son de mi configuración de prueba.

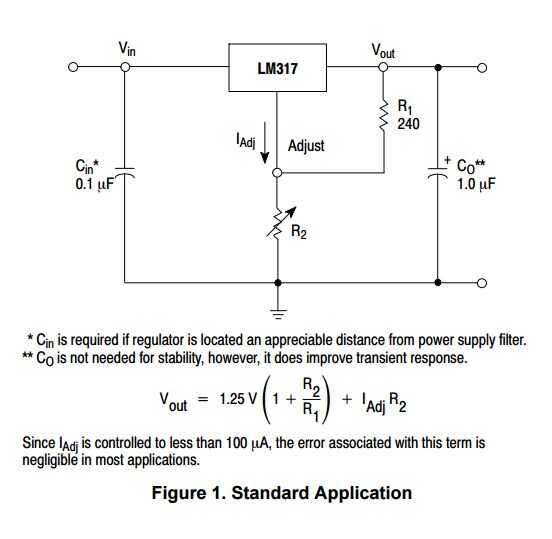

Aunque el circuito de muestra recomienda R1 que 220 ohmios, encontré mejores resultados usando un resistor de 270 Ohm. Con R1 = 270 ohmios y R2 = 820 Ohm tuve una Vout = 5.04V
(Opcional) Reemplace R2 con una resistencia de 270 ohms y el potenciómetro Ohm 500 en serie para hacer la velocidad del ventilador ajustable. El resistor fijo está ahí para asegurarse de que el potenciómetro no corta el LM317 a masa. El potenciómetro tiene 3 pines, el medio es el limpiaparabrisas, corta a cualquiera de los otros dos pasadores para hacerla un resistor ajustable.
Esto también es una buena oportunidad para asegurarse de que el ventilador no será molesto ruidoso! Elige con cuidado tu fan!
