Paso 1: El circuito
El circuito es muy fácil. Vamos a ir aunque él detalladamente!
1) si colocamos nuestra 4 x pilas AA o AAA en serie, vamos a tener una tensión de aproximadamente 6v, que es perfecto. Puede utilizar una batería de 9v, pero usted tiene que asegurarse de que el zumbador está diseñada para soportar 9v. Si no, puede que necesite un regulador de 5v LM7805. En este caso, coloque las baterías en serie.

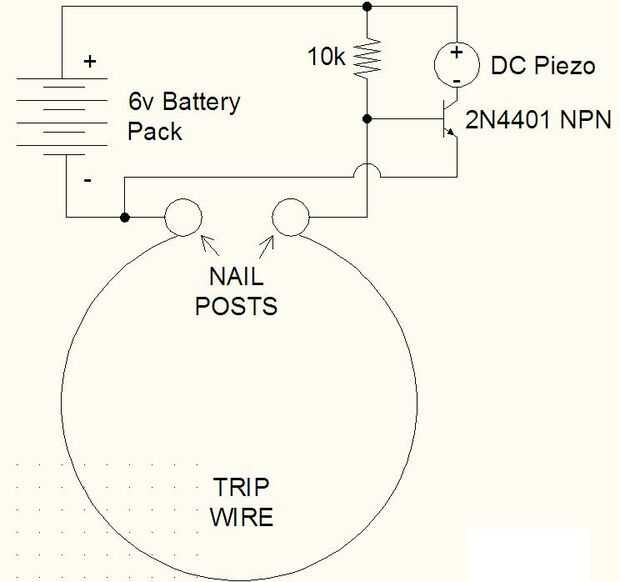

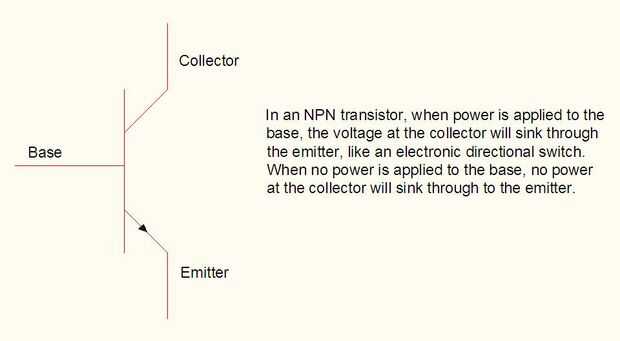

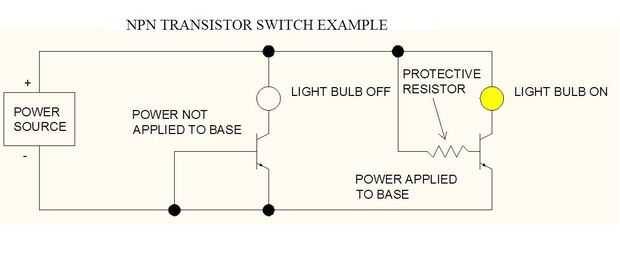

2) como se puede ver, tenemos una resistencia de ohmio 10 k conectado entre el positivo de la batería y la base del transistor NPN, que también está conectado con el primer post. Tenga en cuenta que el segundo puesto está conectado al cable negativo de la batería. Para aquellos de ustedes que no saben mucho sobre transistores, estamos utilizando como interruptor. Cuando se aplica alimentación a la base de un transistor NPN, la corriente en el colector se drene por el emisor, que esté conectado a tierra. Vamos a volver a esta parte del circuito en sólo un segundo. Tenga en cuenta que he incluido un montón de imágenes que dan ejemplos de cómo utilizar transistores NPN como interruptores.
3) tenemos el positivo del zumbador DC conectado a positivo de la batería. El cable negativo del zumbador DC es conectado al colector del transistor. Puesto que el emisor del transistor está conectado a la línea de tierra (cable de negativo de la batería), después la energía se aplica a la base del transistor, se aplica energía al piezo y drena a tierra desde el colector a emisor (completando el circuito). Cuando no hay ninguna energía ligada a la base del transistor, el circuito de timbre no está completado. En otras palabras, el timbre no sonará. Cuando se aplica alimentación a la base del transistor, el circuito del zumbador se ha completado, y el zumbador se activa.

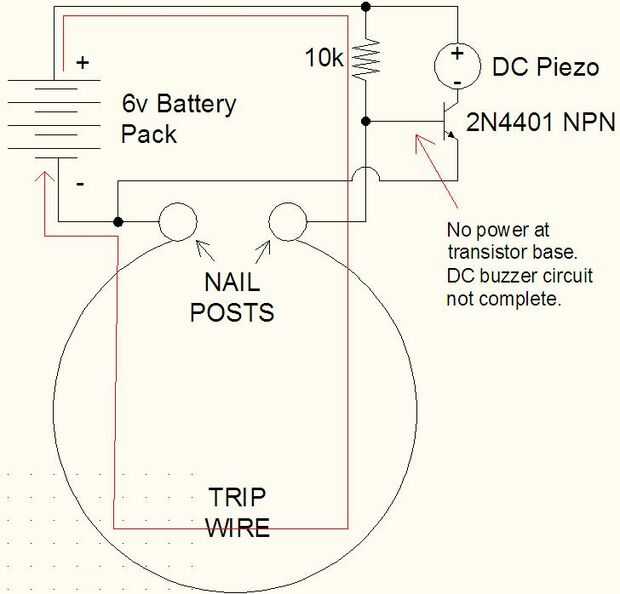

4) vamos a echar un vistazo a los posts de clavo. Tenemos un post de clavo conectado a la base del transistor y el resistor de protección. El segundo post de la uña está conectado a la línea de tierra. Cuando conectamos nuestro bucle del cable imán entre los postes de la uña, esto conecta la base del transistor a tierra, que significa que no hay ninguna energía aplicada. Tan pronto como se rompe ese hilo, corriente desde el positivo de la batería se aplica a la base del transistor, y el zumbador sonará hasta que puede desconectar la alimentación, o vuelva a conectar el cable.
5) puede lazo el cable casi tan lejos como quieras. Como el alambre del imán está intacta, no se activará el zumbador.
EN TÉRMINOS BÁSICOS:
-Energía se requiere para el circuito a trabajar. Estamos utilizando una batería de 6v (4 pilas AA o AAA en serie)
-Hasta que la energía se aplica a la base del transistor, energía en el colector (conectado al cable negativo del zumbador C.C.) no conecte el emisor del transistor a través y conectar con la tierra.
-Los 10 k Ohm resistor actos proteger la base del transistor, así como limitar la corriente al circuito. Sin ella, no habría absoluately carga y la batería le corto circuito.
-Cuando el alambre entre los postes del imán está conectado correctamente, es hundido el poder en la base del transistor a tierra (0v)

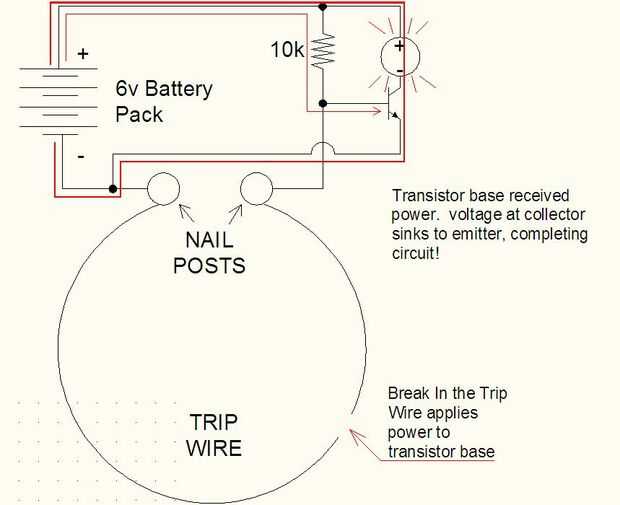

-Cuando el hilo se rompe, el camino a la tierra en la base se rompe cuando esto sucede, la base del transistor recibe energía, y se completa el circuito del zumbador de DC. ¿el resultado? BEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEEP!
