Cable Control remoto sin pilas (1 / 9 paso)

Paso 1: Lo que usted necesita

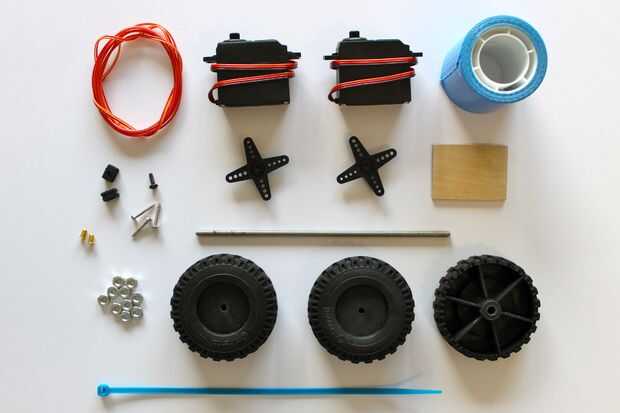

Parts:
2 servos estándar, usted puede conseguir más barato es adecuado

Solía de Modelcraft, que buscar para ser el mismo que la torre pasatiempos STD TS-53. Si le sucede que tiene un servo con electrónica frito pero sonido motor y engranajes, se puede utilizar para este proyecto. Si desea utilizar servos más pequeños, si puedes, pero luego los más baratos tienden a no ser lo suficientemente fuerte como para servir como dinamo.

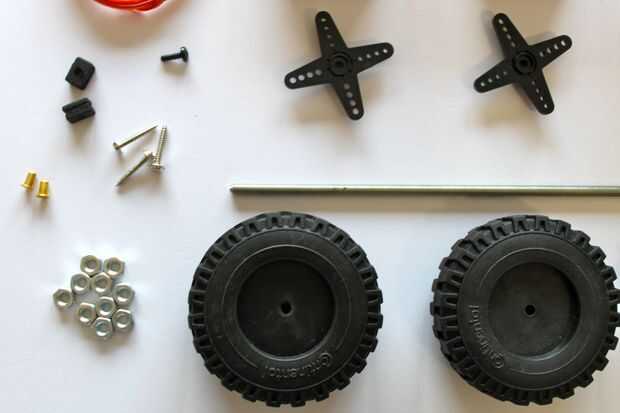

2 cuernos de servo (normalmente vienen con los servos)
tornillo de 1 servo horn (para mantener el cuerno en el eje de salida del servo)
4 tornillos de montaje de servo (los que normalmente vienen con un servo son adecuados)
2 arandelas de goma y latón inserta como comunes para montar los servos en los modelos sensibles a las vibraciones.

Los servos más baratos a menudo no vienen con estos dos últimos los. Puede comprar por separado (como este) o utilizar otros tornillos 2,5 x 20 mm y un tubo de los conexión libremente)

1m 25 (4') de doble cable más flexible, mejor, usted sólo necesita enrarezca el calibrador. He usado 2 cables de 0,08 mm2 (28 AWG) cable de servo.

Puede usar dos cables sencillos también e incluso pegar juntos a intervalos con algún pegamento (recomiendo no pegan sobre toda su longitud, como agrega rigidez).

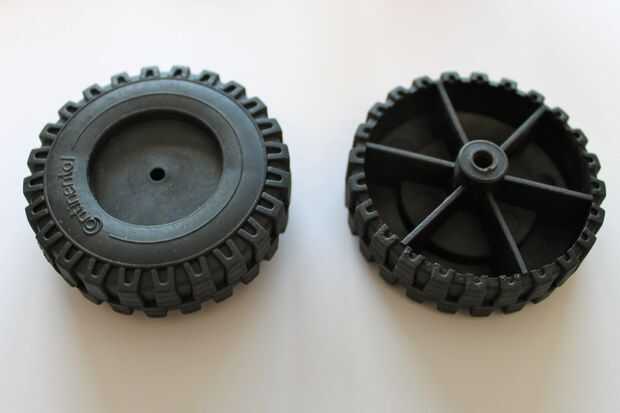

3 ruedas 4 a 6 cm (1 5/8" a 2 3/8") de diámetro, de los cuales al menos uno tiene radios en el interior. Usé estos de Opitec y alternativamente estos y estos. Todos funcionan, pero el primero (el más grande) da la mejor velocidad. Usted puede encontrar estos mismos en Kelvin también, ya sea en un precio alto de rzther.
15 cm (6") de la varilla roscada con un diámetro adecuado libre funcionando eje para las ruedas (M4 o 8-32 con ruedas mencionadas)
10 tuercas de montaje de la varilla roscada
una pieza de 4,5 x 3 cm (1 3/4" por 1 3/16") de madera contrachapada u otro material rígido que puede recortarse fácilmente
un poco de cinta adhesiva
un cintillo de 200 mm (8")
su elección de los materiales de decoración (mantener el ligero). He usado maíz jugar. Para más información sobre maíz jugar, ver aquí)

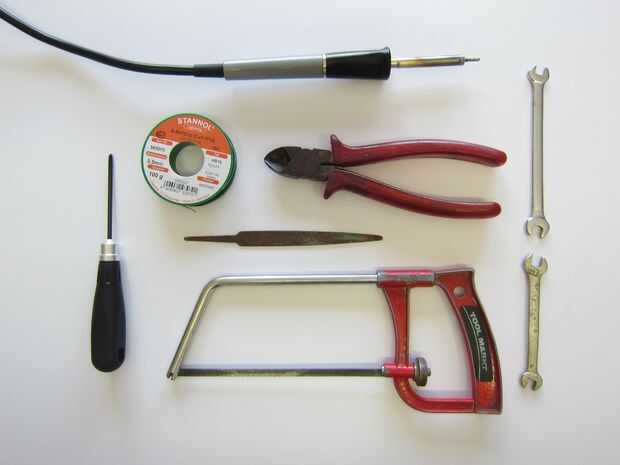

Herramientas:
un soldador y una pequeña soldadura para electrónica (desoldering engranaje puede ayudar, pero no es realmente necesario para desoldadura simple en este proyecto)
alicates de corte resistente
2 llaves de ajuste de las tuercas (tamaño de 7 mm para M4, y si Leo la información sobre el derecho neto: tamaño de la llave 11/32 8-32)
un destornillador de montaje de los tornillos en el servo (tamaño PH0 o cierre)
una sierra
una lima de metal
para pegar el maíz de juego: un trozo húmedo de tela en un plato

Importante para la seguridad:
una superficie de trabajo robusta, no ocupándose de arañazos
gafas de seguridad
algunos claros hoja plástica
