¿Cabina de Arcade rasberry Pi (2 / 9 paso)

Paso 2: Diseño de las piezas de cartón

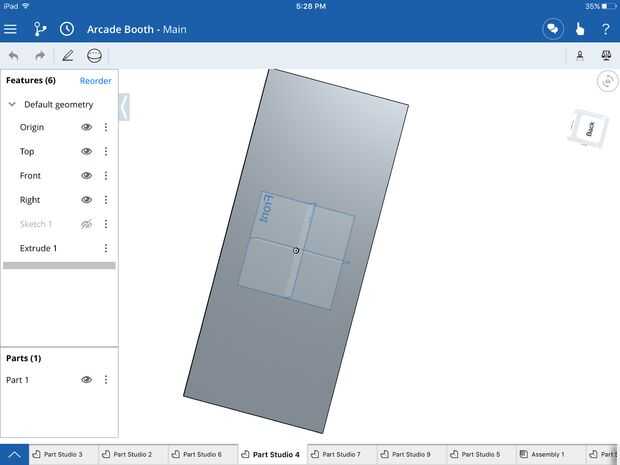

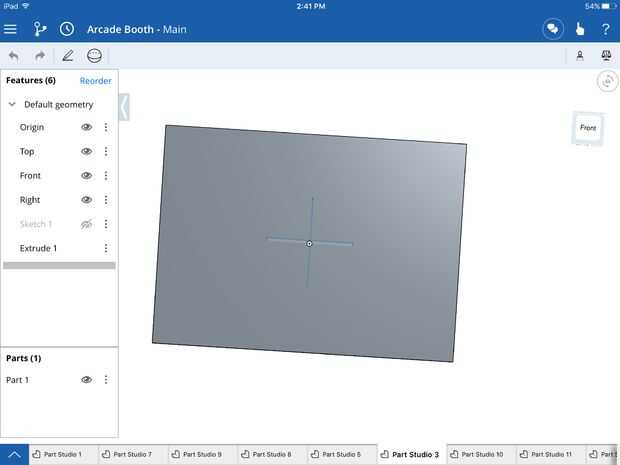

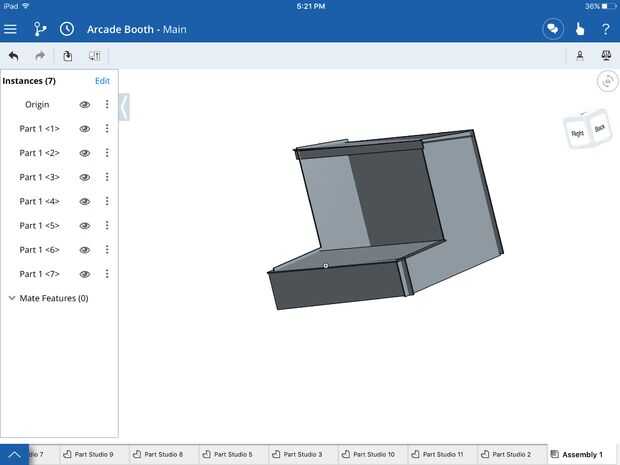

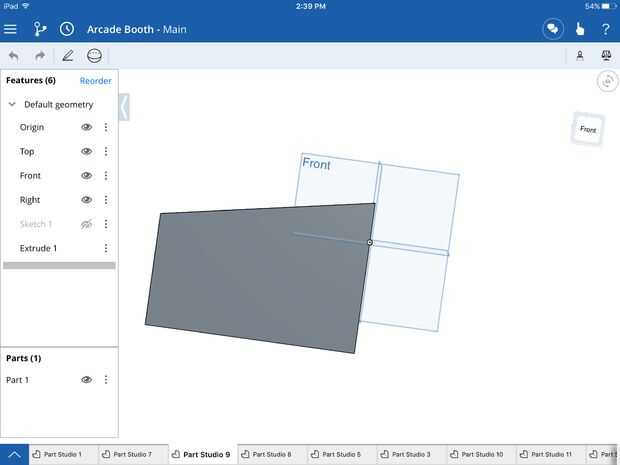

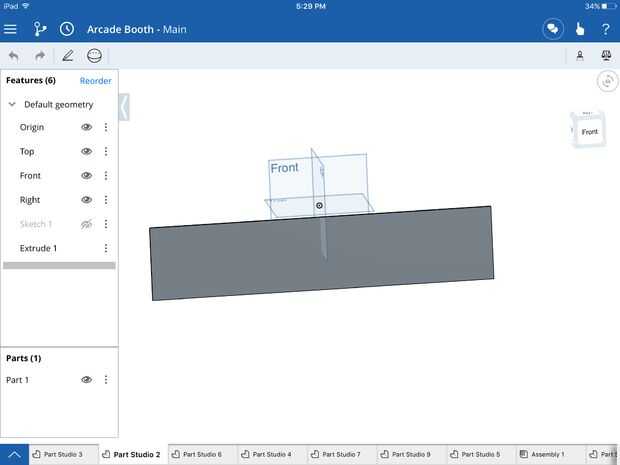

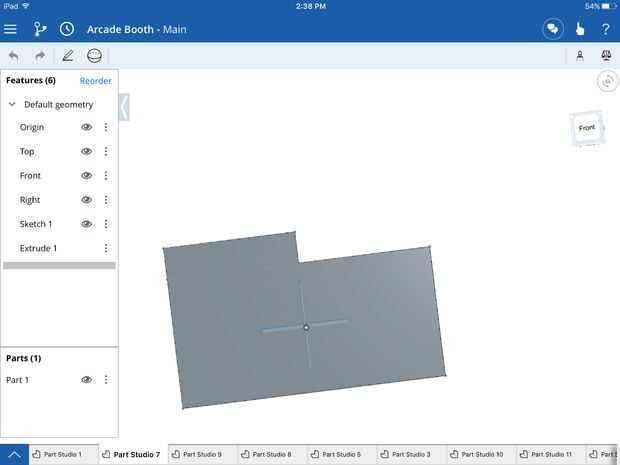

Al iniciar su cabina arcade tendrá que diseñar las piezas. Nos lasercutted nuestras piezas de OnShape, pero si usted está cortando tuyo a mano, se puede diseñar con una regla y pluma/lápiz. También si no sabes cómo utilizar onshape, hay muchos recursos y tutoriales en su página web. Nuestras dimensiones para nuestras piezas y las dimensiones son en pulgadas, en primer lugar de la imagen: un rectángulo de 10 x 18 con un rectángulo de 1 x 9 attactched en la parte superior usted necesitará dos de estos, segunda imagen: A 4.25 x 8 rectángulo con un triángulo de 8 x 1.5 en la parte superior tendrá dos de estas, tercera imagen: un rectángulo de 21 x 1 , En cuarto lugar de la imagen: 15,25 x 21 rectangular, Quinta imagen: necesitará dos de estos, un rectángulo de 9 x 21 sexta imagen A 4.25 x 21 rectangular. Por favor recuerde que estas dimensiones son en pulgadas y las dimensiones de un monitor de 15 x 19 para que usted tenga que ajustar su diseño según sea necesario. Su producto final tendrá el siguiente aspecto.
