Paso 3: Construcción física
Después de terminar los componentes fuera del recinto de cableado, te darás cuenta que opciones tienen que conseguir el cableado para montar. Pero antes de que usted siempre armar el caso, tienes que marcar y cortar las aberturas necesarias para tener el LCD encajan en el lado de la caja y el brazo del servo por la parte superior de la caja.
Al cortar con el Dremel, por favor tener mucho cuidado para tener ventilación adecuada porque los gases que salen de la caja de plástico calentado son nocivos. Rediseñar y reimprimir el cuadro sería una ruta segura.
El stand que utilicé fue un náufrago elemento proporcionado por un compañero de clase que pasó a servir a su propósito. Sus fines, encontrar un stand o una pila de elementos estables (como conectados bloques de Lego) para colocar el servo en.
El lío de cables es difícil de controlar. Usted tendrá que colocar la almohadilla de la matriz para el Arduino a través de un conector a hembra. El servo también tendrá que acoplarse a su soporte para no caerse debido al punto de ser golpeado o los cables de torsión resolver, haciéndolo caer. El pegamento estupendo es una buena opción, sin embargo, otra vez, mira para los humos.
La cabeza de Lego necesita tener el material de apoyo eliminado y la aspereza enarenada apagado. No puedo recomendar alguna clase particular o grano de lija porque acababa de usar lija grano fino y grueso sobrante que había sobrado de cuando pinté mi coche. Como con la mayoría de las cosas, prueba de arena en un lugar que no se vea antes de lijar completamente toda la zona totalmente.
Para la parte estética del proyecto, hacer referencia a la apariencia de una cabeza de Lego antes de proceder. Te recomiendo que practiques tus golpes en un plato de papel o cualquier edad iteraciones antes de cometer la pintura hasta el producto final.
La cabeza de Lego ya que está diseñado puede fácilmente trenzada y recogida del servo independientemente de si el servo está en posición cerrada o bloqueada. Para detener esta habilidad para derrotar a esta cerradura girando la cabeza, pegué un trozo de espiga cuadrada al cuello de la cabeza y cola dos piezas correspondientes en la tapa de la caja que se unen el pasador para evitar que la cabeza se torció. Pinté las piezas de espiga negro para que coincida con el cuadro. Se obtuvo la espiga de Home Depot.

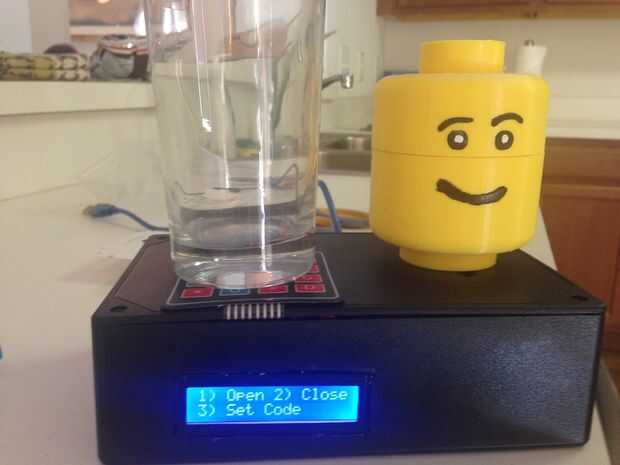

El teclado de matriz tiene pegamento en la parte posterior de la misma, pero he elegido para aplicar el teclado de matriz con pegamento. Para asegurarse de que el teclado permanece en su lugar, poner algo pesado en la parte superior que no sería necesariamente el teclado numérico (como el vaso de agua utilicé).
Una vez hecho esto, apriete completamente los tornillos de la caja. Por favor tenga en cuenta que la vida de la caja fuerte no es muy larga porque el 9V batería debe durar unas cuatro horas de uso continuo para mantenerlo continuamente alimentado, usted tendrá que utilizar el cable USB y cortar un agujero correspondiente en el cuadro para él. Para los efectos de la demo, solía el 9V tiene un sistema independiente para presentar.
