Paso 3: El esquema real
![]()

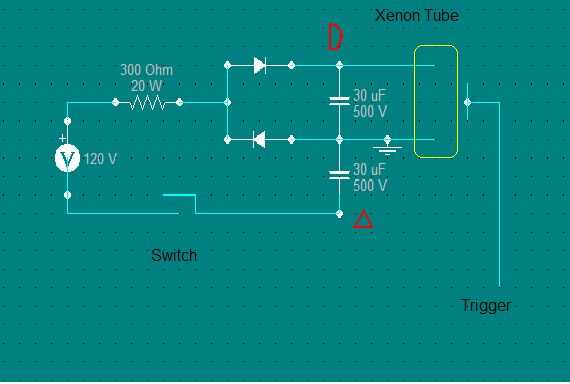

He intenté ser más preciso en el dibujo el esquema utilizado en esta luz de sincronización, pero incluye la foto con líneas de color, también, por lo que puede cruzar comprobar lo que he hecho. Cuenta de la red "D" y triángulo para indicar los bornes del capacitor. El símbolo de la tierra indica que el caso del condensador. Los diodos deberían ser capaces de manejar 500 voltios. (Nota: este gráfico muestra erróneamente una fuente de alimentación de 120 voltios. Utiliza una fuente de CA).
