Paso 1: teoría
Electrónica de consumo más regula la red de AC a DC. Algunos tienen una verruga de la pared de hurky grande, negro, que es fea y casi imposible conectar a más de uno en una tira de la energía sin tomar dos o tres ranuras. Otros tienen los circuitos de conversión construido dentro. Una gran parte del peso del aparato es realmente el transformador sí mismo, que generalmente está hecho de acero varias placas intercalan y ajustaron luego juntos, y dos o más bobinas de alambre revestido de cobre. Cada bobina puede ser cualquiera donde de solo unos pocos a varios miles se convierte. El número de bobinas determina cuánto cambio en el voltaje va a salir. Cuando una corriente se introduce a través de una bobina (o bobinas), crea un campo magnético, con los postes formando a lo largo del eje de la bobina. Si otra bobina se coloca cerca, a lo largo del mismo eje, el campo magnético induce una corriente y, por tanto, una tensión, en la segunda bobina. Agregar un núcleo magnéticamente permeable entre los dos mucho mejora el efecto, reducción de la pérdida. Puesto que las dos bobinas están hechas utilizando cable aislado, puede envolver uno alrededor del otro, con ambos envuelto alrededor de la base. Esto es muy eficiente y ahorro de espacio, ya que puede añadir varias bobinas separadas para obtener lo que desea hacia fuera los voltajes. Fuentes de alimentación de ordenador para ello. Lo único es que la salida es siempre CA, puesto que para que el acoplamiento magnético para trabajo, el campo magnético debe cambiar la polaridad. La única manera de hacerlo es mediante el uso de CA, que cambia entre voltajes positivos y negativos en el 50-60Hz. En orden para los circuitos electrónicos trabajar, debemos convertir este voltaje de CA caminó abajo a un voltaje de DC plano, estable.
Ahí viene el puente rectificador en y en este caso un rectificador de onda completa. Podemos hacer de diodos discretos individuales o utilizar uno que es construido. La idea es que los pulsos negativos de AC del interruptor a pulsos positivos y dejar ahí los pulsos ya positivos. Hay cierta pérdida de tensión debido a los requisitos de voltaje de los diodos, pero es mínimo y si va para él, no afecta el resultado en todos. El resultado final es un voltaje DC pulsado, va de 0 a máximo voltaje a 120Hz. Utilizamos un condensador a través de la '+' y '-' terminales para suavizar las ondas. Como la tensión sube de 0 a máximo, las cargas del condensador. Cuando la tensión comienza a caer, el condensador descarga a través del circuito pero a una velocidad mucho más lenta, que en efecto la tensión mientras que la oferta se reduce a 0 y luego se levanta otra vez. Una vez que la tensión sube a donde está el voltaje del condensador, se recarga el condensador y oleadas de nuevo al máximo otra vez. Condensadores más grandes permitirá el voltaje permanezca mayor más de largo, por lo que se menos ondulación. Como la ondulación no llega por debajo de cierto valor, por ejemplo, + 12VDC, podemos utilizar para alimentar un regulador de voltaje, que simplemente estabiliza el voltaje de entrada tambaleante a una tensión de salida específicos. Rectificadores de onda completa son mejores aquí que media onda, puesto que hay menos tiempo entre los pulsos altos y bajos, dando por resultado una salida más estable.

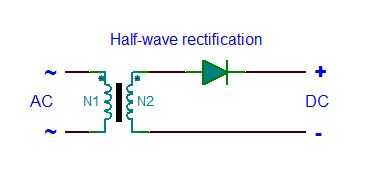

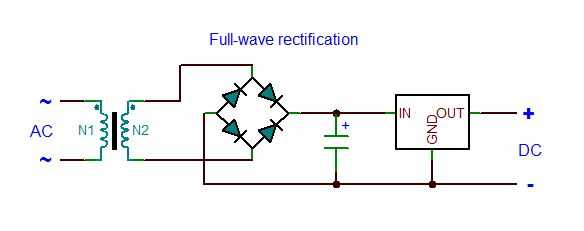

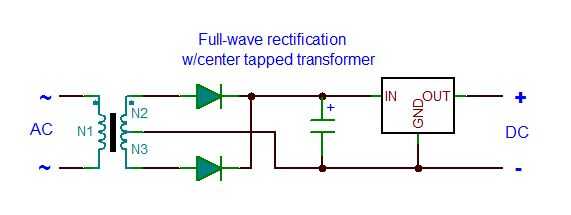

Esquemas se muestran para la rectificación de media onda y rectificación de onda completa usando un transformador centro-golpeado ligeramente si usted está interesado. Para el resto de este Instructable, que usando una variación del esquema de onda completa que se muestra en la imagen 1.
Para explicaciones más completa y mejor, vea los artículos de rectificador, puente del diodo, transformadory regulador de voltaje en la Wikipedia.
