Paso 2: Diseño y bocetos
Lápiz
Regla
Secundaria matemáticas... que necesito para ver en internet ahora.
Materiales:
Papel
Goma de borrar
Lo primero que siempre hago es sentarse y dibujar cosas hasta obtener algo que tiene sentido, luego afinarla y crear dibujos más detalladas cuando sea necesario.

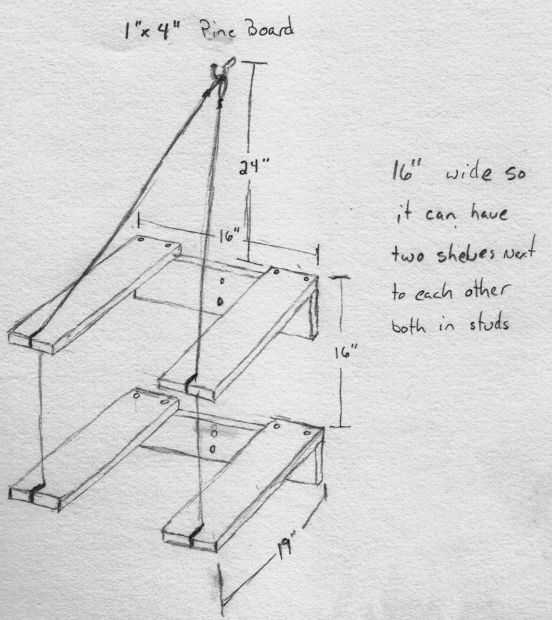

Aquí están mis dibujos refinados. La primera imagen es el esbozo general. En esta muestra dos yoes, pero construí tres (sólo duplicar las dimensiones del segundo estante). Esto me dio las dimensiones básicas que podría construir de. La idea es que el peso se llevará por la junta vertical que se unen en el perno y cable de acero. Mientras que las juntas horizontales del equipo.
Muy importante: Asegúrese de que las juntas verticales y gancho se unen a un poste! Dudoso se mantendrá hasta lo contrario.
Puse el gancho 24" del primer estante para que el cable de acero no estaría en el camino del componente. Los estantes son 16" de ancho por lo que se pueden poner dos o más de ellos al lado y cada uno va en un poste (suponiendo que sus postes son 16" en el centro como la mía).

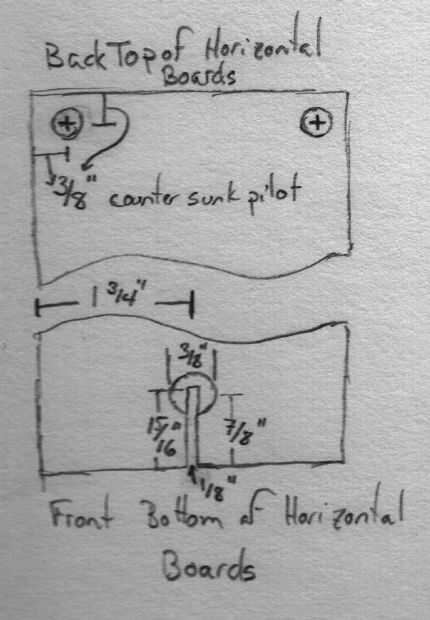

Siguiente imagen es los detalles de la Junta. Donde he querido poner los agujeros y cortes con las medidas. Un 3/8" ancho por 3/8" hoyo profundo corta las juntas en el centro (1 3/4 pulg) 7/8" en el extremo de cada una de las juntas horizontales. Un surco se corta es decir 15/16" de largo. Esta ranura permite que el cable Deslice y luego descansar el sujetador del tapón en el orificio de 3/8".
En el otro lado está el contador hundido agujeros que fijará la Junta Directiva a la junta vertical.

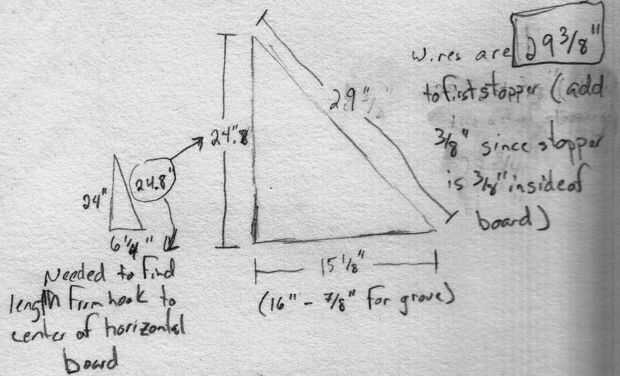

Última imagen me es calcular donde poner los tornillos de tope en el cable de acero. A cuadrada + B cuadrada = C cuadrada. Tenía dos triángulos a averiguar por este, ya que el gancho no es directamente sobre el punto entre las placas. Cometí un error de cálculo en el gráfico a continuación (ver notas). La medición final para poner el primer tope es 30 1/2"
