Paso 2: Preparar el escudo Arduino y onda y armar cosas
Una vez que has hecho que todas las piezas de trabajo encontrar algunos archivos de audio que son apropiados para su broma y convierten al formato necesario para el protector de la onda (hay instrucciones sobre cómo hacerlo en la Página Web de Adafruit).
Originalmente elegí mi proyecto con una batería de 9 voltios de energía debido a su compacidad pero esto no es una muy buena opción para alimentar un Arduino, me enteré de que conseguiría batería óptima utilizando 4 pilas AA en lugar de otro.

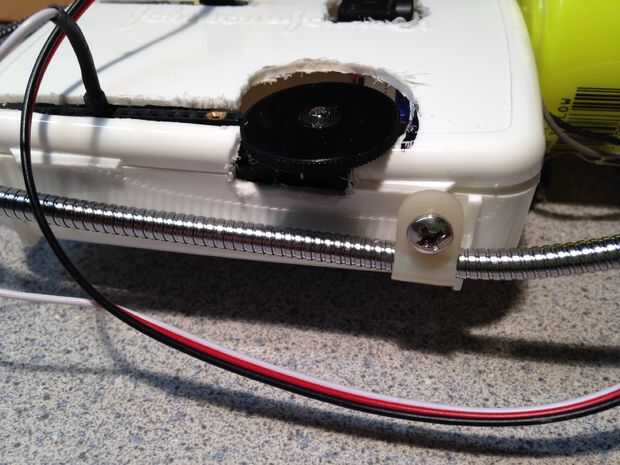

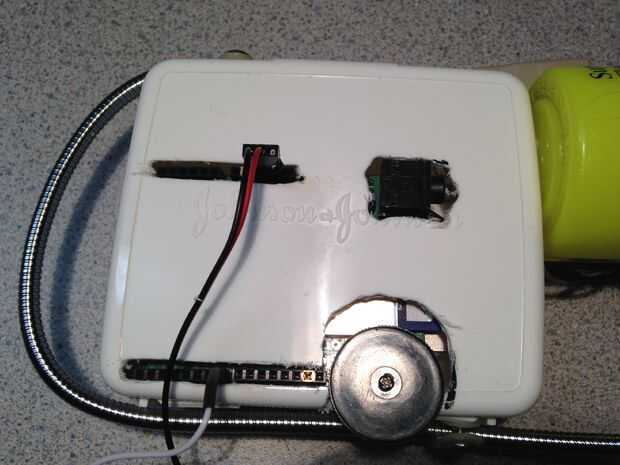

Puse todas mis piezas en una caja de kit de primeros auxilios mini marca Johnson & Johnson y cortar los puntos de pernos, cables de altavoces y cables de la batería. He perforado un agujero y había montado el imán en la parte posterior. Los puestos en el baño previsto son de metal por lo que un imán es ideal, que esto podría requerir un cambio en el diseño para adaptarse a su situación (aunque no recomiendo usar ventosas ya que es un baño y las personas tienden a lamer las ventosas, puaj!).

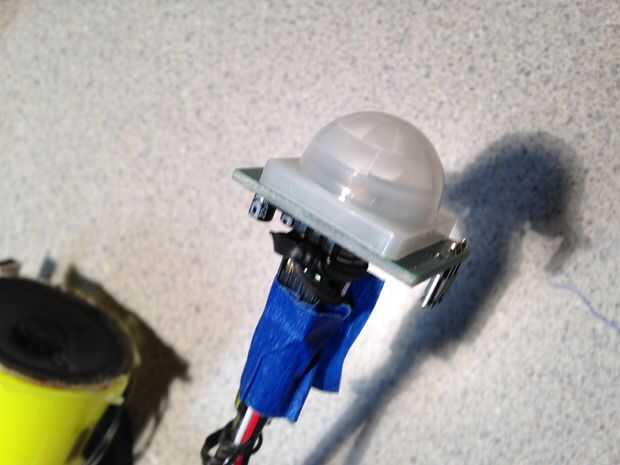

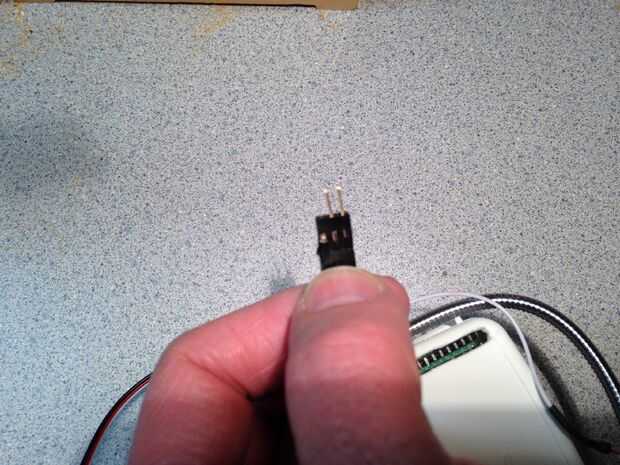

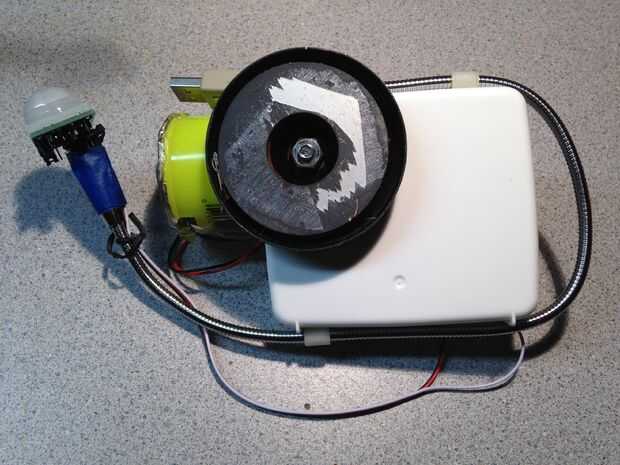

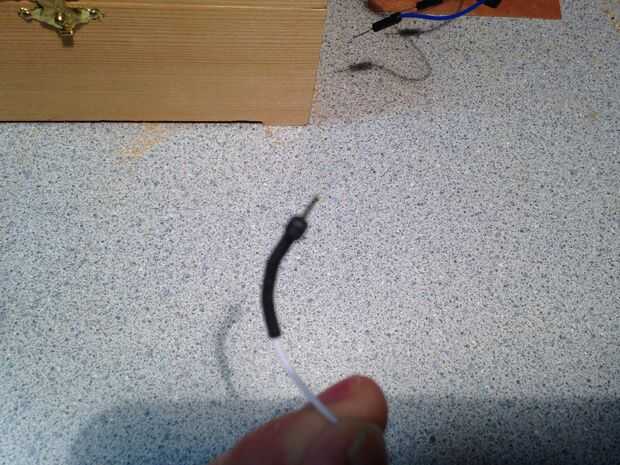

He utilizado el portátil de cuello de ganso luz sólo para la porción de cuello de ganso porque quería algo que sería rápidamente ajustable. He montado el sensor de PIR al final de esta "luz" y había montado en el otro extremo a mi caja usando montajes de cable. Los 3 pines hembra a macho cable está enchufado en el sensor y en el extremo macho del cable deja intacta las clavijas para la tierra y poder y recorta el alambre para el pin de señal del enchufe. Soldar un perno disidente al final del cable de señal y me cubrió la conexión con el encogimiento del calor. Sería una buena idea dejar dos o más pins por lo que sería una más estable "enchufe" cuando el protector de la onda pero lo hice sólo uno de los pines. El altavoz es caliente pegado a la tapa de la pintura de aerosol y la tapa es caliente pegado a la caja.
Conectar sensor al protector de la onda que se puede utilizar cualquier pin que desee siempre que no es uno de los pines necesarios para el protector de la onda, pernos 2 3 4 y 5 y 10 11 12 13 son necesarios para el protector de la onda o la tarjeta SD, dejando pernos 6 por 9 y todos los analógicos pines disponibles. Elegí pin siete, pero puede utilizar cualquiera de las disponibles los recuerden modificar el bosquejo a eso perno.
