Paso 3: fabricación
Fabricación tomó un montón de horas de trabajo de mecanizado de piezas individualmente a hacking dispositivos para adaptarse a nuestro diseño, que era un pedazo de centro de una bola de espejo giratorio con seis luces con sensores de movimiento hacia la bola, en postes para que las luces fueron saltando y brillantes en el aire.

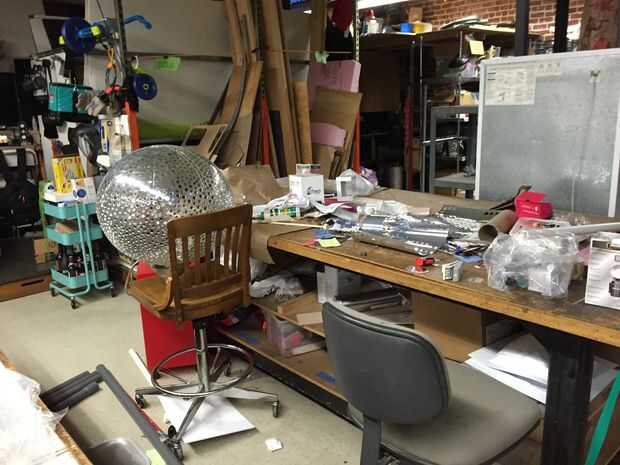

Bola de espejo: queríamos una bola enorme en medio de las calles, pero era muy caro comprar uno que era del tamaño que deseábamos en. Así que decidimos hacer nuestra propia.

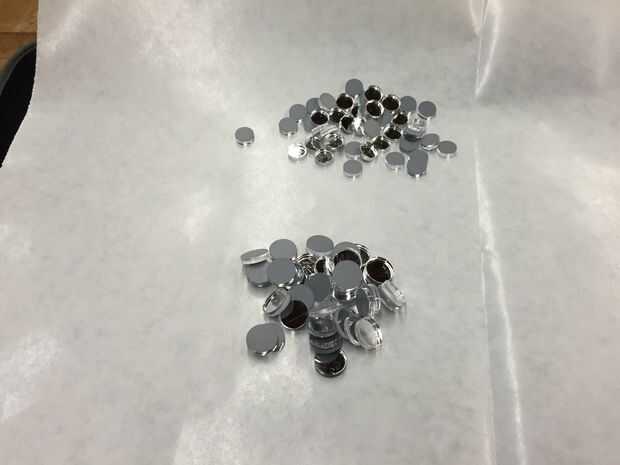

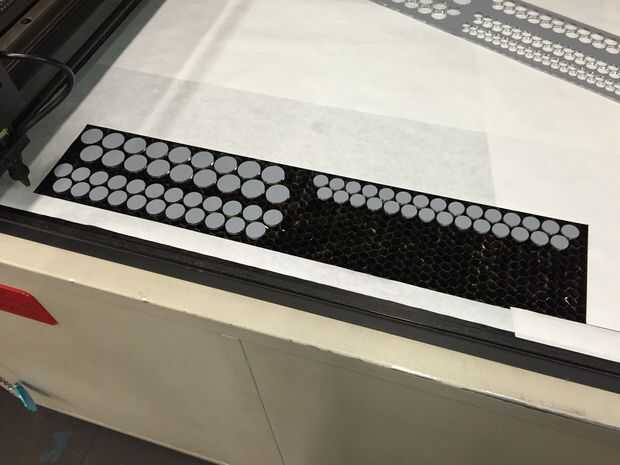

Compramos hojas de espejo acrílico y corte círculos de 3 tamaños diferentes. También compramos hojas de mylar reflectante para cortar círculos de 2 tamaños diferentes, usando golpes de círculo de 1" y diámetros de 0.5".

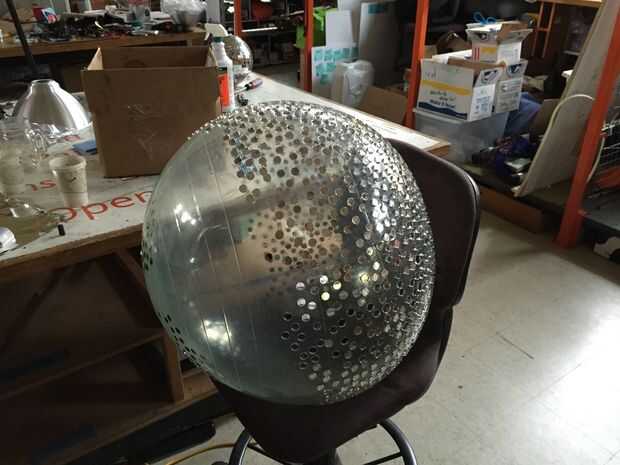

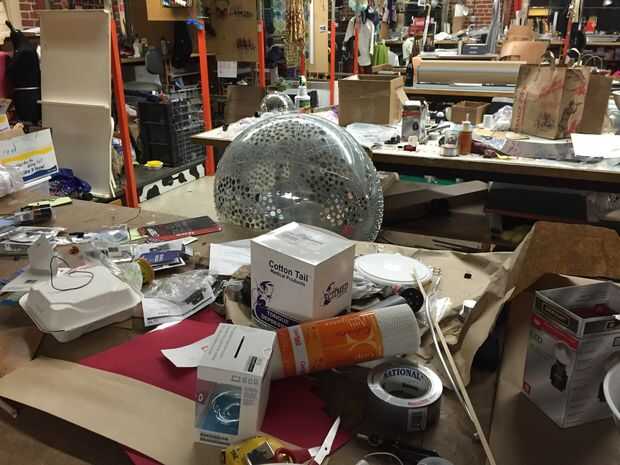

Luego atamos a estos círculos sobre una pelota de gimnasio claro de 26" con epoxy y pegamento.
Había creado 8 agujeros equidistantes en el borde de una de nuestras pantallas de 12" y poner un par de pernos y tuercas en cada uno de los agujeros. A continuación, colocamos la bola en la pantalla y pasando la línea de pesca alrededor de la bola y los pernos en cada agujero de la pantalla, hemos sido capaces de mantener la bola en su lugar.
Base: decidimos utilizar cortinas de lámpara para formar y cubrir nuestras bases para los postes se fija en.
Base de esfera de espejo
Nos aseguramos que la pantalla de 24" encajan perfectamente sobre la base del paraguas, porque queríamos utilizar como una cubierta para toda la electrónica que se incruste bajo la pantalla.

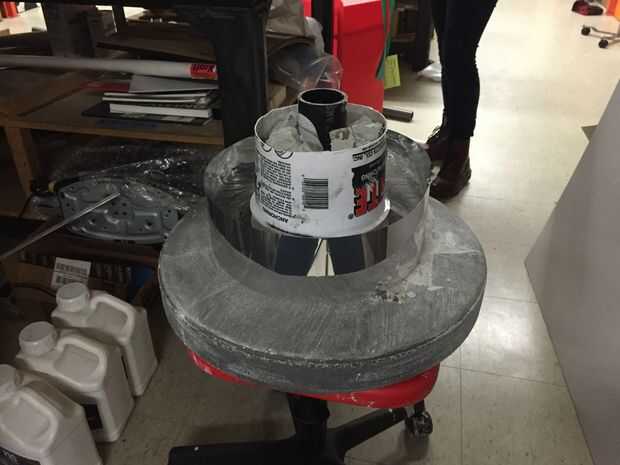

Creamos un cilindro con una hoja de plástico y colocar sobre la base de sombrilla de LOKO IKEA (de que tamaño la lámina de plástico para que le quepa debajo de la pantalla). Luego pegan el plástico en la base del paraguas con cinta para tubos.
Vierte Rockite en el cilindro para mantenerse en forma y crear espacios para incrustar nuestros componentes electrónicos en.
Base de luz de sensor de movimiento
Nos aseguramos de que la pantalla de 12" tenía una abertura superior que cabría nuestros postes.

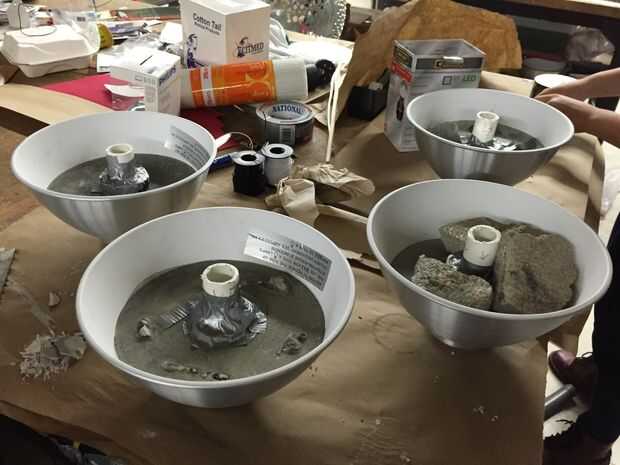

Creamos una cavidad para el poste de ajuste, que pegar cinta adhesiva en los bordes y vierte Rockite en la pantalla (hasta mitad de la altura de la pantalla) con una forma cilíndrica para el tubo ser ensamblados posteriormente. Para la rápida producción y peso de las bases, rompimos nuestros bloques de hormigón en pequeños pedazos para incrustar en las pantallas antes de verter la mezcla Rockite.
Luego coloca el portapilas en la parte superior del Rockite templado (baterías fácilmente sustituirse desde el fondo, así que decidimos fijarlo a la base) y vierte más Rockite alrededor de la caja de la batería.
Polo

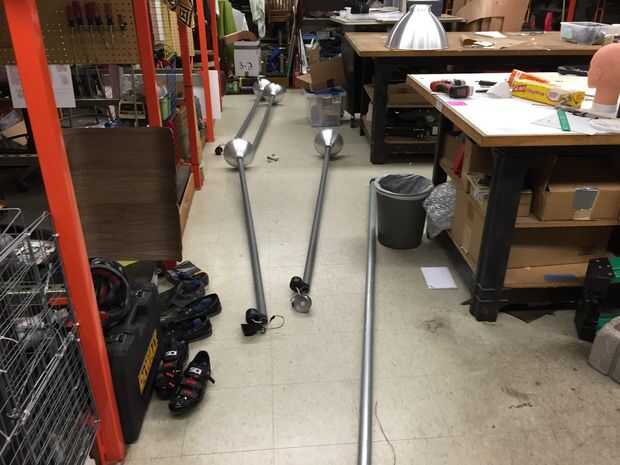

Cortar todos los polos a la longitud adecuada con un cortatubos.
Para la función de rotación de la bola, trabajados a máquina (utilizando un molino y torno) bloque de una parte común entre el motor de la C.C. y una copa superior de tubo de aluminio, ya que esta parte debe ser lo suficientemente fuerte.
Sensores de movimiento
Hemos hackeado una luz de seguridad para obtener un sensor de movimiento. Tomando aparte de una luz de seguridad, tenemos un tablero de circuitos, interruptores, LED y un sensor de movimiento sí mismo.
Soldadura / cableado
Extendido los cables de todos los componentes con un poste y luego soldar.
Asamblea
Hemos reunido!!!
