Paso 2: Reúna sus materiales

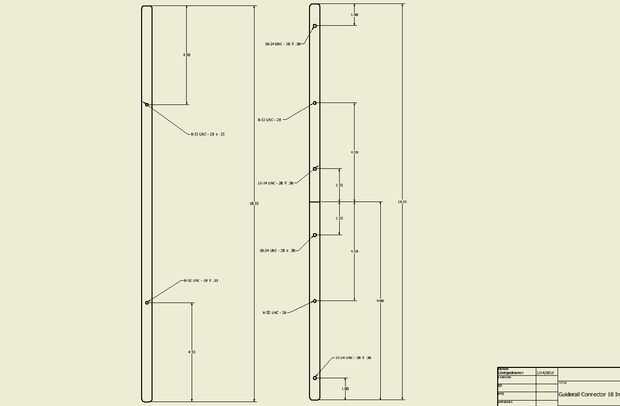

Puesto que la idea de esto es utilizar los tornillos para separar la pieza más fina de más grueso, tienes dos patrones diferentes en el metal. Se adjunta el PDF de las dimensiones para una mejor visualización, pero también ha exportado una imagen para ver en este tutorial.

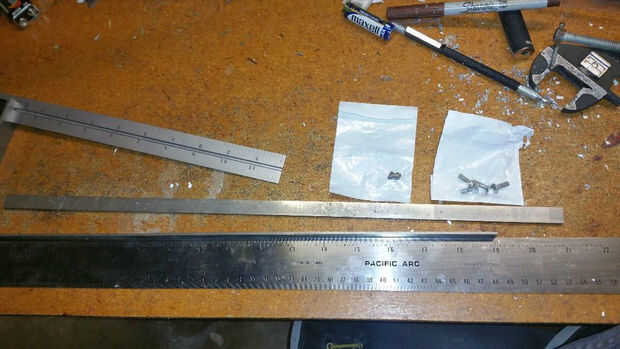

- Medida de 18 pulgadas en cada metal bar stock
- Cortar las barras en 18 pulgadas de la marca
- Pueden tener bordes en el extremo que no son lo suficientemente limpios como para hacer el siguiente paso. Limpiar los bordes para que las piezas de metal pueden poner plana uno contra el otro. Esto le ayudará más adelante en el proceso de mecanizado.
- Limpiar el metal con un desengrasante o alcohol y fije las dos piezas similares junto con la cinta o las abrazaderas.
- Abrazadera que el disolvente establece de una manera que usted puede alinear y correctamente tus perforaciones. He utilizado un tornillo de la diapositiva cruzada que podría alinear la broca al centro y luego pasar el material para cada agujero. Así que sé están alineados.
- Marque el centro de 9 pulgadas para que usted tenga una referencia visual para alinear los rieles y ahora tiene una marca para la medición de sus agujeros de tornillo.
- Recuerde usar aceite de corte con la perforación y el tapping. Hay un montón de tutoriales sobre cómo perforar y aprovechar los metales. No entraré a eso.
- El conjunto más grueso va a obtener los mayoría agujeros roscados y utilizará dos brocas de este conjunto. Taladre los cuatro agujeros para los tornillos de fijación. Estos son los pedacitos de taladro #21 o 5/32". Las localizaciones son identificadas en el PDF, pero son 1 pulgada de los extremos y 1,5 pulgadas de la línea central.
- Retire la broca y vuelva a colocar con la broca #29 para los tornillos que sujetan las piezas juntas para almacenamiento.
- Perfore los dos orificios de 4,5 pulgadas de la línea central en ambos lados.

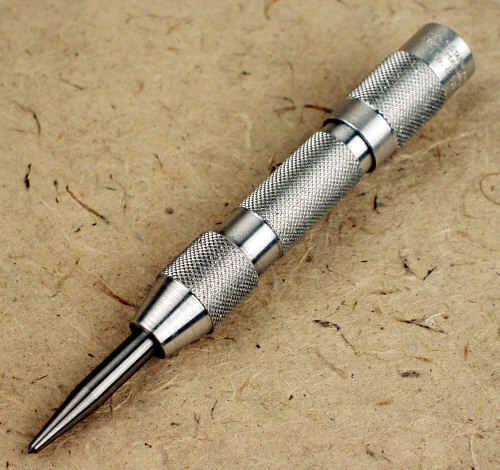

Ahora que los agujeros son perforados en el primer conjunto de barras, alinee el primer bar más grueso las barras más delgadas. Luego use un punzón para marcar la ubicación de los orificios para los tornillos de máquina #8.
- Perfore los orificios para tornillos de máquina #8 usando el pedacito de taladro #29.
- Ahora pasemos al golpear ligeramente e insertar los sujetadores.
