BRICOLAJE suelo eléctrico dedo (3 / 7 paso)

Paso 3: soldar

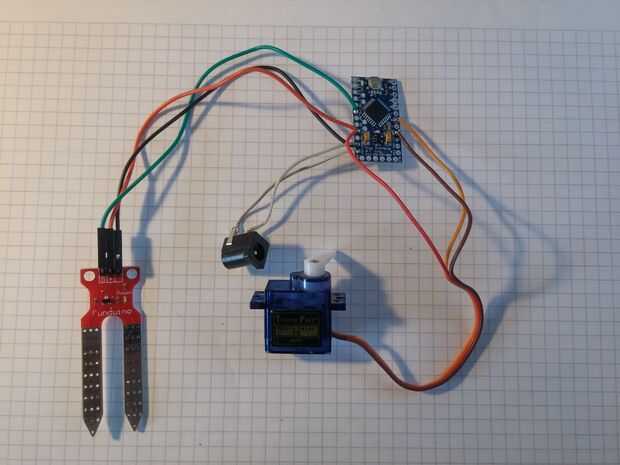

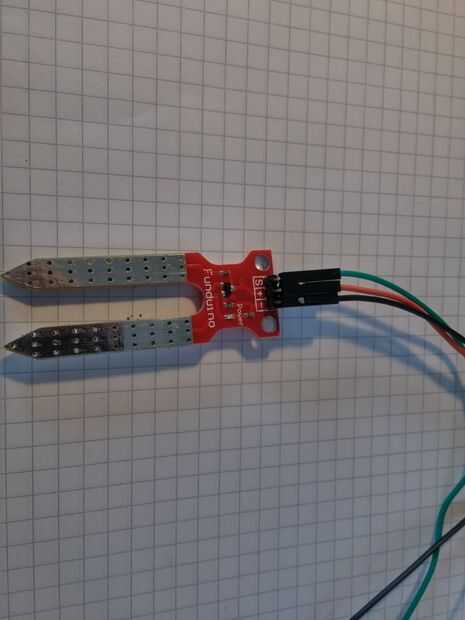

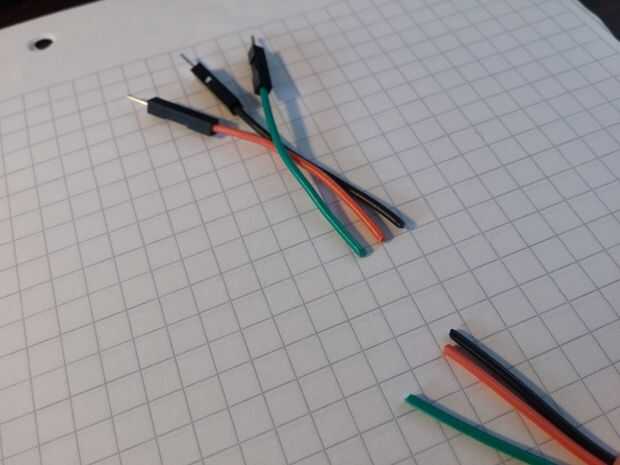

El sensor de humedad tiene tres pernos. Éstos están conectados a 5 V y GND analógico entrada 1 de arduino. Si su sensor tiene solamente a los pines que necesitas para crear un divisor del voltaje. Conectar las dos clavijas en serie con un resistor del ohmio 1 k. Ahora, conecte un extremo de la serie a 5 V y el otro extremo a GND. Conecte un cable desde el centro de la ensambladura de la serie a la entrada analógica 1, y ha creado un sensor que varía en base a lecturas de voltaje!

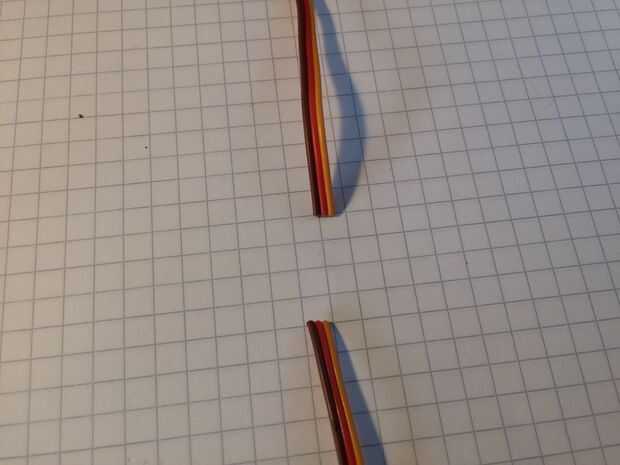

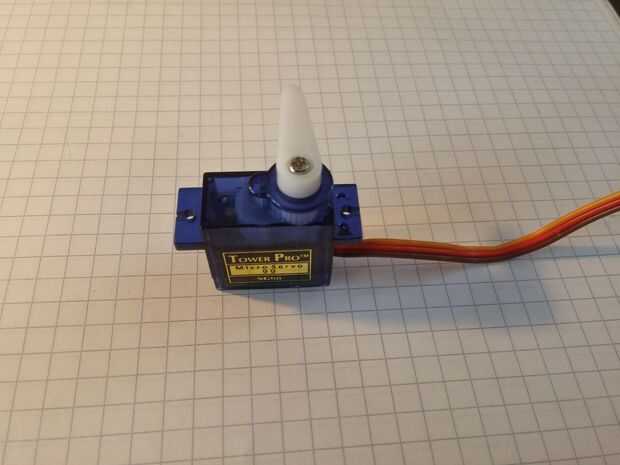

Un servo tiene tres cables y éstos son generalmente amarillo, rojo y marrón. El cable de señal es amarillo y es conectado al pin 3 en el arduino. El cable rojo es positivo voltaje y está conectado a 5 V, y el cable marrón es el conector de tierra y está conectado a GND de arduino.

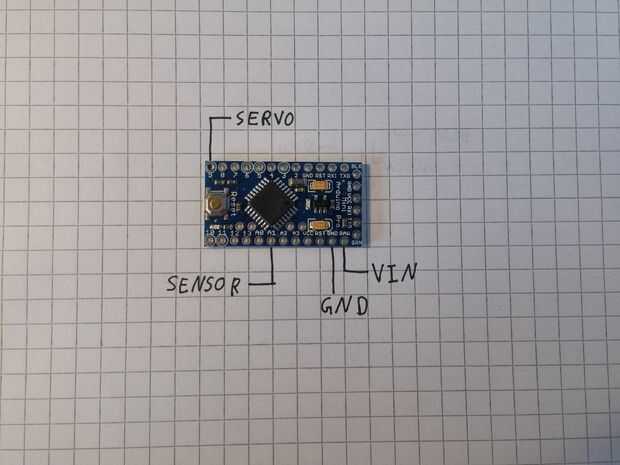

Decidí conectar el servo a la clavija 3. Lo que importa aquí es que el servo esté conectado a un pin PWM que se indica generalmente por un tilda (~) o un círculo alrededor del perno.

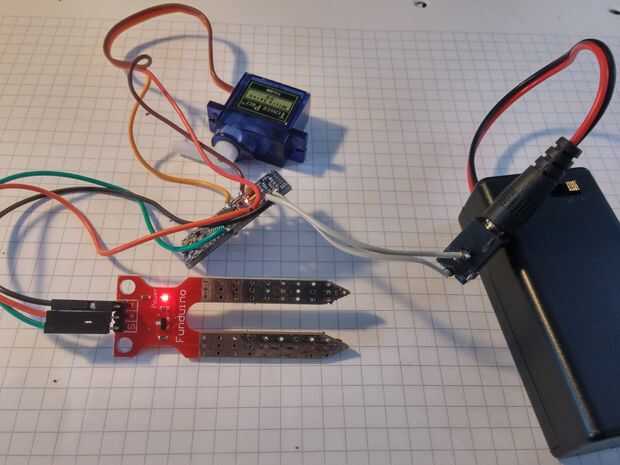

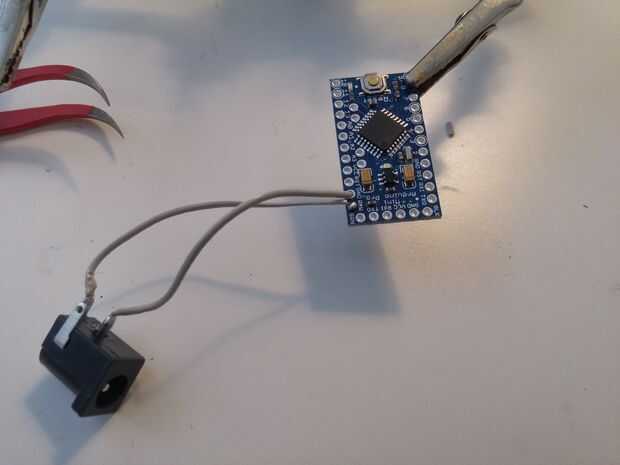

El conector DC hembra se suelda a cualquier pin primas o VIN. Ambos son nombres diferentes para la entrada de voltaje no regulado. Esta entrada puede variar generalmente entre 5 y 12 voltios que le da un montón de opciones diferentes para la alimentación de los dedos del suelo.
