BRICOLAJE soldador del punto (1 / 3 paso)

Paso 1: Marco metálico - transformador - Cable de cobre

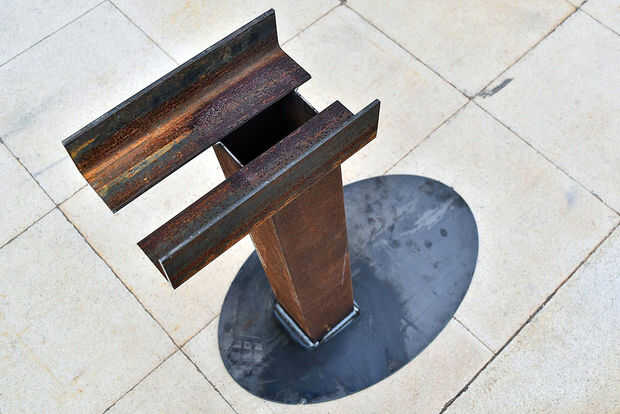

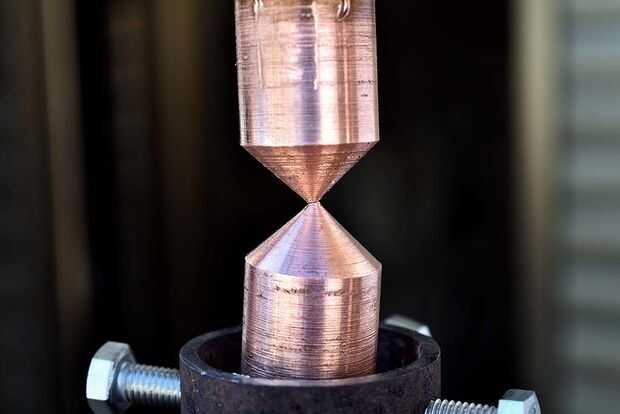

Por lo tanto, hicimos un marco metálico con una base estable para que lo apoyen y también hicimos unos agujeros en ella para poder fijarse en el lugar donde se encuentra. Después, quitamos el una bobina de cobre del transformador y pasamos por una sola bobina de cable de cobre a través del marco, 16mm de espesor para reducir el volt y aumentar el amperaje. Con respecto a los bordes del cable, hicimos dos espigas de cobre 25mm de espesor. Luego, colocamos los cables con el transformador en el armazón metálico y luego colocamos las puntas en dos pinzas. La una pinza que se encuentra en el marco sigue siendo todavía mientras que la pinza que está en la parte superior abre y se cierra por un simple toque en un paso a paso que nos coloca sobre la base de nuestra máquina. Por lo tanto, sólo pisando este paso a paso las pinzas de cierre y vienen juntos, lo que permite la electricidad impregnar las puntas.

Además, un resorte fue colocado en la pinza móvil que hace volver a su posición original cuando suelta el paso a paso. Para regular la presión entre las espigas, colocamos un mecanismo con un resorte en los pasos que sigue el paso a paso aunque las puntas vienen juntos en movimiento.
