Paso 2: Configurar el prototipo

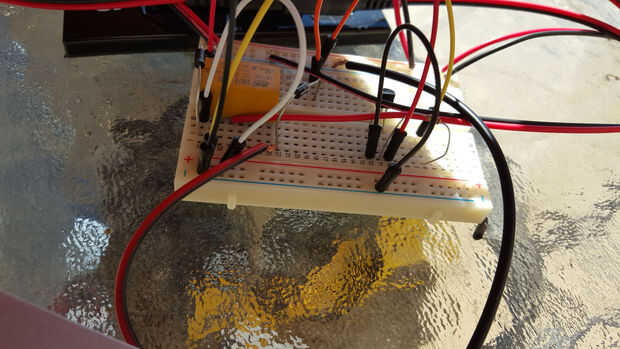

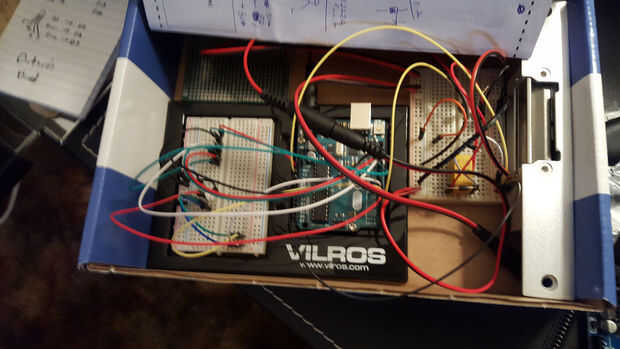

Cuando me empecé a construir este proyecto, parecía mucho menos complicado de hacen estas fotos. Le animo a romper el circuito en trozos. Mira mis diagramas y creado su circuito en un protoboard sin soldadura. Utilizar las imágenes como punto de referencia.
Cuando prototipos, no se preocupe acerca de cómo utilizar los conectores IDC en el diagrama. Los que son para el cableado final. En su lugar usan como una manera de unir los dos diagramas separados.
Los cuadros están marcados adentro y afuera. Toma tu tiempo y el cableado y los componentes conectados a Arduino.

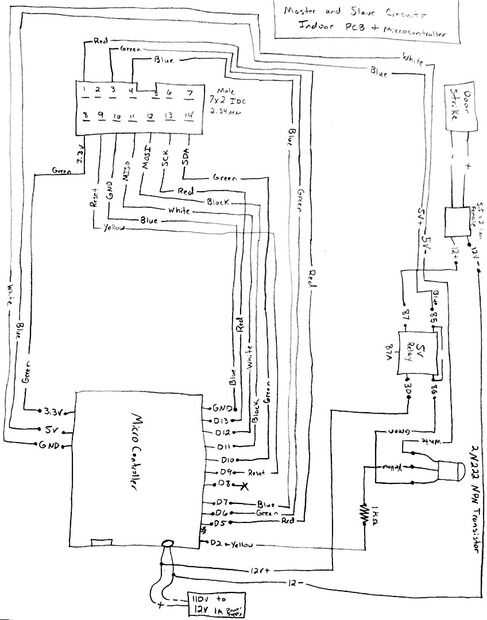

Circuito exterior:

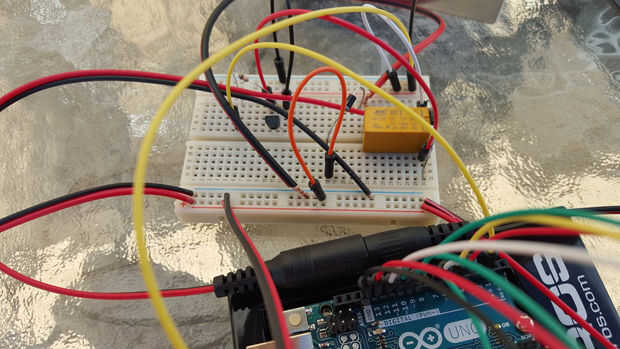

Esto es realmente un circuito simple, aunque parezca un poco complicado si no sabes electrónica. El cable que viene del D2 en el microcontrolador tiene una señal muy débil y no puede controlar directamente la huelga de la puerta. Para aumentar la potencia en este hilo, nos ejecutarlo a través de un transistor por lo que tiene suficiente jugo para cerrar el relé. El relé entonces envía una señal fuerte directamente desde la fuente de alimentación a la huelga de la puerta.
Circuito interior:

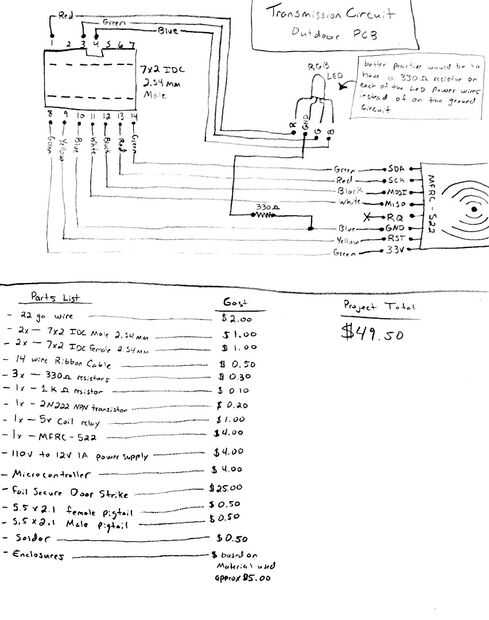

Esto consiste en 2 partes: la RFID sensor y LED para decirnos si estamos aprobados o deniega el acceso. Sólo conectar los cables.
Ahora que lo tienes todo conectado permite pasar a la programación.
