BRICOLAJE Panel LED potente - Video y luz de trabajo (4 / 6 paso)

Paso 4: soldadura

Bueno, es hora de soldar!

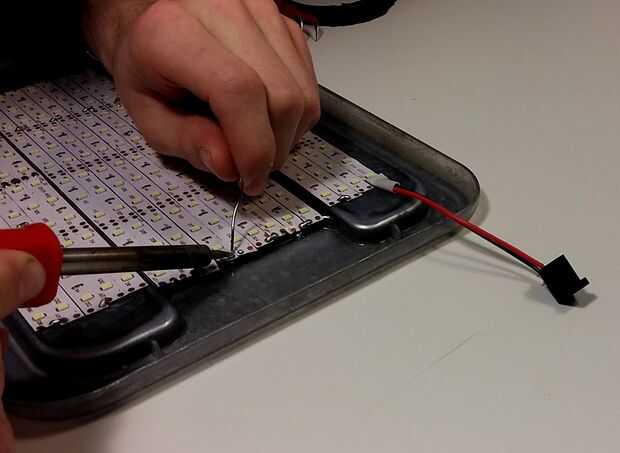

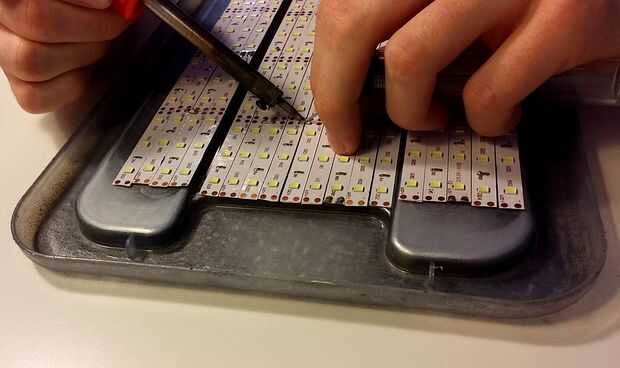

Necesita conectar todas las tiras para que todos ellos comparten un terreno común y una conexión común de voltaje positivo. Al soldar todo el pequeño, cortar tiras de LED y segmentos para conectar el polo positivo de un segmento, al polo positivo de otro segmento. Lo mismo se aplica para los polos negativos en todos los segmentos.

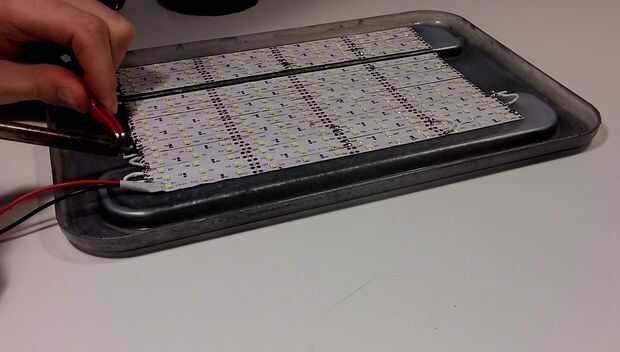

Comencé conectando los cables de tierra. Esto puede hacerse en cualquier lugar en las tiras de led y no sólo en los bordes de las tiras. Conecté todos los cables de tierra que estaban al lado del otro por enormes manchas de soldadura que se establecen. Y luego hice el excat conduce lo mismo para el positivo.

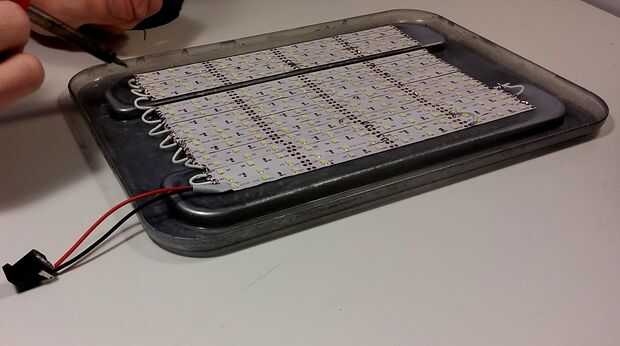

Después de esto conecté cada otros positivo junto y cada otro cable de tierra a unos a otros usando el cable de conexión corto.

Y hemos terminado soldadura! Esto significa que el proyecto se hace básicamente. Sólo necesitamos una buena manera para montar el panel y difundir esa luz agradable todo alrededor.
