BRICOLAJE grande iluminado 7 segmento de la exhibición de LED (1 / 10 paso)

Paso 1: Materiales requeridos

Materiales

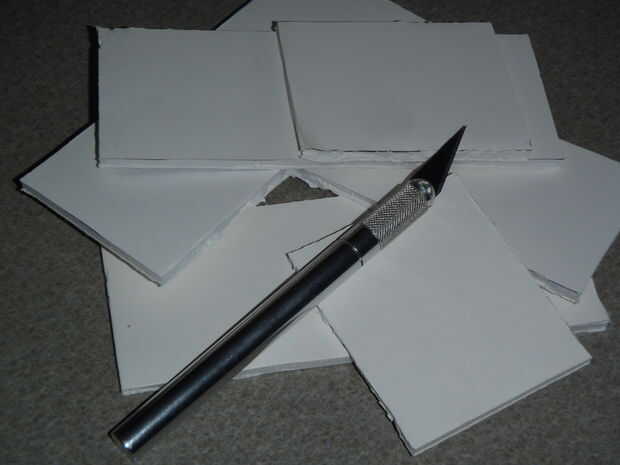

Tablero de la espuma - como con la mayoría de mi LED array proyectos, me gusta usar fabricación tablero de la espuma como base en lugar de una junta soldable perf o PCB. La razón principal de esto es el costo. Una hoja completa del tablero de la espuma se puede encontrar en muchas tiendas de dólar o en cualquier tienda de artesanía.

LEDs - este diseño utiliza 2 LEDs por segmentos, hasta 14 dígitos más 2 para el colon (punto). Se puede utilizar prácticamente cualquier color. Más en la selección se discutirá en el paso 2 - elegir un LED.

Pintura negra - esto no es necesario, especialmente si tienes el tablero de la espuma negra, pero me gusta el look del fondo negro detrás de los LEDs.

Alambre - necesita al menos un par de pies, dependiendo de cuánto tiempo de cables que usted necesita. El calibre de las líneas de energía debe ser sólo lo suficientemente grande como para manejar la mitad de un amp max, calibre 25 o alambre más grande es bueno; Algunas longitudes de un calibre mucho más pequeño estaría bien para conectar LEDs juntos en cadenas.

Pantimedias pura negros - para el filtrado de la salida de la pantalla (vea el paso 10)

Papel de aluminio

Herramientas

Pico agudo - utilizo una selección dental, pero un picahielos también funcionaría; solo necesita ser delgada y aguda.

Pistola de pegamento caliente - pegamento caliente funciona muy bien para disipar la luz LED. También es una gran manera de proteger y aislar los cables de soldaduras.

Ayuda de las manos - no es totalmente necesario, pero sin duda muy útil.

Cuchillo del exacto

Alicates de punta

Cautín y soldadura

Palillo del pegamento del aula
