BRICOLAJE diversión wireless presenter (2 / 10 paso)

Paso 2: Componentes electrónicos

Basics:
Para la electrónica tiene un montón de opciones.
Básicamente necesita dos unidades con un chip (como dos arduino) y dos RF12 (transceptores inalámbricos baratos)

ATmega168 / Atmega328, www.farnell.como www.jeelabs.com, 5-6 euros de.
RF12, www.jeelabs.com , www.pollin.de, 5-6 euros.  (chip transceptor inalámbrico)
un convertidor del USB UART, dealextreme.com:
http://www.dealextreme.com/p/USB-to-UART-5-pin-CP2102-Module-serial-Converter-81872
(éste tiene controladores de MACOS y Windows)

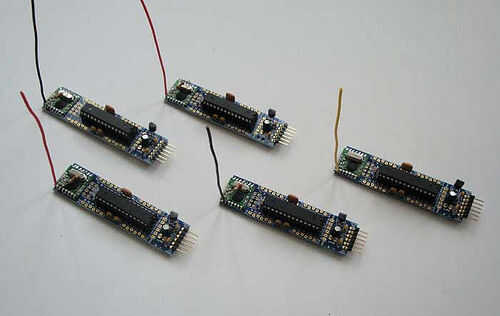

O más fácil: dos jeenodes

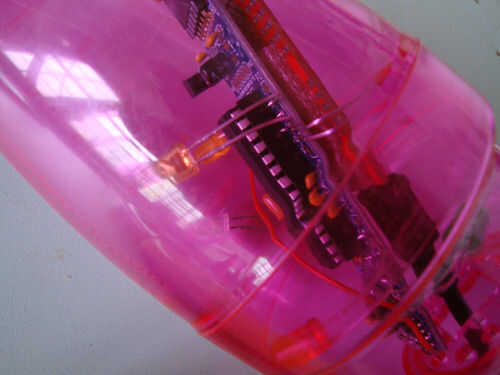

También puede usar dos jeenodes ( www.jeelabs.com ) utiliza sólo uno, porque el piano de juguete no tenía espacio suficiente para la jeenode.

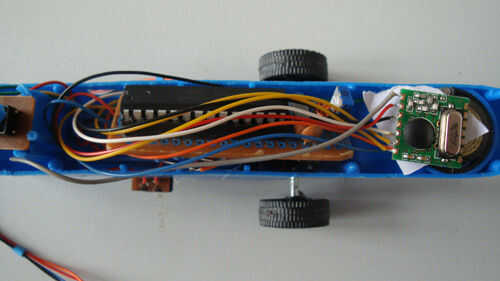

La ventaja de la jeenodes es que vienen con un buen PCB con RF12. Si haces tu propio PCB, tienes que hacer más el cableado para el RF12 (véase el cuadro 5 para un ejemplo).

Un jeenode (la alternativa fácil a DIY Atmega):
http://jeelabs.com/products/jeenode, 18,50 euros, más caro que un atmega328 y un RF12, pero le ahorra cableado y soldaduras el RF12, pero todavía más barato que un Arduino.

Para el jeenode necesita un USB - convertidor UART (también para programar el atmega en este foro)
http://jeelabs.com/products/USB-Bub

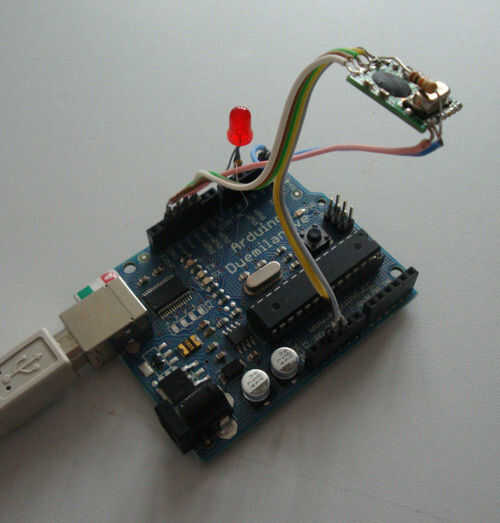

Esta es probablemente la parte costosa inesperada, pero se puede reutilizar. Para el Arduino... esta parte se incluye en esta tabla, y necesita este cable de la impresora para conectar a la laptop. (si usted sabe cómo se puede utilizar el USB UART de dealextreme también para esta conexión, no es difícil, sólo Revise cuidadosamente las conexiones RX TX VCC y GND y la tensión.)

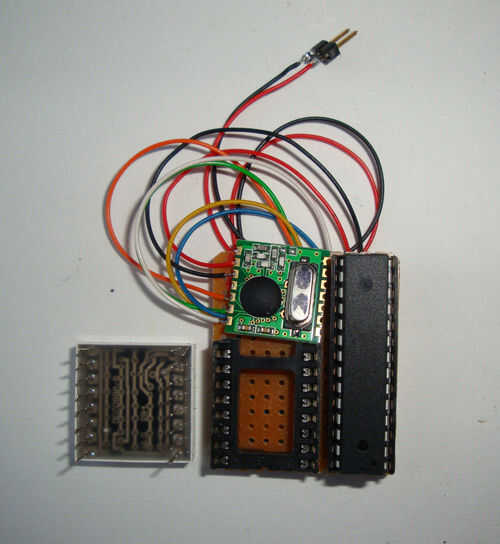

Si eliges el ATmega y RF12, necesita 2 condensadores de 22pF y un oscilador 16MH.
y un poco de PCB, un soporte de chip.

Podría hacer sin el oscilador, sino que usted tiene que utilizar un programador para programar los fusibles después de la programación en Arduino, o convertir el guión en AVR-gcc.

Por lo demás, algunos botones, primero utilicé botones simples, pero luego encontré las cosas naranja iluminadas en www.sparkfun.com
Algunos LED aquí y allá, de las resistencias para los LEDs, dependiendo de la tensión que ha elegido.
