BRICOLAJE del ordenador portátil refrigerador (5 / 5 paso)

Paso 5: Hágase la luz: powerslave

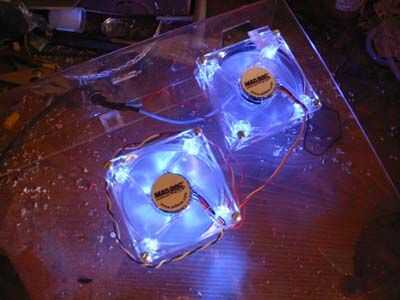

Los aficionados instalado con las tuercas y los pernos, asegúrese de tener los ventiladores en la dirección correcta según el diseño de su portátil. Si tu laptop tiene los ventiladores soplando el escape desde el fondo y luego quiere tus fans para boca abajo para más ayuda en la expulsión del aire caliente lejos de la unidad, aumento de la circulación. Mina tiene consumo de ventiladores en los puertos base y tubo de escape al lado así que decidí hacerles frente hasta enviar más volumen de aire en el portátil. A continuación, agregue el modificador a él lugar y empezamos preping la alimentación.
Utilizando una fuente de alimentación vieja pared hierba es una forma fácil para conseguir este lo ejecuta pero primero usted tiene que asegurarse de que tiene suficiente potencia para ejecutar los ventiladores o si hay que cocinarlas y tal vez comenzar un fuego y quemar su ordenador portátil. Para evitar ambas situaciones necesitamos la ayuda de nuestro amigo el Sr. Georg Ohms. Él vino para arriba con neato ley que define las relaciones entre el poder (P), voltaje (E), (I) corriente y la resistencia (R). . Hay muchas calculadoras de la ley de Ohms en la Web que hará los cálculos por usted, todo lo que necesitas es dos de los cuatro valores y calcula el resto. Ahora, yo no soy un electricista, ni tengo certificados ni entrenamiento, siempre hablar con alguien que es calificado cuando se trata de tal tontería de hedor eléctrico por tom. Tira el conector de salida de la alimentación cuidadosamente con un cuchillo ulitity para que pueda ver cual es el + y -. En el transformador que te diga que condujo es + y -, por lo que una vez que usted tira hacia atrás la caja del enchufe se puede ver que condujo lo que es. Una vez que haya determinado que es pos. y NEG., marcarlas con cinta o algo para que no se les confunde.
He encontrado una fuente de alimentación 24 voltios 2 amperios de una impresora de recibos Epson que era casi nueva! Ahora el problema se pone interesante, cómo conseguimos 24 voltios hasta 12 voltios de un utilizable para que nuestros fans poco no intentan despegar cuando tapa el interruptor. Vamos a ver, ¿qué tal los cables en serie? Sabes, cableado el positivo del primer ventilador al positivo de la alimentación, negitive del primer ventilador para el positivo del segundo ventilador y luego el negitive del segundo ventilador a la tierra de alimentación led (véase el diagrama). Esto va doble los ohmios (60 X 2) para hacer 120 ohmios ya que añadir de serie crea más resistencia (agregar el valor de los ohmios por ventilador para conseguir el total). Así en tu calculadora ohmios agregar los 120 ohmios a la fuente de alimentación de 24 voltios, calcular el éxito y nos da.2 Amps a 4,8 vatios. Los amplificadores.2 es desean de nuestros fans y el hecho de que estamos conectados en serie hace cada toma 12 voltios de la fuente de alimentación de 24V 24 voltios dividido por 2 (2 ventiladores) = 12 voltios. Por lo que cada fan conseguir sus necesarias 12 voltios y los amperios.2 adecuados, y todo está bien. Si la fuente de alimentación solo 12V y hemos conectado los ventiladores en serie entonces cada ventilador sólo funcionaría en 6 voltios o 1/2 la velocidad que pueden correr. Así que menos voltaje y los fans girar más lento que sería aceptar como los amplificadores estaban dentro de la gama de ventiladores e importaba menos enfriamiento potencial. Más tensión se hace girar más rápido y cualquier quema o quemar.

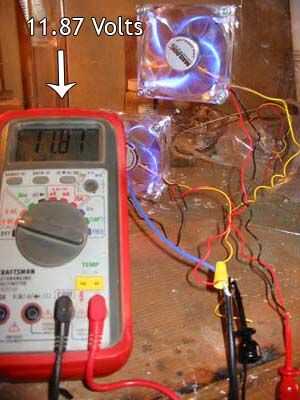

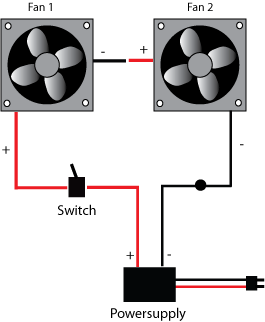

El diagrama de abajo tiene cableado simplificado, realmente nada complicado una vez que la corriente funcionó. Se puede ver que la tensión por el circuito abierto es de 11,87 voltios (nosotros la llamaremos 12V). Pensé en poner un reóstato (control de velocidad) en la línea para ajustar la velocidad del ventilador en caso de que deseé quiter operación, pero los fans son super tranquilos por lo que no veo ningún punto. Después de que todo está probado y funciona correctamente, romper el soldador y el tubería del encogimiento.
El led amarillo saliendo de los admiradores es para monitorear la velocidad del ventilador cuando conectado a la placa base. No se utiliza en este proyecto. Sólo había torcido alrededor leds negitive (negro) o positivo (rojo) y metidos en la contracción de la tubería para mantener fuera del camino. El cable de alimentación se introduzca en el agujero que perforó y se lleva a cabo en por la Bushing.Slide de alivio de tensión el tubo del encogimiento en un extremo del alambre, tuerza los dos LED, soldadura, deslice a la contracción de la tubería en la Junta soldada y calor con un encendedor o una pistola de calor. Para los conectores del interruptor utiliza utiliza hembra crimp en quck conectar zapatas que apenas resbale sobre las zapatas macho en el interruptor. Ataduras de cables pequeños pueden utilizarse para limpiar todos los cables sueltos y seguro de ser atrapado en los fans.
Este proyecto puede encontrarse en más detalle y un montón de fotos en mi sitio Web. http://www.robertreznik.com/DIY/Laptop%20CoolerV01.htm
Gracias y buena suerte!
