BRICOLAJE de 21" Cintiq(Intuos) (12 / 17 paso)

Paso 12: Corte y pegado de la caja

Ahora se hace la mayoría de los trabajos eléctricos dentro de la Wacom.

Como una palabra previa a esta sección la carcasa no salió como quería y esta fue mi primera vez intentando fabricar un caso. Porque la calidad era no lo que yo quería que decidí participar en este concurso para tratar de hacer un caso mejor, más exacto y capaz de replicar con un cortador láser.

Se trataba de cómo acercarme a hacer una caja con suministros fácilmente disponibles.

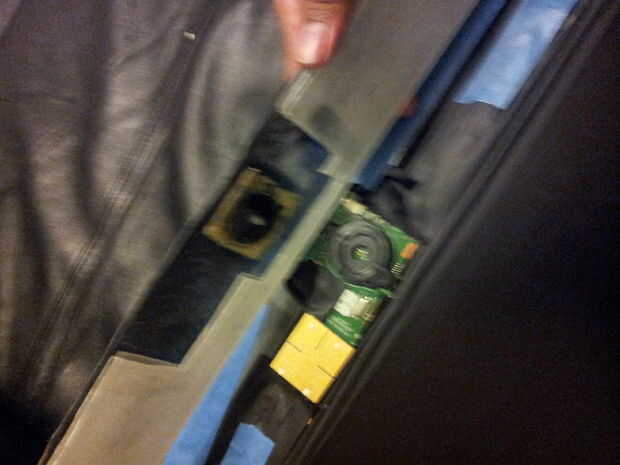

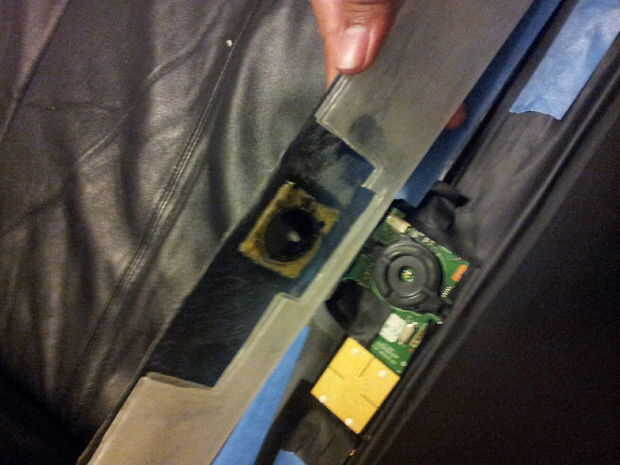

Primero corté el bisel del monitor para tener los botones de pantalla táctil.

Limpia el botón de pantalla táctil para un rectángulo limpio

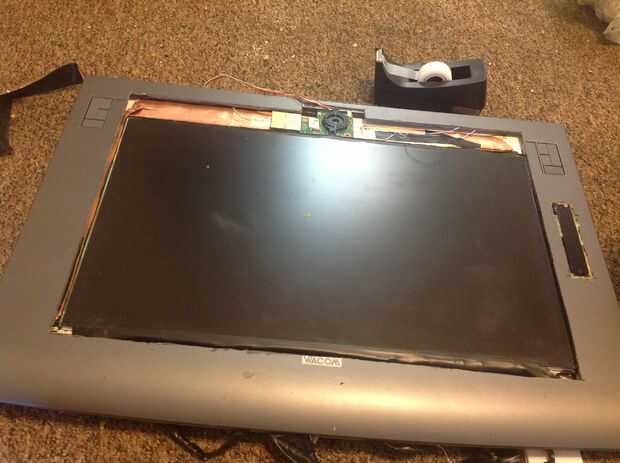

Entonces yo cortar el Wacom a la forma de este rectángulo y había pegado con pegamento del gorila.

Me di cuenta de que la Asamblea de la LCD no era al ras con la superficie de la tableta Wacom. Esto haría que cristal plexi doble del cambio de altura, lo que es mirar deformado. También quería usar pegamento y cinta adhesiva para unir y no tornillos en la parte superior (por razones estéticas).

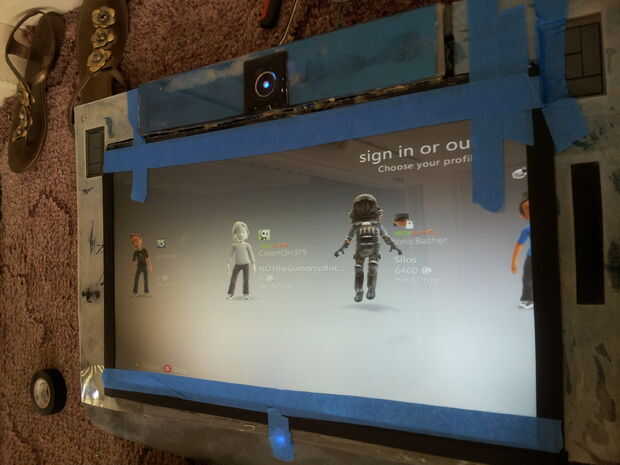

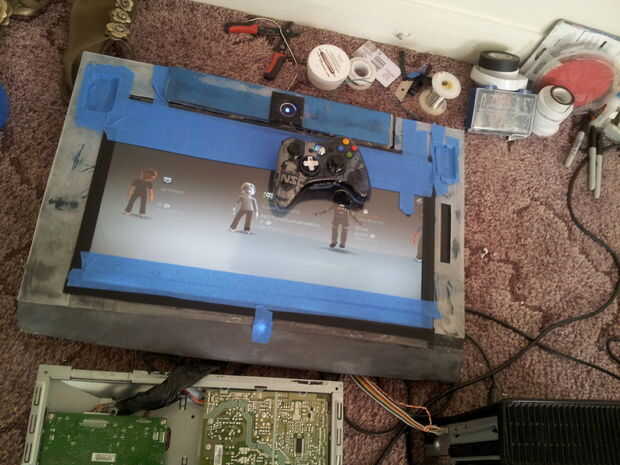

Así que corté el vidrio del plexi en diferentes secciones para crear un marco alrededor de la pantalla LCD.

Necesitaba el vidrio del plexi enmarcado que más usé más cristal de plexi a las mismas formas.

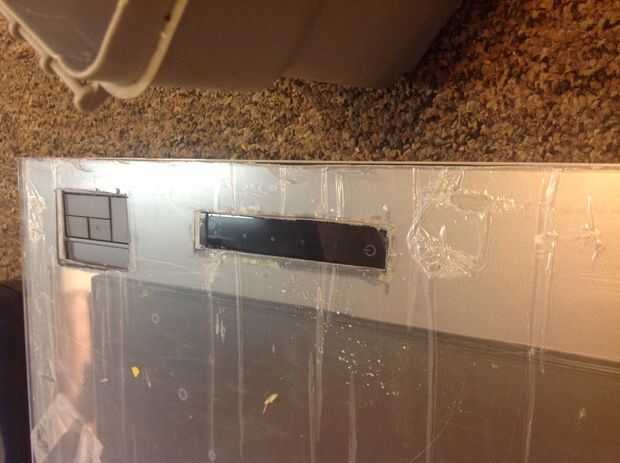

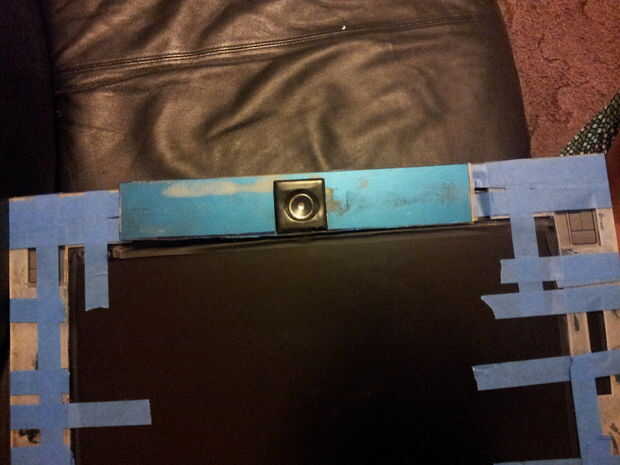

También corté un agujero rectangular para a la franja táctil de monitores.

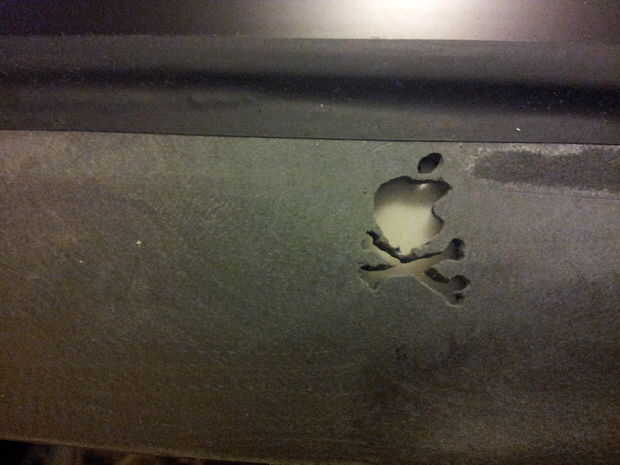

También corté un agujero para el LED bajo luz en la forma de un símbolo de hackintosh. :) se ser refinado más adelante.

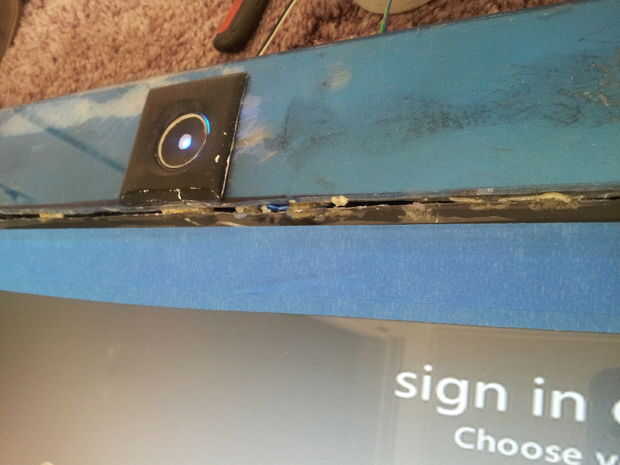

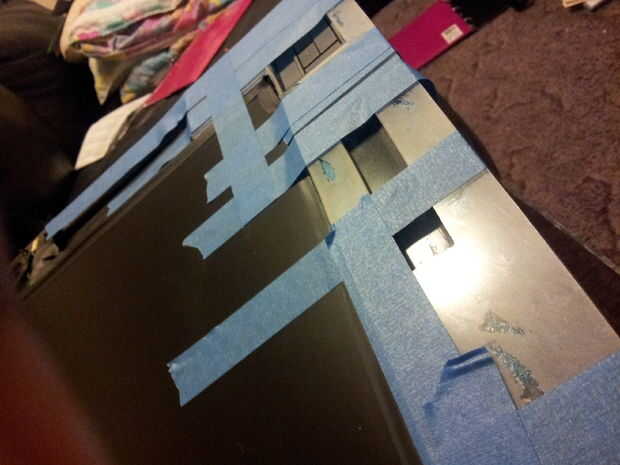

Apilan los y les pegan (lijar ambas superficies para promover adherencia) con JB soldar (utilizando cinta azul como una abrazadera).

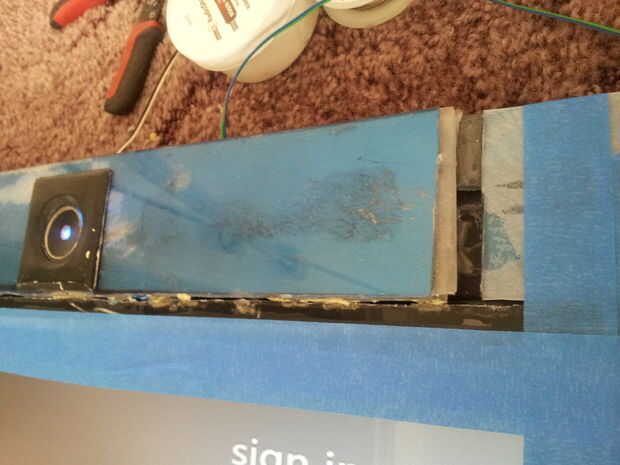

Una vez el se pegan usé una lima de acero para presentar los bordes y hacer todo al ras y bonita.

Entonces lija la parte superior de la tableta Wacom y la parte inferior de la pila de Plexi para promover adherencia.

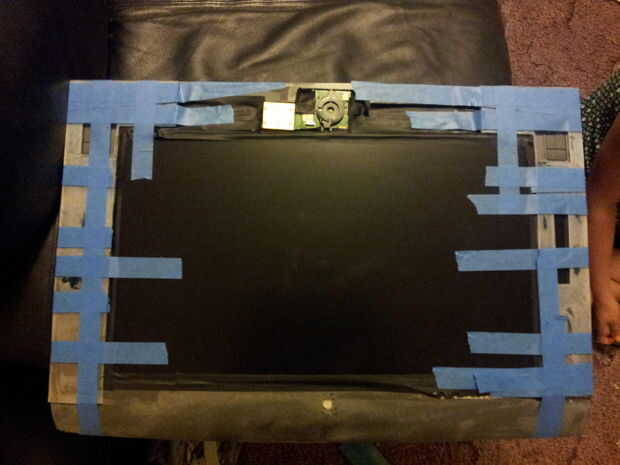

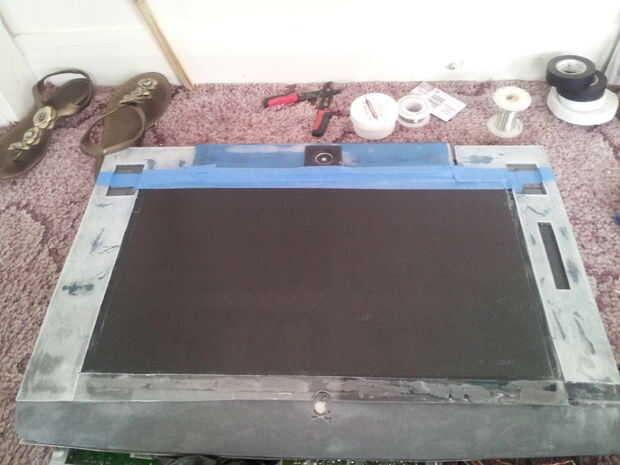

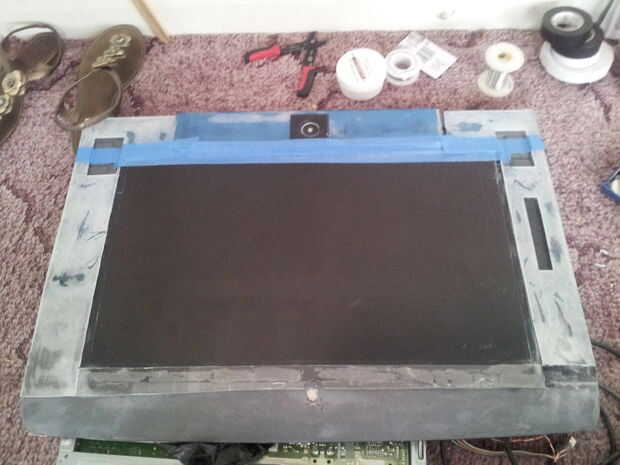

Entonces usé JB weld para pegar las pilas a la superficie de la tableta de Wacom, como se muestra.

La mejor parte de este método es que el vidrio del plexi cuando dibujo sobre la Cintiq DIY es reemplazable como no se pega abajo solamente y con cinta en los bordes. (incluso real Cintiqs se conseguir rasguñado de usar el lápiz demasiado en el tiempo)

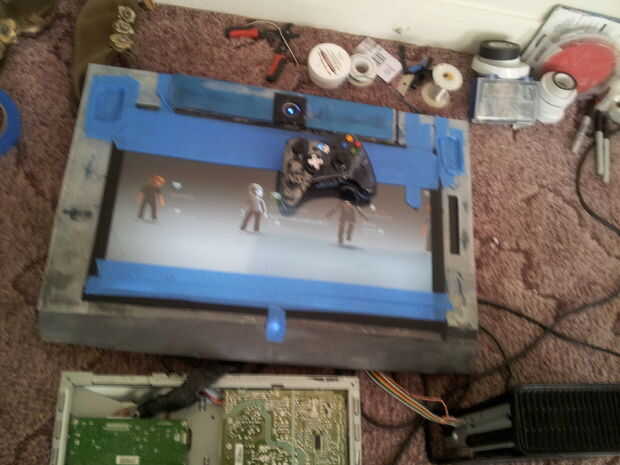

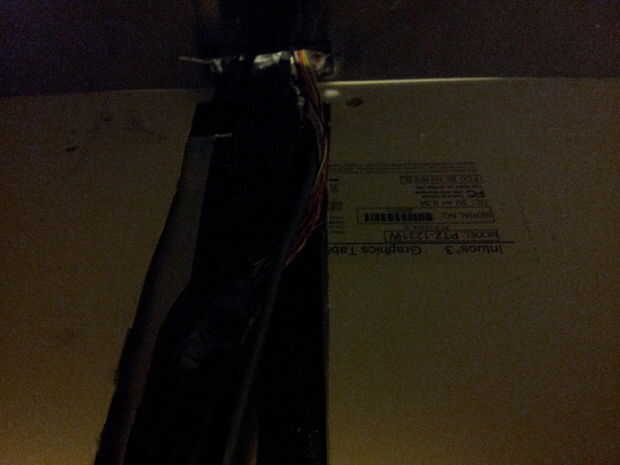

Ahora usted tendrá que cortar un agujero en la parte posterior de la caja como se muestra para permitir que todo el cableado para caer a la parte inferior de la

donde el regulador y el inversor será de nuevo. Esto se hace mejor con el caso trasero totalmente apagado.

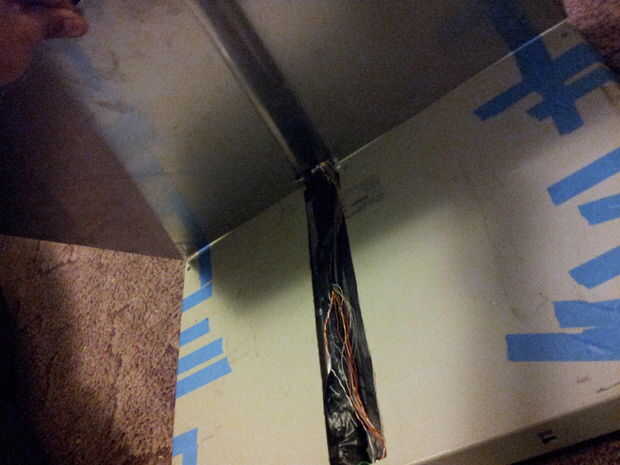

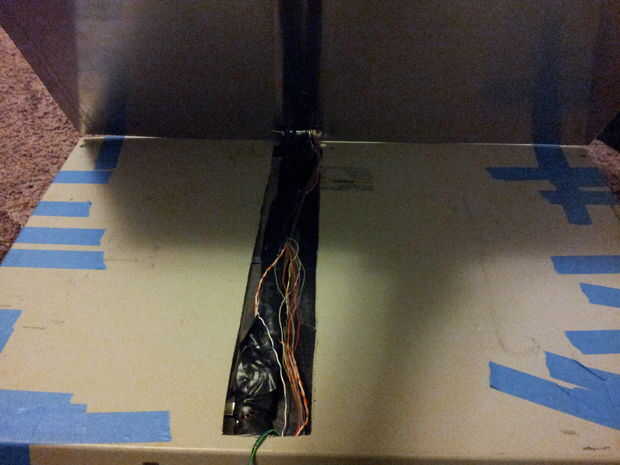

Una vez que el orificio está cortado, ejecutar el cableado (touch strip, tira de LED, underlight LVDS, USB y LED), ajustar las conexiones ni cables y cerrar el caso.

Tornillo de la tableta hacia arriba.

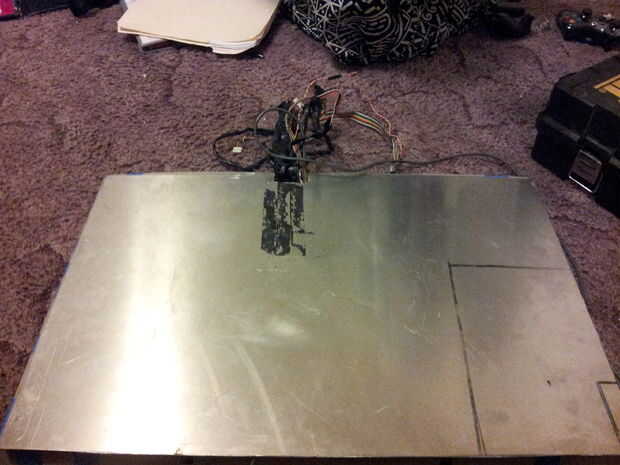

Ahora un Panel de aluminio es necesario proteger la Wacom desde el controlador del LCD y el inversor que emiten mucho ruido eléctrico.

El panel de aluminio deberá ser cortado a la medida a nivelarse con las pastillas nuevamente. Esto puede ser hecho con una sierra dentado fineza y refinado con archivos de metal.

* Si usted no puede conseguir aluminio grande que puede conseguir un tamaño más pequeño en The home depot que cubrirá el área de al menos el inversor del LCD y regulador para ello puede ser blindado *

Será necesario un orificio que hizo el aluminio de los cables en. Esto puede hacerse con la Dremel por perforación de un montón de agujeros en forma de un agujero más grande. Entonces la perforación hacia fuera o perforar el aluminio restante hacia fuera.

Una vez que los cables pasan por el agujero y todo quede puede usar JB weld para pegar el aluminio a la parte posterior de la tableta Wacom.
