BRICOLAJE cambiar de píldora botella punta (3 / 4 paso)

Paso 3: Montaje del interruptor

Step 1.

Perfore un agujero en la tapa de la botella de píldora dimensionada adecuadamente para el tornillo.

Paso 2.

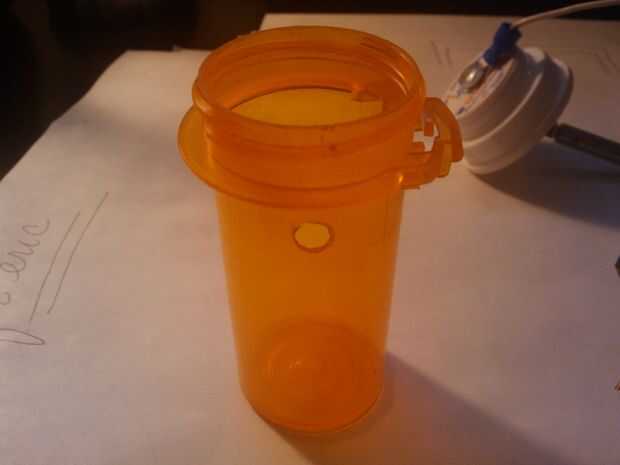

Perfore otro agujero en el lado de la botella de píldora para un alambre se deslice a través.

Paso 3.

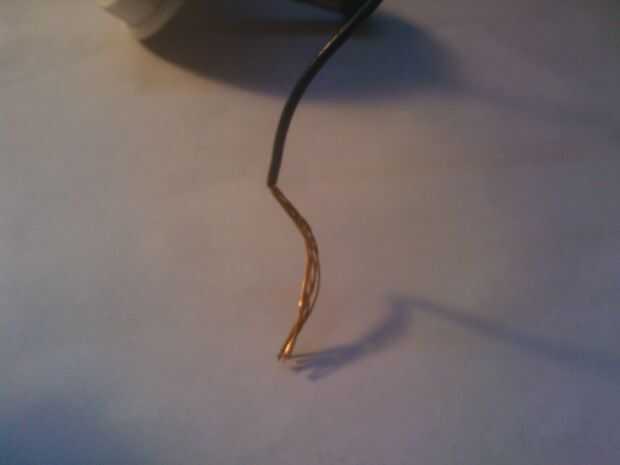

Prepare los cables por pelar ambos extremos. Un extremo del cable que se inserte en el lado de la botella de píldora debe ser ordeñado alrededor 1". Conecte un conector de doble lazo anillo tope a uno de los extremos del segundo cable.

Paso 4.

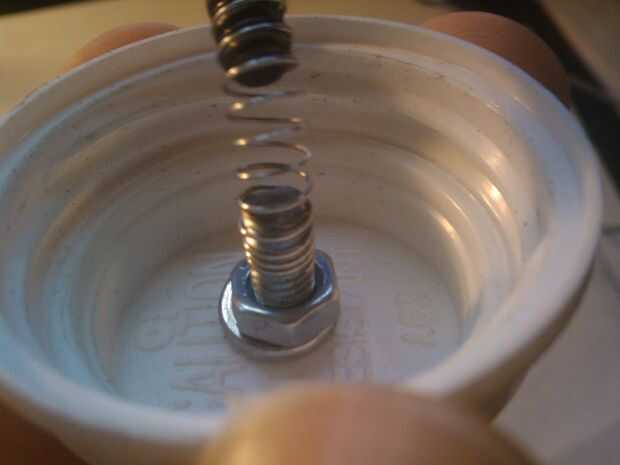

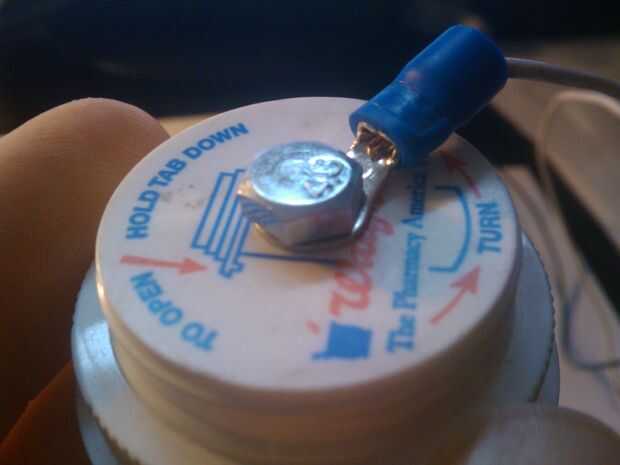

Deslice el perno de la tapa a través del conector del extremo del bucle y diapositiva a través del orificio en la tapa. Asegure con split arandela y la tuerca.

Paso 5.

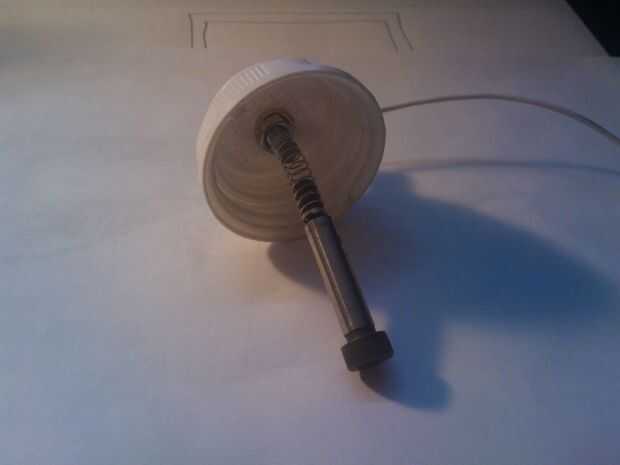

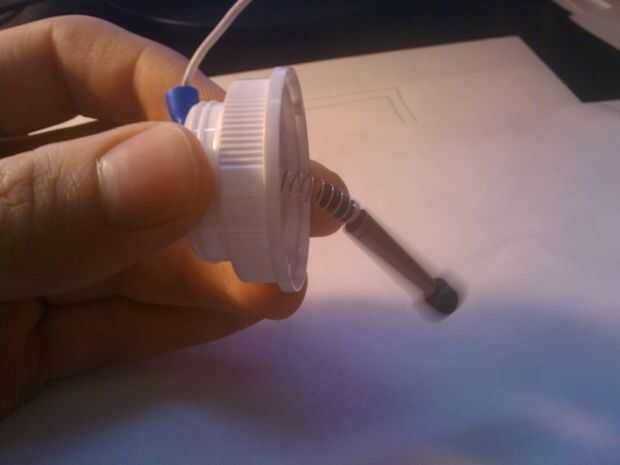

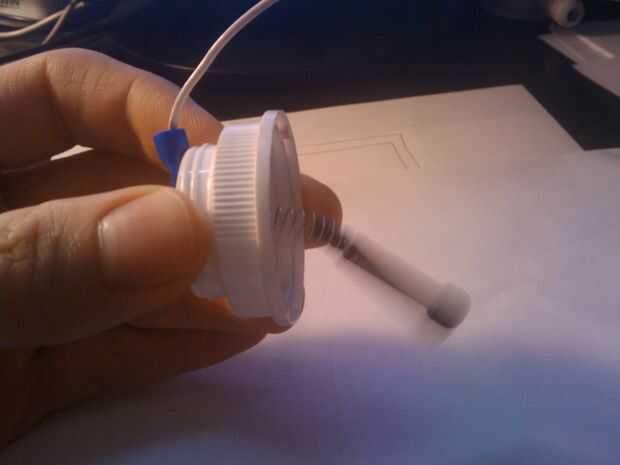

Hilo el resorte en el tornillo de rosca el tornillo u otros debidamente ponderado tornillo en el otro extremo del resorte. Desea que el perno sea suficientemente fuerte superar el peso de la primavera pero no demasiado pesado. Si sólo utiliza un tornillo 10-24, podría enhebrar algunas tuercas extras hasta la cabeza para añadir peso. Observe en las fotos de abajo, puede ser bastante animoso de la primavera.

Paso 6.

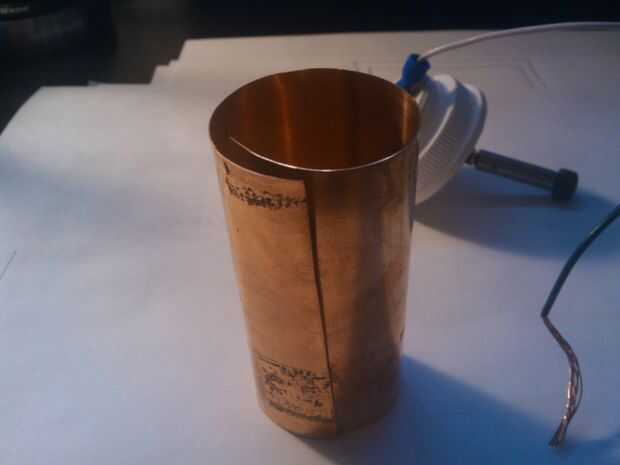

Corte un pedazo de cobre acuñe stock (u otro material conductor) lo suficiente para envolver alrededor de la botella de píldora. He dejado un poco de superposición como se puede ver en la foto de abajo. Mina fue a la misma altura que la botella de píldora, pero esto no es necesario puesto que sólo necesita ser lo suficientemente alto para tocar la cabeza del perno cuando vuelca.

Paso 7.

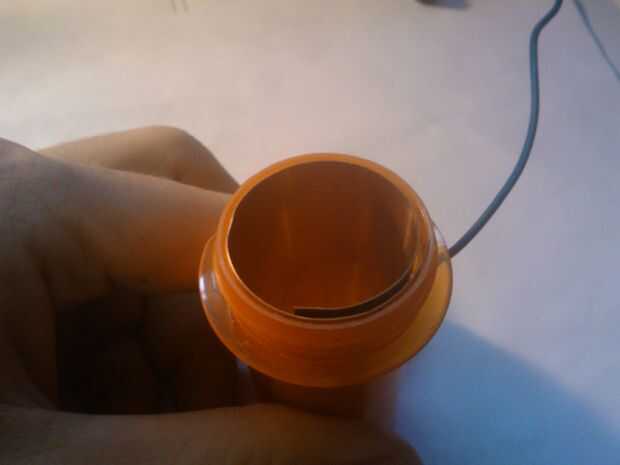

La acción del cobre calza del rodillo alrededor de la botella de píldora para formar en forma de tubo. Prueba de caber dentro de su botella y ajuste según sea necesario. Que desea caber cómodamente y ampliar a la pared exterior de la botella de píldora.

Paso 8.

Inserte el extremo del cable largo pelados 1" el agujero en el lado de la botella de píldora. Luego deslice el extremo de cable pelado entre las capas de la población de calce en la superposición como deslizar la acción de calza dentro de la botella de píldora. Podría soldar el cable a la acción de cuña pero funciona perfectamente bien solo de la tensión del resorte en el calce apretando el cable pelado.

Paso 9.

Enroscar la tapa de la botella de píldora y el interruptor de prueba. Enganche los extremos pelados del cable hasta su multímetro en la posición de continuidad, puede fácilmente probar y observar las propiedades de su conmutador. Desde aquí, usted puede hacer ajustes según sea necesario para lograr el resultado deseado.
