BRICOLAJE a distancia controlado por arduino shield motor! (2 / 4 paso)

Paso 2: Decodificación de un control remoto.

la única parte que necesitará para este paso es un receptor de infrarrojos.

usted podría comprar o rescatar de y dispositivo de control remoto (tv, dvd... etc).

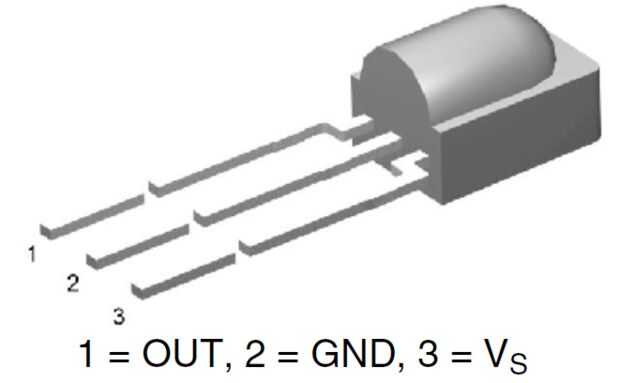

Pin 1 del receptor IR va al pin 11 de arduino, pin2 a tierra, pin 3 a + 5v.

eso es todo para el hardware, ahora sube el archivo adjunto "Decodificador de IR" a arduino y abrir serie y asegúrese de que la tasa de baudios es 9600.

ahora un control remoto y empezar hacer clic que debe comienza a recibir los valores en la pantalla.

necesita 2 botones para la dirección de remite (aumento y disminución de la velocidad), 2 botones para el hacia atrás en dirección (aumento y disminución de la velocidad) y 1 botón para detienen.

elegir cualquier botones necesita.

Nota: algunos de ustedes habrán notado que si pulsa el mismo botón para una duración larga obtendrá un valor diferente que no funciona en el código, así que tienes que poco a poco no continuamente, haga clic en el botón.

encontré un montón de controles remotos de tv que te dan los mismos valores mientras presiona durante mucho duration(example: sony), solo tienes que mantener pruebas de controles remotos.

el código funciona bien incluso si no encuentras uno pero su mejor y más rápido de esta manera.

.

. NOTA IMPORTANTE:

Si obtiene un error durante la carga el archivo sólo tienes que ir al directorio de tu arduino y eliminar \libraries\RobotIRremote\"IRremoteTools.cpp" y \libraries\RobotIRremote\"IRremoteTools.h"

.

Ahora toma nota de estos valores de botón y pasemos al siguiente paso.
