BRICOLAJE 1000 turbina eólica (2 / 5 paso)

Paso 2: Crear el disquete de la bobina

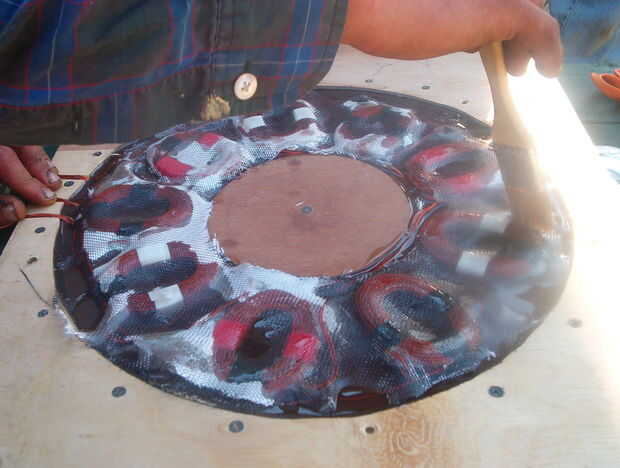

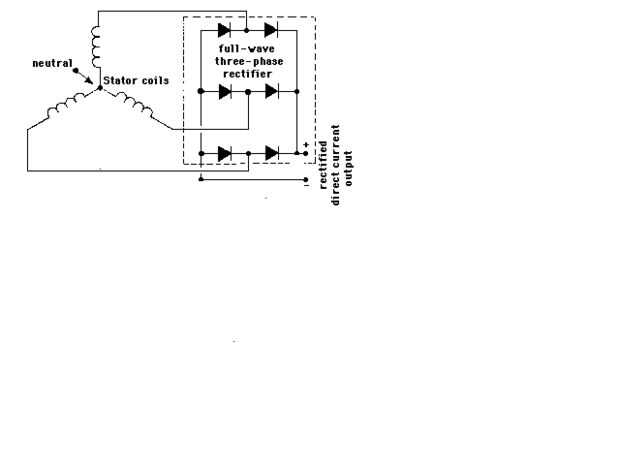

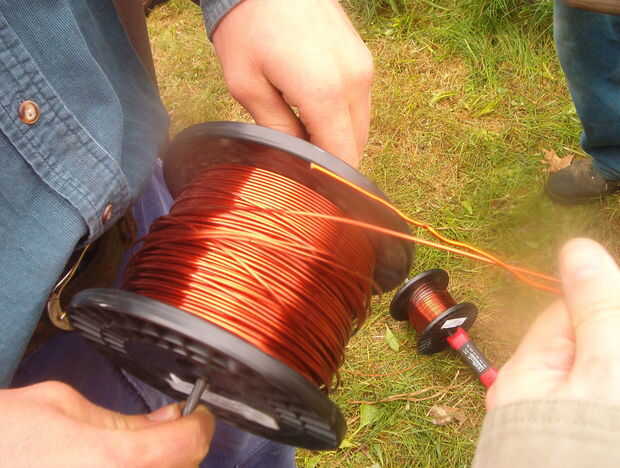

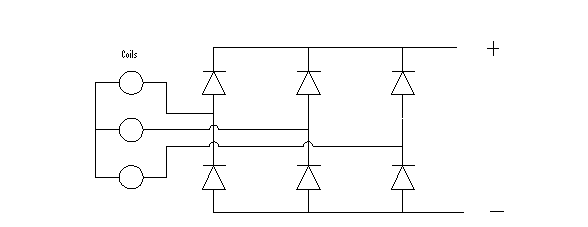

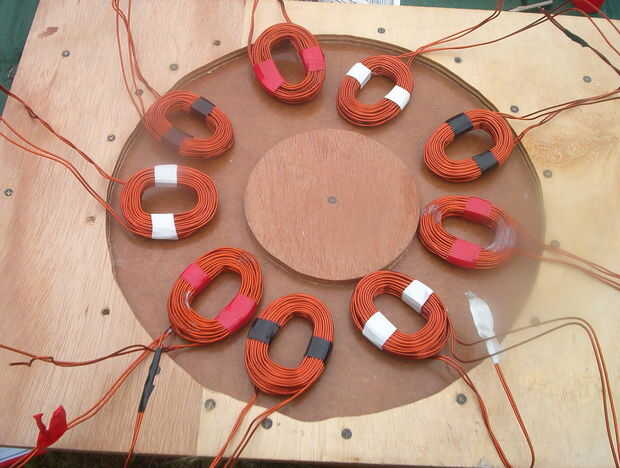

Herida las nueve bobinas individuales, soldadas en una configuración de 3 fases wye y recubiertos de resina. Se utilizaron 35 vueltas de 2 líneas paralelas de alambre esmaltado de calibre 14 (imán) para 12 voltios. Uso 70 vueltas de hebra para 24 voltios. # 3 el diagrama de fase se muestra a continuación muestra 3 bobinas del estator. cada uno de estas bobinas es realmente 3 bobinas en serie. bobinas de 1, 4 y 7 son serie a 2,5 y 8 son series juntos y 3,6 y 9 son series juntos.

más detalles, consulte la siguiente página 15 para el diagrama de estrella, 1-y de serie.

http://groups.Yahoo.com/neo/Groups/axialflux/files

AXIAL_FLUX_HowItWorks.pdf
