Botones de Arduino Made Simple (1 / 2 paso)

Paso 1: La conexión a

Algunas cosas que debe saber:

• La protoboard:

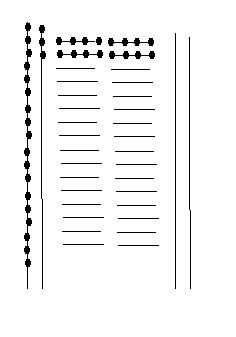

El protoboard es donde la magia sucede en el mundo de la electrónica. Muchos si no todos los inventos eléctricos ingeniosos por primera vez existencia en este humildes pero confuso en el primer pedacito de plástico. Encima es mi mejor intento dibujar una ilustración de cómo están conectados los agujeros de la protoboard. Los agujeros se conectan en rieles como se indica por las líneas. El exteriores 4 carriles (dos de izquierda y derecha dos) están conectados hacia abajo y abarcan la longitud de la tabla. Los 2 conjuntos interiores de agujeros se conectan horizontalmente, pero separados por la brecha en medio de la Junta.

• El botón:

Cuando se mira en la parte inferior del botón (ver imagen de arriba), verá 4 patas pequeñas y una línea. La línea indica una división, por lo tanto de la imagen de arriba, podemos ver que están conectadas las dos piernas a la izquierda y las dos piernas a la derecha están conectadas. Cuando se presiona el botón de los cuatro las piernas a ser conectadas.

• Resistencia limitadora de corriente

La resistencia de ohmio 10 k se utiliza para prevenir un corto circuito y daño a la Arduino. El Arduino sólo es capaz de hundir o abastecimiento 40mA por pin. Uso de ohm ley I = V/R podemos ver que 10k resistencia de ohm se asegurará que el Arduino es seguro.

Construyendo el circuito:

Ahora que tenemos todo el material técnico aburrido de que podemos construir el circuito. Esto es lo que debe hacer:

1. Use un puente para conectar la salida de 5V de Arduino a uno de los carriles exteriores (se llaman carril 5V).
2. Use un puente para conectar la salida GND de Arduino a uno de los otros carriles exteriores (se llaman GND)
3. Coloque el botón sobre el espacio central de la protoboard para que la línea por debajo cruza la brecha de la protoboard.
4. Utilice el puente para conectar 5V a un juego de piernas del botón.
5. Resistencia de uso 10k conectarse carril de tierra del otro conjunto de patas del botón
6. Utilice el puente para conectar el pin 7 de Arduino al mismo conjunto de piernas en el botón que tiene las conexiones de resistencia 10 k

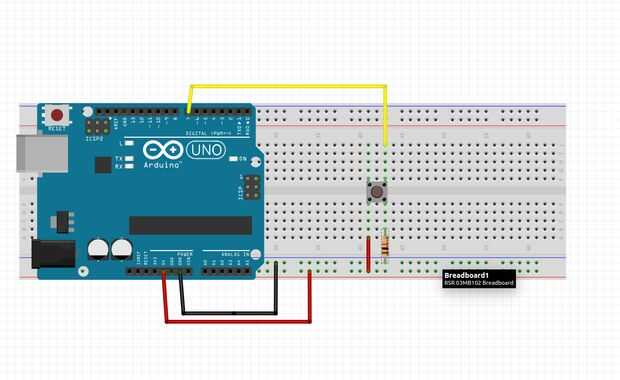

basta con echar un vistazo a la imagen de arriba para ayudar a alambre correctamente.

Buen trabajo... Ahora para hacer que todos cobran vida...
