Paso 1: Vamos a hacer una
Llego a tener un montón de cables y componentes de Grove, entonces ya tenía un botón del Grove y una arboleda a 4 pines cable breakoutde breadboard. Primera muestra la imagen que pin hace qué.
Específicamente: botón pantalones cortos entre el (Vcc) cable rojo y el amarillo (señal), uno (los otros 2 cables no son interesantes en este caso), para que podamos conectar el cable de arranque al botón y simplemente pegar los pines amarillos y rojos para los agujeros de p6.
¿Cómo podemos mantener los pernos en su lugar sin soldaduras?

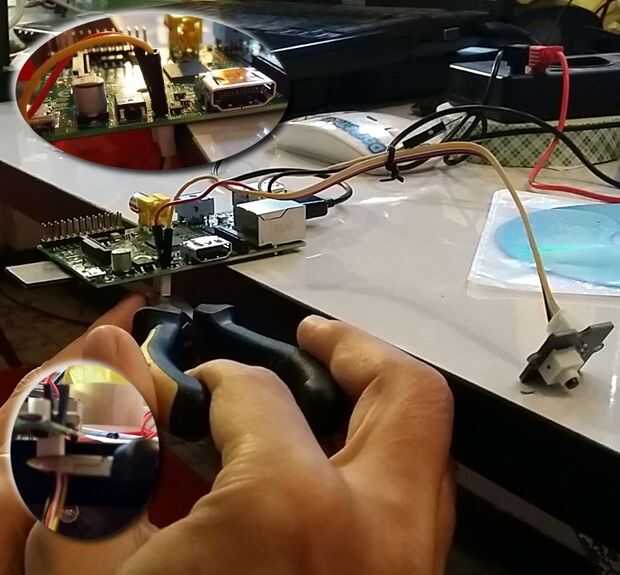

Podemos reutilizar el cable llegó con el pulsador (ver segunda imagen): después de pasar los pernos a través del orificio, los pegamos en los agujeros de la conector de cable. No importa qué pin va allí ya que sólo utilizamos el conector como un corcho"físico". Simplemente corte el resto del cable y el conector.
Pero ahora la Junta es desequilibrado e inestable

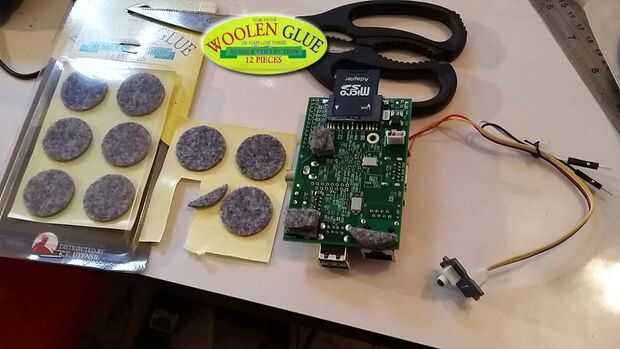

Bien, tiene un conector de grove pegado por debajo de ella, así que tenemos que añadir soportes que incluso la altura (ver tercera imagen). Hay 3 (componente y encabezado libre) las superficies que necesitan una alta arboleda-conector apoyan para estabilizar la Junta. He utilizado un producto exótico llamado "[fijará el] lana pegamento [en sus cosas de amor]" (3 capas de "lana love" son tan altas como un conector de grove), pero hay otras opciones. Por ejemplo, varias capas de cinta de la espuma (palillo de la parte inferior de cada uno a una pieza de plástico para que el Pi no se queda pegada a lo primero que te lo pones :)). Lo importante es que hay 3 lugares libre de componente/cabecera donde podría añadir soporte de Grove-conector-alta y a la Junta como equilibrado donde los haya.
¿Es bastante buena "como" equilibrada como vienen"?
Bien - casi. La fuerza más feroces en el hábitat natural de Pi pastel de nata es el cable HDMI. No importa lo que hagas, el conector al final quiere torcer a un ángulo de ureasonable y una vez que se conecta a la pi, terminaría de pie (o acostada sobre su espalda) en la sloppiest y ridicilous más ángulo posible.

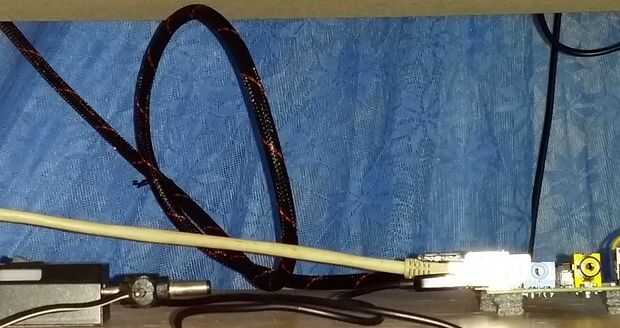

Aquí le damos la curación (ver figura IV): antes de conectar el cable de HDMI a la Pi, lo dejas un solo lazo del lazo y vagamente atar el cable a sí mismo en el punto de cruce con un twist tie. Ahora puede torcer la cabeza del cable HDMI hasta que quede paralela al piso, luego apriete el cable de giro y ya está.
