Se trata de un prototipo temprano de una botella de agua que nos ayudará a consumir una cantidad saludable de agua por día. Lo hace por que indica con un LED, si bebió bastante agua. La construcción mide la cantidad de agua en la botella, con un sensor de presión y envía estos datos a un Arduino.
Material:
- Cartón
- Botella
- Fuerza resistencia sensible
- Arduino Uno
- Resistor 10KOhm x 2
- LED rojo
- LED verde
- LED amarillo
Paso 1: Encontrar una botella
Utilizamos una botella de 750ml porque nuestro sensor podría sólo medida peso hasta 1kg
Paso 2: Construir una vivienda

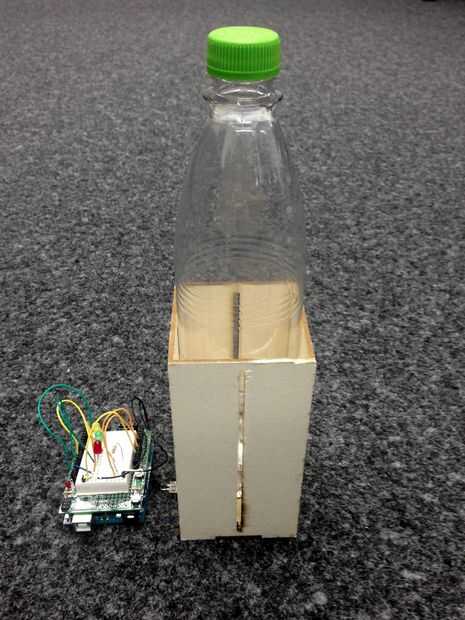

Puesto que el sensor de presión que utilizamos era muy sensible al pequeño movimiento de la botella construimos una vivienda para que pueda mantener toda la construcción estable. Utilizamos cartón y lasercutter para hacer la caja. Se proporciona el archivo svg pero por supuesto existe la posibilidad que usted necesita para ajustar el tamaño de su botella.
Paso 3: Conecte el circuito

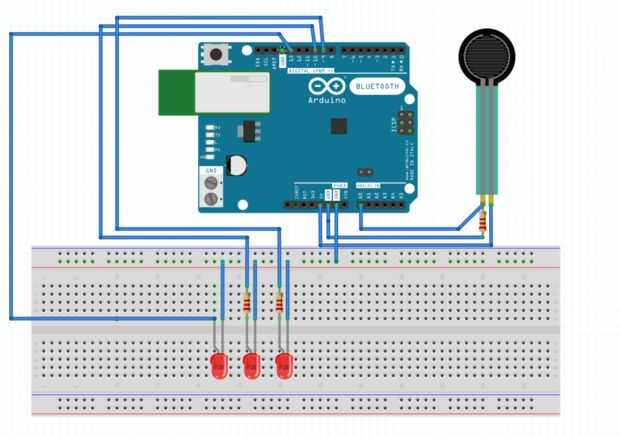

Conecte el circuito como se muestra en la imagen esquemática que se proporciona y el sensor dentro de la caja debajo de la botella de la cinta.
Paso4: Cargar código de Arduino
Subir el código proporcionado a tu arduino y usted es buenos ir.
Sobre el código:
La lógica del programa es con control booleano múltiples valores si la botella está llena y no está vacía y cuando su vacío y lleno otra vez la cuenta de la botella es incrementado en 1, por lo tanto, si pudiéramos hacer que la cuenta de la botella para el día 3 entonces podemos conseguir el verde LED que brilla intensamente.
Problemas de la construcción:
La sensibilidad del sensor es un gran problema. Salidas de valores con una alta varianza y es muy sensible al movimiento de la botella (que es un problema ya que se supone que la bebida de ella). Estamos abiertos a cualquier sugerencia u otros sensores que podrían ser útiles en este proyecto. Realmente utilizamos la parte metálica de la placa de una báscula de cocina (foto proporcionada) porque es el mejor material para el transporte de la presión de la botella en el sensor. Esta conectado entre la botella y el sensor y construir una placa pequeña alrededor de él para aplicar la fuerza de forma uniforme.
