Bootloading y montaje Arduino Atmega328 - la hice en TechShop (6 / 8 paso)

Paso 6: Montaje de regulador de voltaje Atmega328

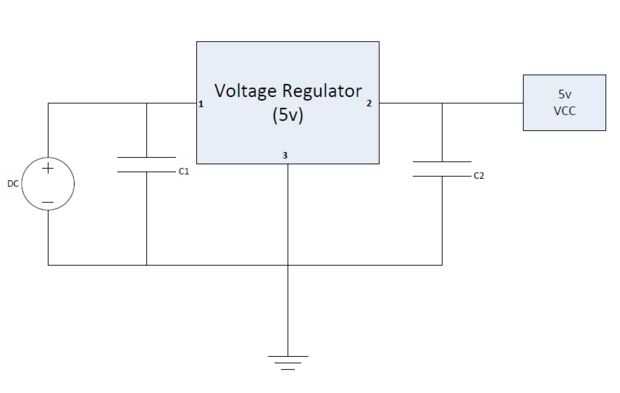

Este es un ejemplo de circuito de la utilización de un regulador de voltaje.

SÓLO necesario si la fuente de DC es superior a 5v.

Usted puede comprar un regulador de voltaje 5v desde aquí:
http://www.taydaelectronics.com/IC-Integrated-circuits/Voltage-Regulators/LM7805-l7805-7805-Voltage-Regulator-IC-5V-1-5A.html

Los condensadores C1 y C2 dependen el regulador de tensión de su uso. Hoja de datos del regulador de voltaje debe decir lo que valora la necesidad de condensadores. Estos condensadores suelen ser alrededor de 0.5uF a 0.1uF.
