Paso 4: Instalar las baterías y puerto de carga.

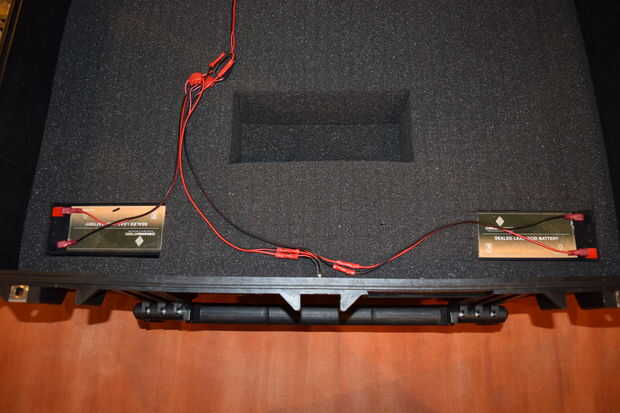

Para este proyecto utilicé dos 12V 9AH cromo baterías funcionaron en paralelo. He usado la espuma arrancar y tirar que vino con la caja, la espuma tiene las pilas en su lugar muy bien como haces el agujero un poco más pequeña que las baterías.
Para ejecutar las pilas en paralelo tendrás les cable junto con el terminal positivo al terminal positivo y el terminal negativo al terminal negativo. Antes de hacer la conexión soldada entre ellos Asegúrese de instalar el puerto de carga. Esto le ahorrará tiempo y alambre al final.

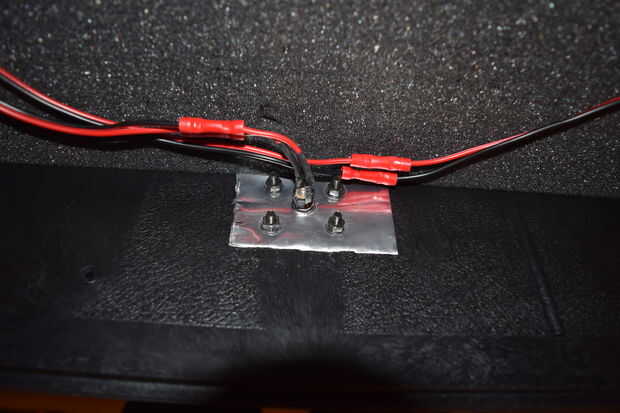

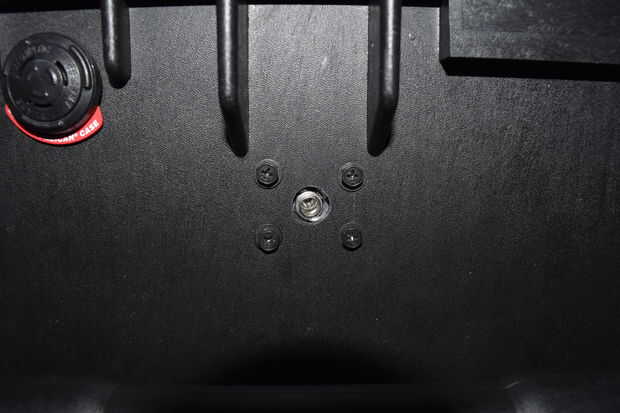

El puerto de carga es un adaptador hembra de 2,1 x 5,5 mm. Ahora son roscados y significa Monte directamente a una caja o lo que usted está usando en los casos de pelican son más gruesos que los hilos son largos. Para resolver el problema sin dañar la sobrante a la caja utiliza un pequeño pedazo de metal y montado en el enchufe a la pieza de metal, luego montar la pieza metálica a la caja (que se puede ver en las fotos). Usé una broca un poco más grande que el enchufe para asegurarse de que sería fácilmente accesible, puede caliente pegamento alrededor de ella para hacerla mejor o dejarlo ya que tengo.
Para conectar el puerto de carga necesita un voltímetro para probar cual diente es positiva y que diente es negativo. O, si eres capaz, usted puede encontrar el terminal correcto con diagramas en línea. Si tienes un adaptador de espigas 2 sin embargo, recuerde que el 99% del tiempo el exterior del adaptador es negativo mientras que el poste en el centro de la clavija es positivo. Pero por favor sea seguro y utilice un voltímetro. Y no mezclar sus epílogos de los cables, accidentalmente hizo esto y pasé una hora intentando averiguar lo que salió mal, sólo descubrir al final por cable hacia atrás.
Ahora que estás baterías estén en su lugar y se instala el puerto de carga a todo alambre juntos. Recuerde para la batería aunque para ejecutar en paralelo debe conectar negativo con negativo y positivo con positivo. Si usted alambre +-usted recibe el doble de voltaje, pero el mismo amp horas, esto se llama en la serie y si estas unidades no son clasificados para 24V podría dañarlos. Te sugiero altamente soldar todo juntos y utilizando el calor retráctil para cubrir el cableado expuesto.
