Paso 2: ¿Cómo hacer la carga de ipod?
Para lograr esto debemos hacer uso de tirón hasta resistencias, un tirón para arriba resistencia es una resistencia que se caliente y tira de él a los otros pines. Por debajo de las resistencias es el zig zag va a la G y la W son las líneas de datos verde y blanco. Para ambos los he utilizado resistencias de 470 Ohm.
Tenía fuente de 12v que sale del transformador de la fuente de alimentación. Tomó sobre 300mA para ejecutar la caja de auge por sí mismo. También me enteré que el iphone y el ipod touch tire acerca 1amp en carga rápida. Miré a la fuente de alimentación y decidí que podía manejar 1A.

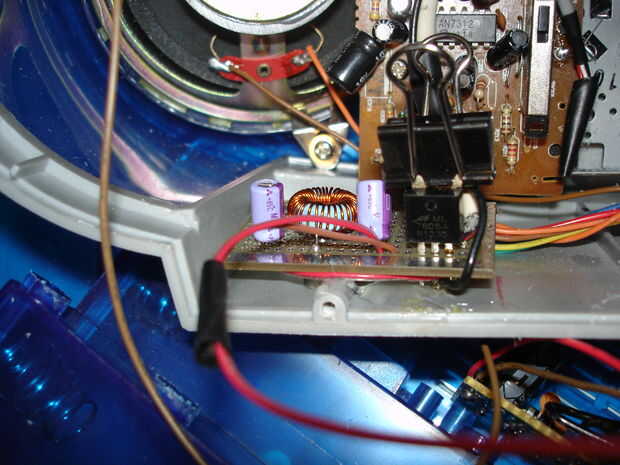

Tiraron de que fuente de 12v y inputed él en mi regulador de 5v, utilicé un 7805, shack de radio pedir un regulador de 5v y lo más probable es que sea un 7805. En la mayoría de los casos, el regulador no necesita un disipador de calor pero si está tirando de 1A o más entonces un disipador de calor será deseable y prolongar la vida útil del chip. Un broche aprietapapel simple a hacer.

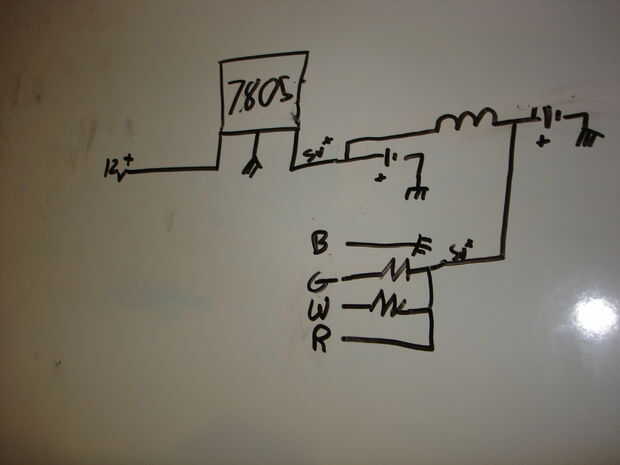

Me encontré con un inconveniente porque no estaba conectado a tierra de la caja de auge tenía a la salida del filtro, el regulador hace algo de esto pero quería asegurarse de que era suave. Una tapa - Coil - hace un buen trabajo. Se puede ver en mi esquema a continuación.
