Este Instructable de fotos es una entrada en el concurso de LED Elemental. Si te gusta, por favor darlo su voto. Se puede votar por tantos I'bles como quieras. ¡ Gracias!
--

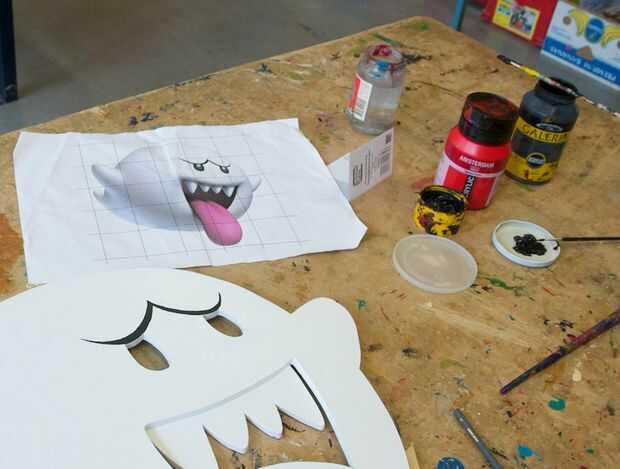

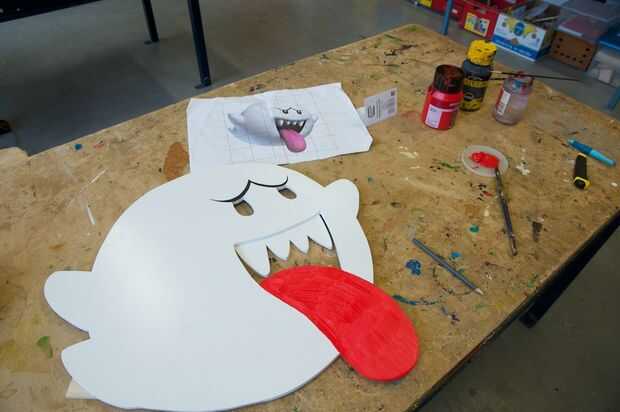

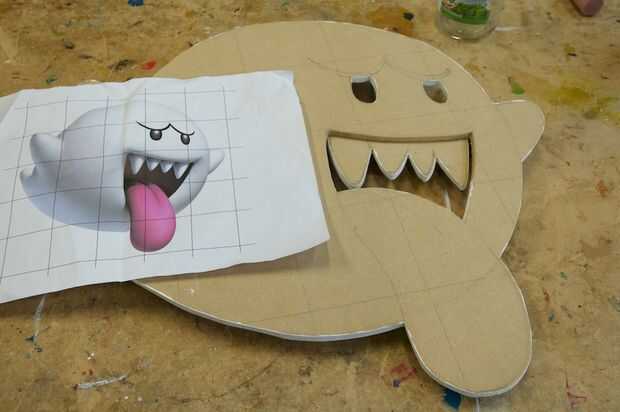

Para copiar la imagen de Boo en un pedazo de MDF, hice una cuadrícula de 5 x 5 en Illustrator y coloca una foto de Boo detrás de él (el documento pdf se incluye con los cuadros). La red es fácil de dibujar en la hoja de MDF y facilita mucho la imagen de copia de Boo.

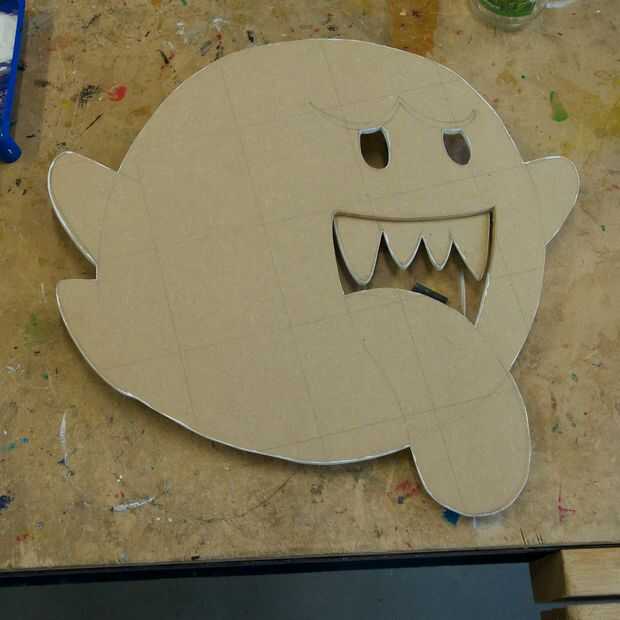

Utilicé una sierra de calar para recortar silueta de Boo, los ojos y la boca. Boo de los dientes están hechos de una pieza separada del MDF.

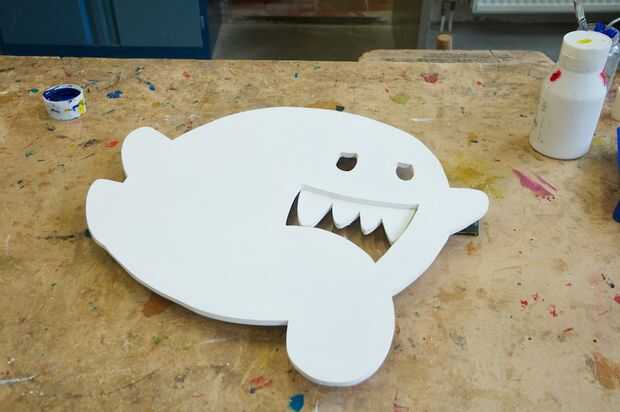

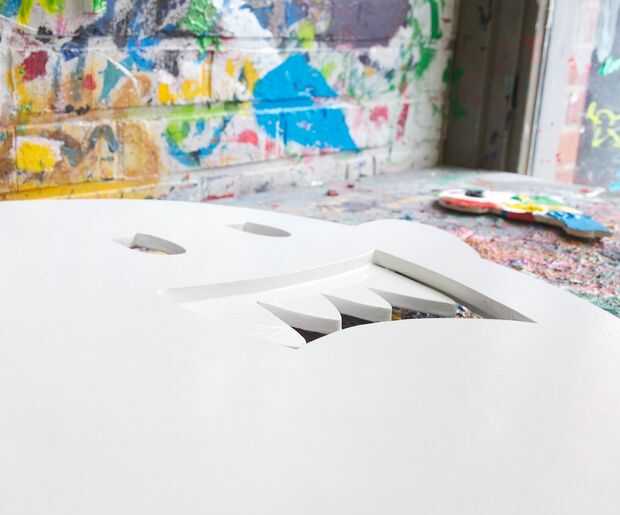

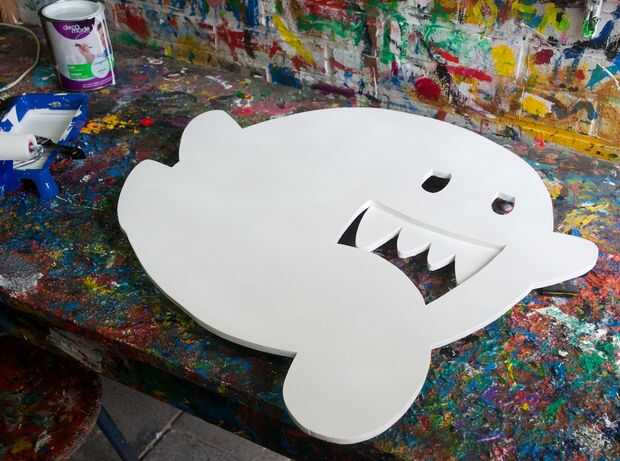

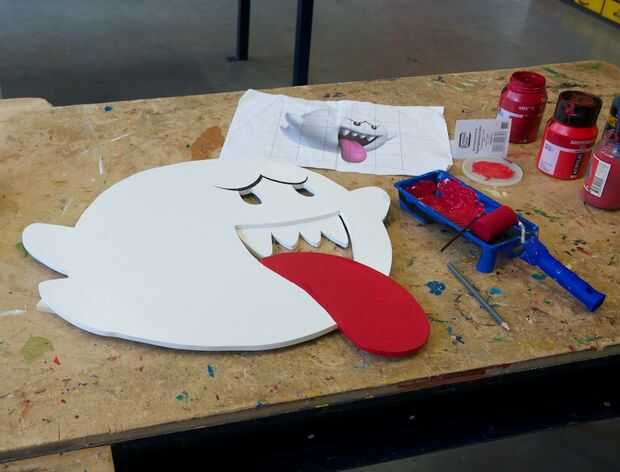

Lijado y pintura toma paciencia (! que tengo solamente una fuente limitada:-s). He utilizado dos capas de imprimación acrílica blanca. Boo de final blanco es pintura acrílica de alto brillo. La lengua y cejas también son pintura acrílica, pero mate. Para las cejas, la pintura mate es perfecta. Roja de la lengua podría ser mejor en alto brillo. Use un rodillo (o mejor aún, un aerógrafo) para el blanco y el rojo. Probé la lengua con un cepillo ancho, pero con muy malos resultados (pinceladas me alojé visibles, no importa cómo duro he probado...)

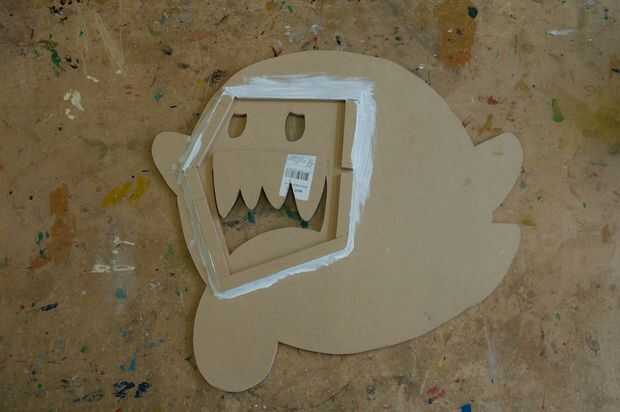

Para obtener la luz roja detrás de ojos y boca de Boo, hice una inclusión en la parte trasera con la izquierda sobre las piezas de MDF. La inclusión se cubre finalmente con contrachapado de 5mm, pintada de negro en el interior.

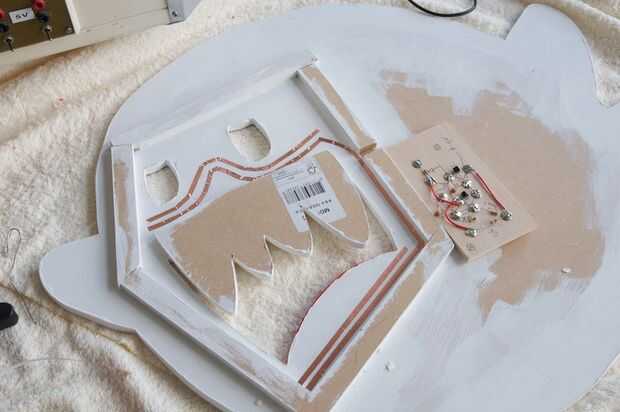

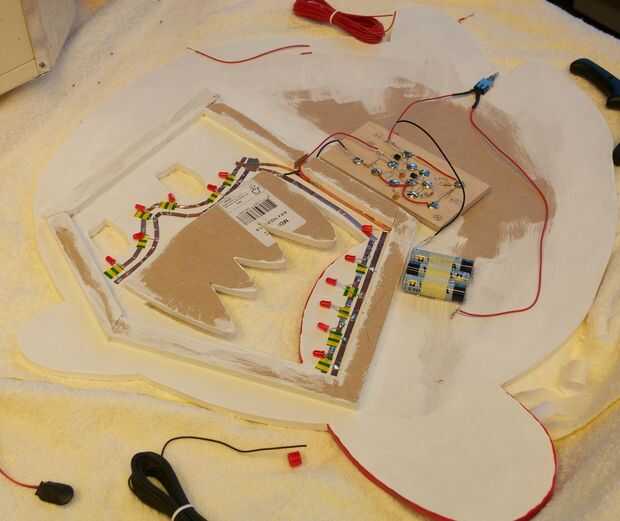

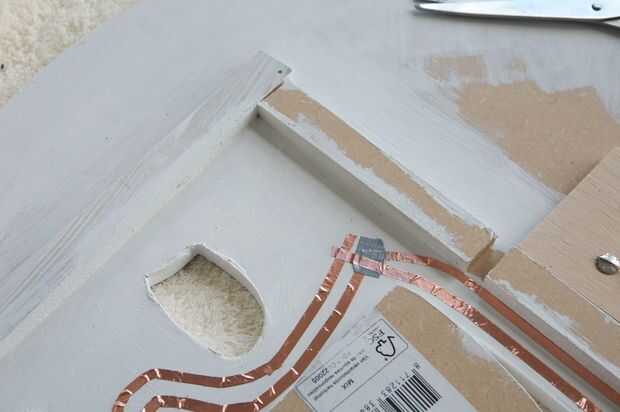

Dentro de la inclusión remonta el circuito con cinta de cobre 3M. Caro pero muy, muy útil en este caso. Sólo la usé porque lo tenía ahí. Solía ductape para hacer "puentes" en lugares donde las huellas entrecruzan.

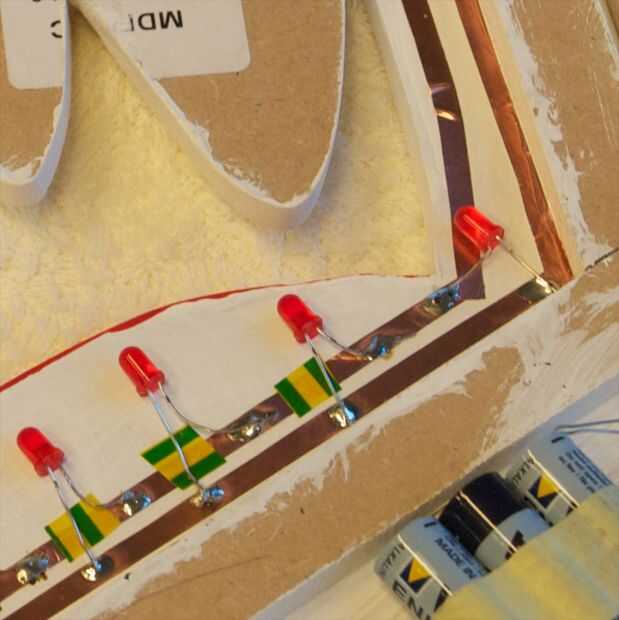

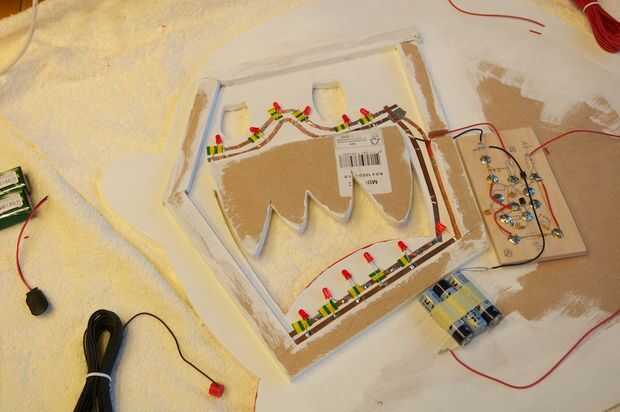

Cinta 3 M cobre se puede soldar, montar los leds era fácil. Otra vez, usé cinta para evitar que conductores de LED que hace contacto con un carrete no deberían estar haciendo contacto con (prevención de cortocircuitos).

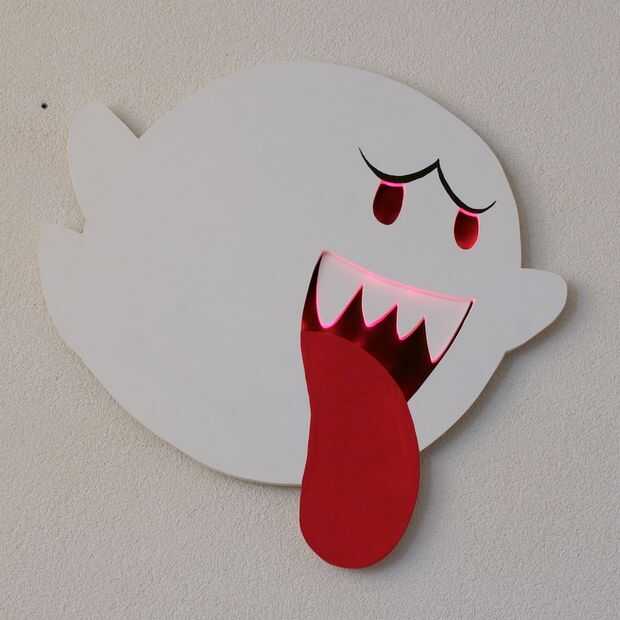

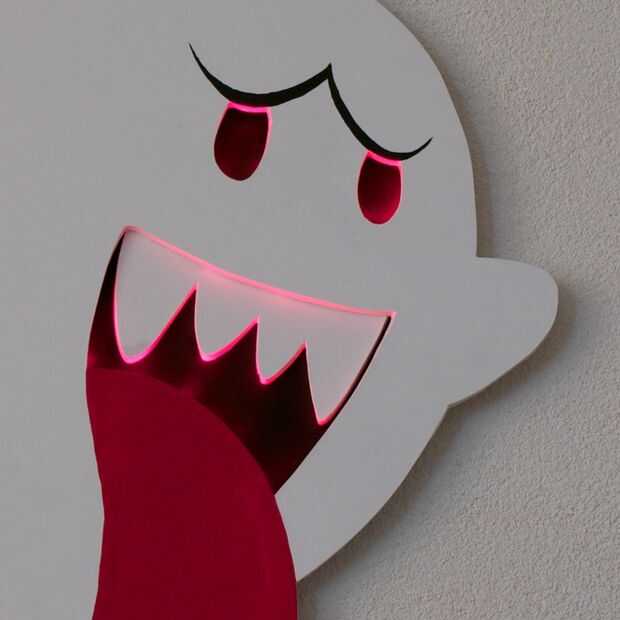

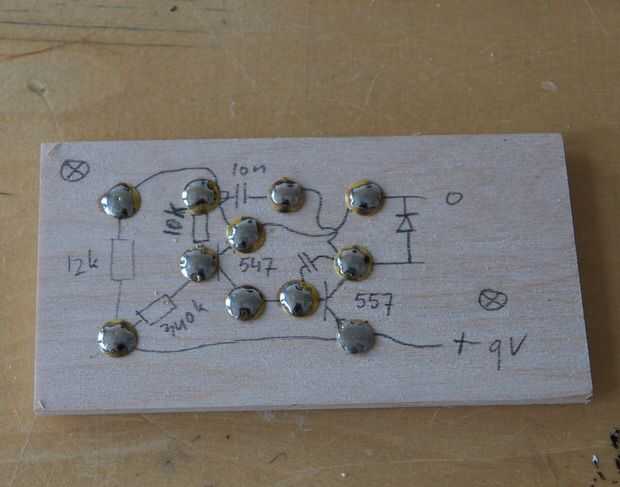

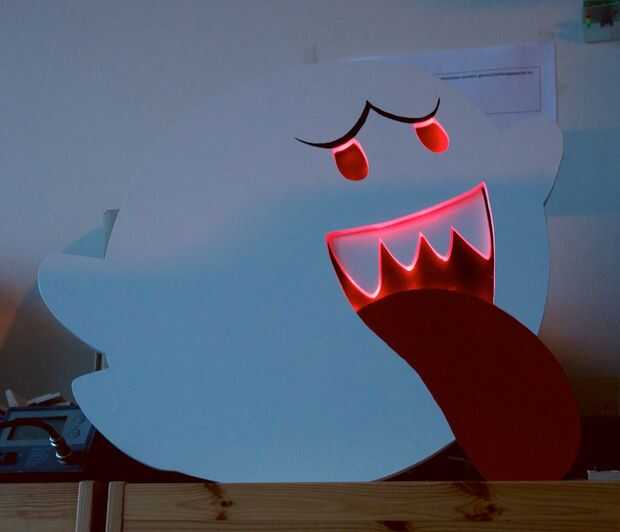

El resplandor rojo es producido por una cadena de los LEDs de 5mm de color rojo más baratos. Entre las baterías y los leds es un circuito que no estoy muy seguro acerca, todavía necesita algunos de depuración. Así, solamente muy limitado más información en el cuadro :-)
