Bomba V2.0 - plataforma de pruebas la bobina (3 / 10 paso)

Paso 3: Montaje de la manguera de salida de la bomba

La manguera sale de la bomba en el centro de la bomba de rotación en la parte superior del cubo grande, y su punto de salida será el centro de la base de la botella de agua de 20 litros.

Se necesita:

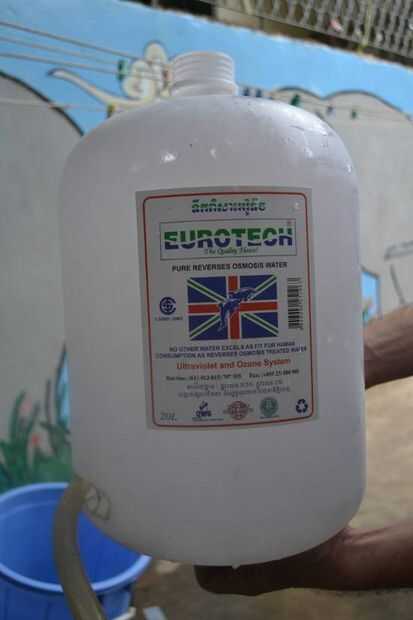

la botella de agua de 20 litros
un soplete de gas o una fuente similar de calor
una barra de metal o un tubo de diámetro ligeramente más grande que el manguera
1 metro de manguera reforzada de la pared.
un latón-lengüeta de la manguera al conector de tubo roscado
un clip del Jubileo
una arandela de metal grande
un conector de pvc roscado

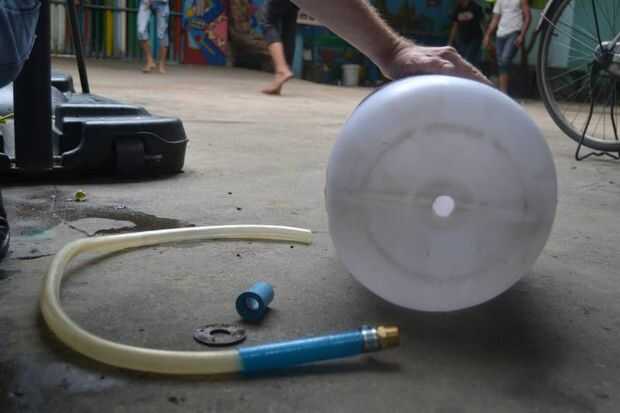

Voltee la botella de agua Localice y marque el centro de su base, la barra de metal o tubo de calor y fundir un agujero a través del centro de la parte inferior de la botella. La manguera sale de la botella y la bomba aquí.

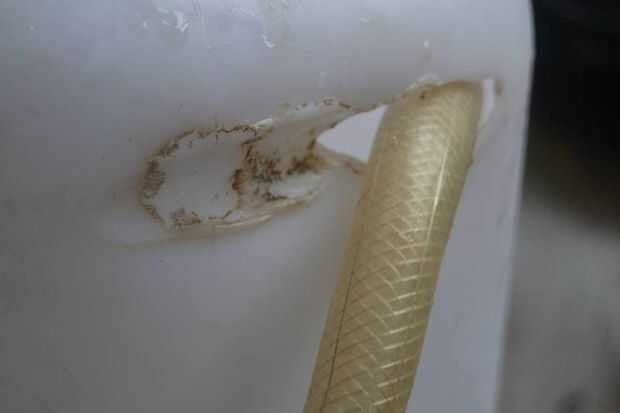

A continuación, coloque la botella sobre su lado y derretir otro agujero en el punto más bajo de la pared de la botella antes de que comience cualquier curvatura a su base - el agujero de 25% a 50% más grande que el diámetro de la manguera. La manguera introduce la botella aquí.

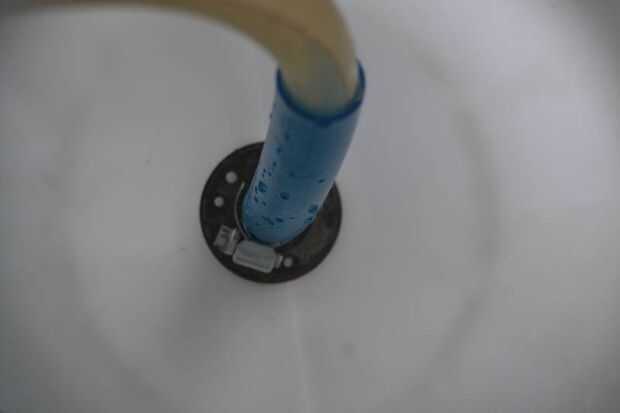

Ahora toma el 1 metro de manguera reforzada y fije el latón-lengüeta de la manguera con la abrazadera. La sección de esta pieza de latón roscada pasará a través de una arandela de metal grande y luego la parte inferior de la botella desde el interior, y el conector pvc roscadas a tornillo sobre la pieza de latón desde el exterior de la botella.

Deje caer la arandela a través del cuello de la botella, y pase el "fin de montaje de bronce" de la manguera, también. Juiciosa moviendo con un palo largo puede alinear la arandela, conectador de cobre amarillo roscado y agujero en la parte inferior de la cubeta para permitir que el conector pvc roscadas a apretarse en su lugar. No apriete en exceso la parte de pvc, puede pelar los hilos de rosca muy fácilmente.

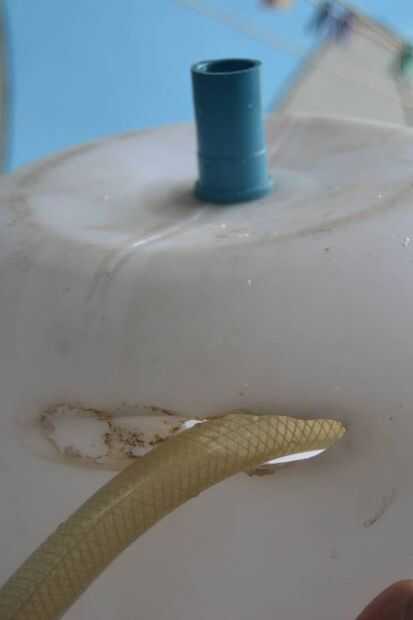

A continuación, empuje el metro entero de manguera en la botella, entonces utilice la misma técnica de mano de palo largo para ubicar y tire del extremo de la manguera a través del orificio en el lado de la botella. Al tirar de la manguera a través de, ver a través del cuello de la botella y dejar un tiempo suficiente solo lazo de la manguera dentro de la botella para evitar torceduras y cierre el tubo. Tuerza la manguera reforzada para eliminar bucles adicionales dentro de la botella.

¡ Felicidades! Acaba de terminar la parte más difícil de esta compilación.

Posibles problemas:

  • No se puede alinear la arandela, guarnición de cobre amarillo y el agujero en la parte inferior del cubo para encajar la pieza de pvc. Puso el palillo a través del orificio en la parte inferior de la botella de. Mirada a través del cuello de la botella mientras se alimenta de las partes sobre el palo en secuencia. Empuje y gire la palanca hasta arriba la manguera posible luego dibujarlos lentamente todo hacia el agujero de salida. Poner la pieza de pvc en el otro extremo de la palanca y tornillo todos juntos - no quitar el palo hasta que esté todo acabado... paciencia, Jedi; la fuerza está contigo
  • Las torceduras de la manguera en el orificio en el lado de la botella cuando empiezo a enrollarlo alrededor de la botella. Empuje la manguera de nuevo en el frasco. REHEAT (recalentar) la barra de metal o tubo y luego cuidadosamente deforme el agujero horizontal para proporcionar una suave ruta de salida para la manguera. Si eso no funciona, utilice una manguera más.
