Bomba de ariete hidráulico (1 / 10 paso)

Paso 1: Bill o ' materiales

Antes de que usted puede hacer mucho, tienes que ir a comprar algunas cosas. Uno de esos tristes hechos de muchos proyectos. Pero si usted quiere construir esta (y es muy divertido verlo trabajar), imprime esta lista y jefe para el Departamento de fontanería de su ferretería.

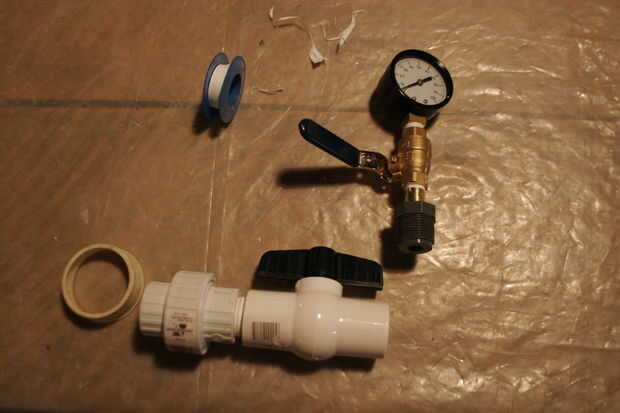

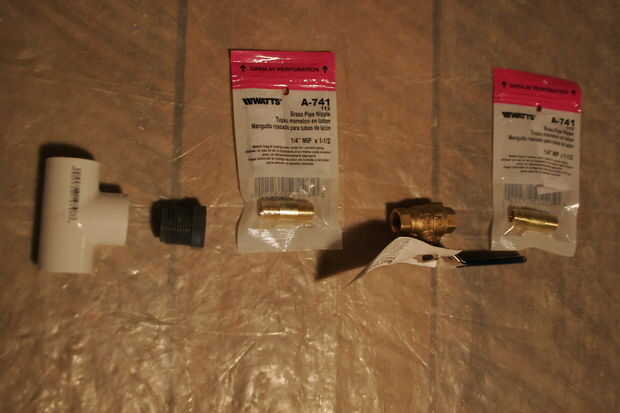

Materiales para la bomba

  • válvula 1-1/4"
  • 1-1/4" tee (Compro dos de estos)
  • Unión 1-1/4"
  • 1-1/4" latón válvulas de retención
  • 1-1/4" válvula de retención de resorte
  • 3/4" tee
  • válvula de 3/4"
  • 3/4" Unión
  • buje de 1-1/4 "x 3/4"
  • 1/4" tubo martillo
  • manómetro de 100 psi
  • niple de 3/4 "x 6"
  • buje de 4 "x 1-1/4"
  • 4" acoplamiento
  • tubo de PVC de PR160 de 4 "x 24"
  • Tapa de pegamento de PVC de 4"
  • buje de 3/4 "x 1/4"
  • Sección de corto (4') de tubo de PVC de 1-1/4"
  • Cámara antigua de bicicleta

Esta lista de repuestos viene directamente desde la Web de Clemson. Te recomiendo que busques allí para ayuda en la identificación de lo que cada uno de las piezas parecen, si no está seguro. También no me convence que el manómetro de 100 PSI, o todas las cosas que lo hacen posible, son necesarias. Esto probablemente reducirá el precio un poco buena, y no he encontrado una necesidad para él de mi bomba. Las piezas asociadas son: calibre 100 PSI, 3/4" Tee 3/4" x 1/4" casquillo, la llave de tubo 1/4". Cuatro cosas no necesitadas. Pero si quieres tenerlas.

Nota las conexiones Lea el instructivo y entender todas las conexiones de la instalación de tuberías que va a pasar antes de comprar los materiales. La tienda no tenga exactamente lo que buscas, y usted puede tener que improvisar. Terminé consiguiendo algunas partes diferentes porque mi tienda local no tiene las piezas exactas que estaba buscando. Esta aparece generalmente en la forma de no tener una conexión roscada, pero tener una conexión de pipa lisa, o viceversa. No es un problema, usted puede descubrirlo.

Materiales de instalación

  • Sección larga de 1-1/4" PVC ("pipa de la impulsión", se conecta la bomba al suministro de agua)
  • Manguera de jardín (rosca macho a 3/4" Unión, fuentes de agua bombeada)
  • Ladrillos, bloques, rocas para apuntalar y anclaje bomba
  • Conjunto de desagüe de la ducha (debe ser capaz de conectar a tubería de 1-1/4", para conectar tuberías al suministro de agua)

Construir materiales y herramientas

  • Imprimación de PVC (yo usé Oatey morado cartilla)
  • Cemento para PVC (Oatey nuevamente, lo que tenían)
  • Hilo de teflón
  • Sierra para metales
  • Cinta de medición
  • Abrazaderas
  • Navaja de bolsillo
  • Guantes de laboratorio (mantiene los productos químicos en el tubo y las manos)
  • Bomba de bicicleta (para inflar la cámara)
