Bomba de agua solar (14 / 15 paso)

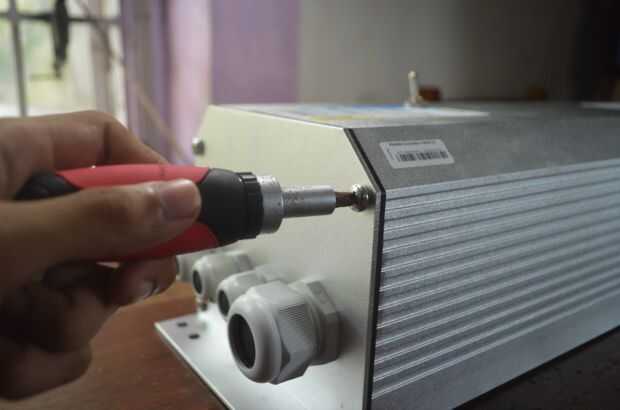

Paso 14: Controlador de sistema de bomba Solar

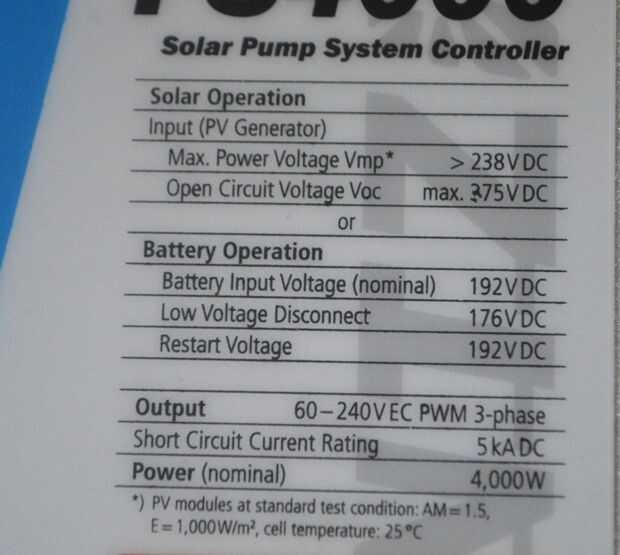

El controlador de sistema de bomba Solar es el cerebro de todo el proyecto. Básicamente regula la corriente suministrada a la bomba de los paneles solares.

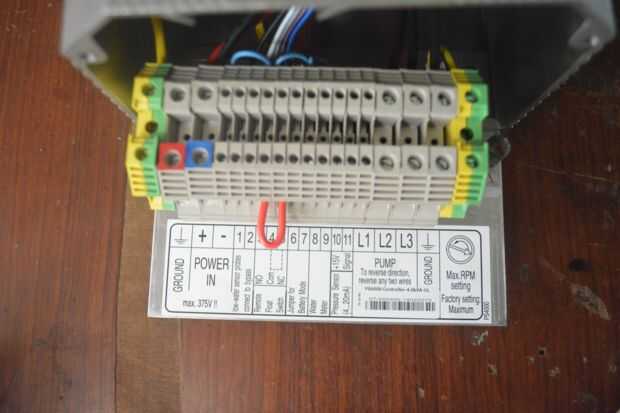

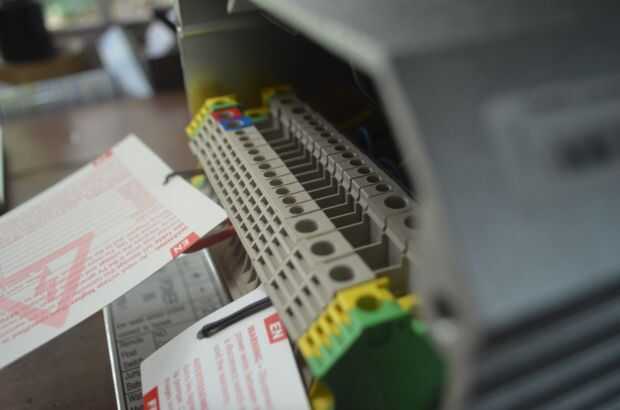

Los terminales del conector de poder, L1, L2, L3 y tierra están en el controlador.

Más controladores de Sistema Solar de la bomba vienen junto con indicadores LED. Figuran a continuación están las descripciones de las funciones del indicador LED del controlador que he usado.

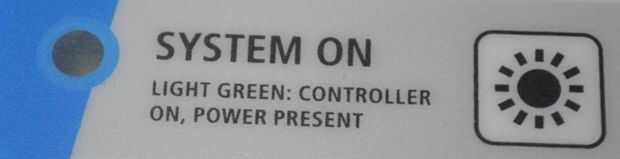

System(Green)

Cuando el LED está verde, se enciende el controlador y la fuente de energía está presente. En condiciones de baja potencia, la luz puede mostrar incluso si no hay suficiente energía para hacer funcionar la bomba.

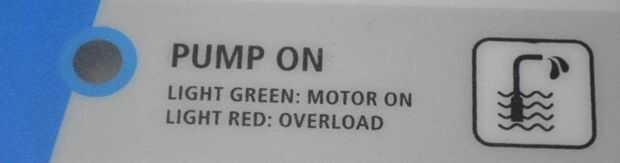

Bomba ON(green)

Motor está girando. Secuencia de parpadeo indica la velocidad de la bomba. Velocidad de la bomba (RPM) se puede leer de la secuencia intermitente del LED de encendido de la bomba como sigue:

LLEVADO en > 900

1 flash > 1.200

2 parpadeos > 1.600

3 flashes > 2.000

4 parpadeos > 2.400

5 parpadeos > 2.800

Si la bomba se sobrecarga, el LED cambiará a rojo.

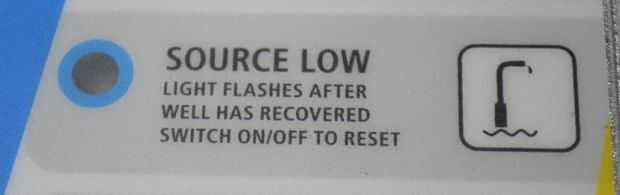

Fuente Low(red)

Si la fuente de agua ha disminuido por debajo del nivel de la sonda de agua baja. Después se recupera el nivel de agua, la bomba arrancará, pero esta luz destellará lentamente hasta que el sol va hacia abajo, se interrumpe la corriente o se reinicie el interruptor de alimentación. Esto indica que la fuente de agua funcionó bajo al menos una vez desde el anterior ciclo de off/on.

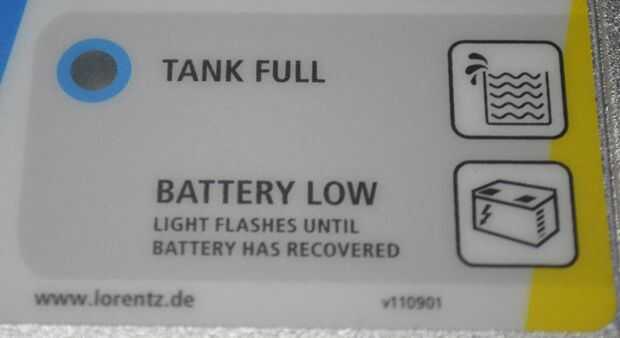

Tanque Full(red)

La bomba está apagada por la acción del interruptor remoto de flotador.
