Bomba de agua centrífuga DIY (2 / 6 paso)

Paso 2: El impulsor

*******WARNING*******
SIGA ESTE INSTRUCTABLE BAJO SU PROPIO RIESGO
USE SENTIDO COMÚN CUANDO TRABAJE CON HERRAMIENTAS Y MATERIALES AFILADOS.
Corte abre una lata de aluminio es peligrosa y los resultados en muy bordes afilados. Debe tenerse cuidado para evitar ser cortado por el aluminio y cualquier utensilio de corte utilizas.

Primero corté la parte superior y parte inferior de la soda puede entonces dividirla longitud sabio por lo que tendría una pieza rectangular de chapa de aluminio para trabajar con.

Puse el aluminio en la parte superior del contenedor de tabaco y utiliza la parte posterior de mi cuchillo para imprimir el borde de la tapa en aluminio que me dio la línea ideal a seguir cuando se corta la base para que el impulsor.  Obtendrá el mayor beneficio de tener esta pieza tan perfectamente redondo como sea posible.

Una vez que la base fue cortada, doblé por la mitad en direcciones perpendiculares por lo que he podido encontrar el centro exacto.  Luego utiliza cuidadosamente mi cuchillo para meter el pequeño orificio en el centro.

Con la hoja de aluminio restantes, utilizando las tijeras y la regla, medir y cortar 4 tiras de 50 mm largo por 25mm de ancho para hacer las aspas del impulsor.

Para formar las hojas, he medido y marcado líneas de 2mm de cada extremo para marcar donde sería 'soportes' de las hojas.  Luego doblé cada hoja por la mitad a lo largo dejando me con doble espesor secciones de hoja aproximadamente 25mm de longitud.  Entonces doblé cada uno de los pies hacia el exterior de cada hoja plegada para formar los 'pies'.

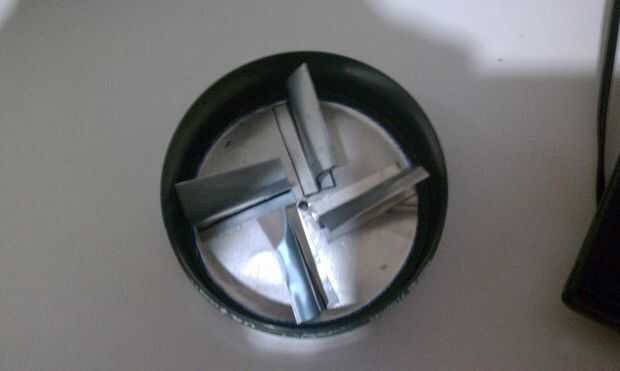

Montado mis hojas con pegamento y 'eye-Ball' los ángulos.  Puse el borde interior de las hojas del centro causando el efecto de una fábrica de impulsor que tiene hojas de espiral.  Montaje de las cuchillas funciona perpendicular, sin embargo se notará una pérdida en la eficiencia de la bomba basado en mi investigación.

Deje que el pegamento se seque completamente y tenga cuidado de no para pegar los dedos a su impulsor, como yo lo hice.
