Bomb proof clock (7 / 15 paso)

Paso 7: Montaje de la IC, LED display y zumbador

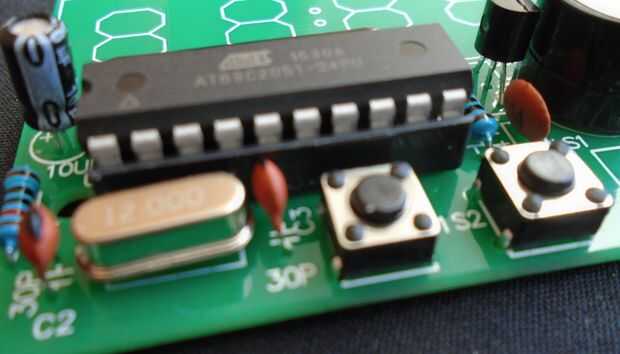

Normalmente encajaría la IC en lo último del zócalo, pero puede ser un poco difícil de conseguir los dedos alrededor de él con la exhibición de LED en lugar.

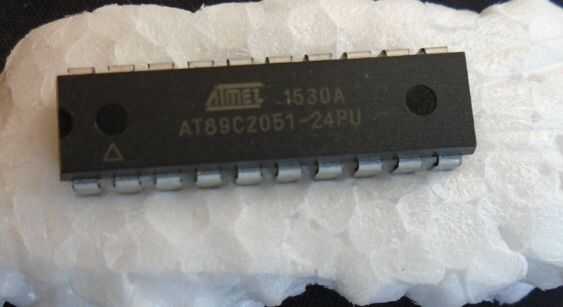

  • La IC debe montarse la forma correcta alrededor. A menudo los pernos están doblados así la tenga que ser enderezado antes de intentar empujar en el zócalo.
  • Es fácil doblar un pin mientras que empuja el IC abajo así que tener mucho cuidado ver el pin como poner presión en él

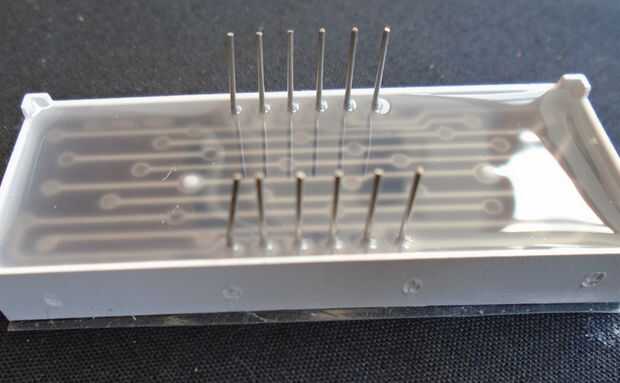

  • La pantalla LED puede ir en siguiente en el punto grande etiquetado DS1 y no funcionará si usted lo pone boca abajo.

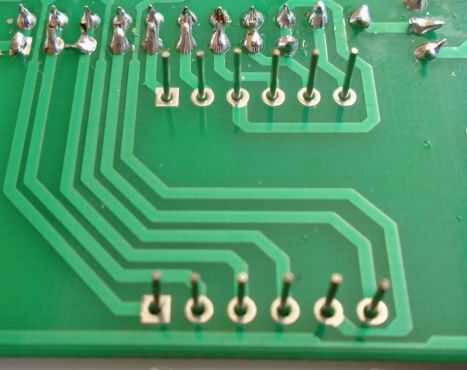

  • Otra vez se pueden doblar los pines por lo que quizás tenga que ajustar antes de prueba y ajuste de la PCB

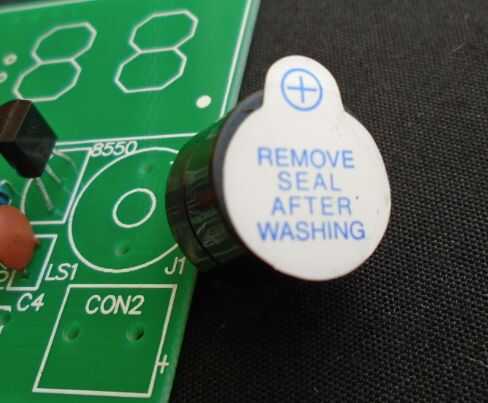

  • El zumbador puede ir en la siguiente y tiene que recorrer el camino correcto. "Quite el sello después de lavar" es una broma allí en algún lugar...

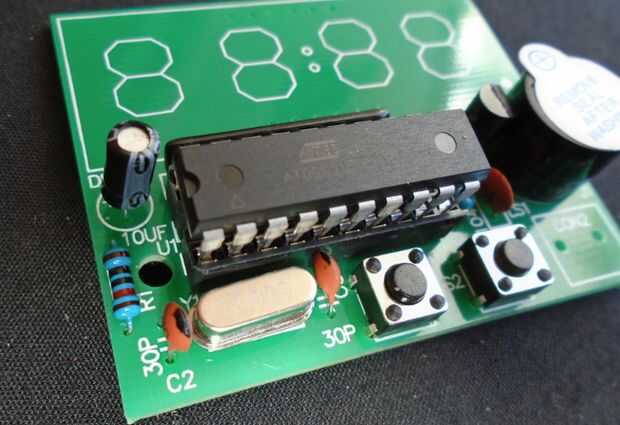

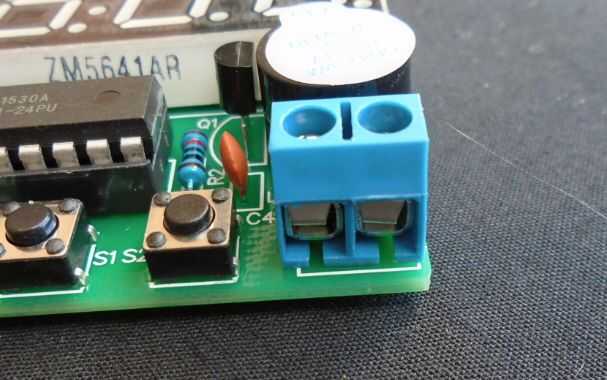

  • Por último el conector puede ir en el lugar de CON1 y todas se puede soldar. proyecto debe parecerse a las fotos.
  • El + y - para la potencia de la fuente es en la parte posterior del PCB
