Bolsillo de protesta (un amplificador LM386 en una caja de batería de 9v) (9 / 18 paso)

Paso 9: Hecho finalmente con lo amp

En este punto realizan técnicamente, debe conectar el amplificador (utilicé un protoboard) y asegúrese de que funciona

El circuito funcionará en voltios ~ 4 ~ 12 voltios sin problemas

Conectar alimentación y tierra, conecte un altavoz a la salida y el otro lado a la fuente de alimentación de tierra

Conectar una entrada al, ummm bien de entrada y negativo (-) del audio a la fuente de alimentación de tierra

Si todo ha ido bien debe tener un amplificador de trabajo, con un poco de paseos en bote motor.

Mientras que perder el tiempo con esto y si pongo un LED entre el positivo (+) y negativo (-) lado de la alimentación aplastar el motor boating

Esto hace que una buena placa / amplificador, pasatiempos y sinceramente fue muy lejos ya que yo estaba dispuesto a ir... Instructables anunció el concurso "Tamaño bolsillo"

Ahora si bien es mucho más allá de bolsillo, no bolsillo muy amable. Se podría fácilmente conseguir aprisionado dentro del bolsillo y rompan algo importante, y francamente no podemos tenemos que

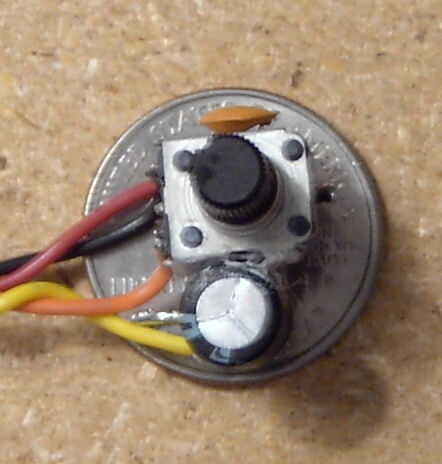

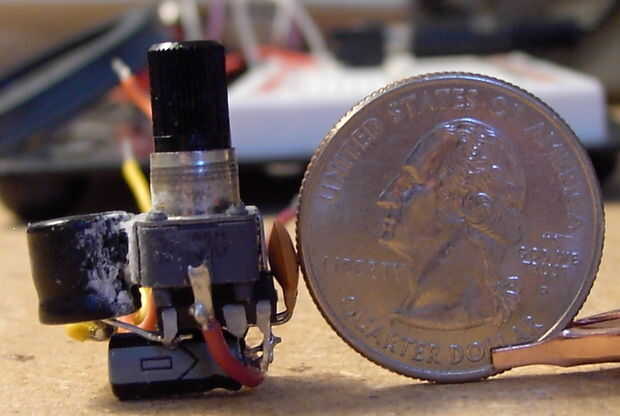

Así que adelante que decidí que podía montar el amplificador, el LED y el conector de audio dentro de una caja de batería de 9 voltios, lo que es de bolsillo amistoso
