Paso 1: Comienzo del proyecto

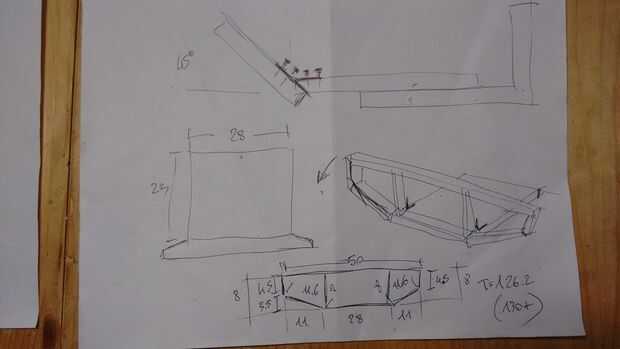

Todo comenzó con un dibujo hecho a mano sobre una hoja de papel. El panel tiene una forma trapezoidal, y después de una rápida búsqueda en Google para encontrar el tamaño del panel real, empecé a diseñar una versión ligeramente más pequeña para que sea más fácil de manejar. Para crear base marco que elegí listones de madera, mientras que para el panel frontal la solución decidí realizar era dos láminas de plexiglás con una hoja de papel impresa simple entre ellos.
Dado que es un panel de "arriba", debe ser colocado sobre el monitor por lo que en mi proyecto que simplemente se utiliza una placa de madera que se colocará en una plataforma (tal vez en algún libro para mantenerlo constante o atornillado con un par de pernos si se pueden hacer agujeros en el estante) y el panel inclinado hacia abajo 45 grados para simular el techo plano. Obviamente, la elección de dónde y cómo te Coloque el panel cambiará la forma de la ayuda: hacer la elección que mejor se adapte a sus necesidades. Aquí tenemos área para los materiales utilizados en el proyecto:
- 1 x madera listón 2mt largo 4x1.5cm
- 1 x plexiglass hoja 50x25cm, 2 mm de espesor
- 1 x Arduino Nano v3 ATMega328
- 9 x interruptores de palanca 1P ON-OFF o en ON
- 5 x interruptores de palanca 1P ON-OFF-ON
- 2 x interruptores rotativos, 12 posiciones de 1 manera
- 2 pomos x para interruptores rotativos (gris o crema)
- 1 x mini protoboard o perfboard
- 2 x 12-pin macho de pin headers
- Cable USB, cables, pegamento para madera, tornillos para madera
- herramientas: cutter, regla, taladro, brocas de hierro...

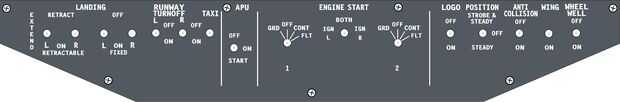

En primer lugar hice un dibujo del panel, con todas sus etiquetas:
Porque parece que la fuente utilizada en los 737 paneles es reservada y propiedad de Boeing sólo (sic), elegí una fuente similar. Elegí mi anchura de panel (50 centímetros) a ser la misma de paneles de plexiglás de tamaños pequeños que encontré.
