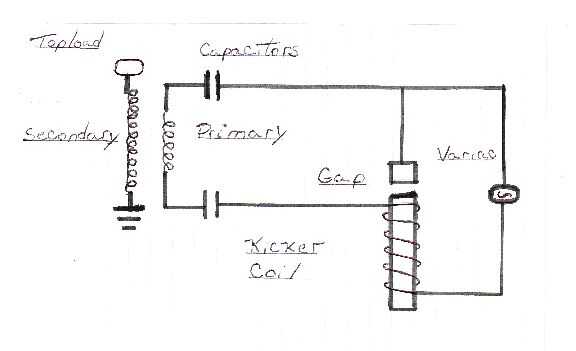

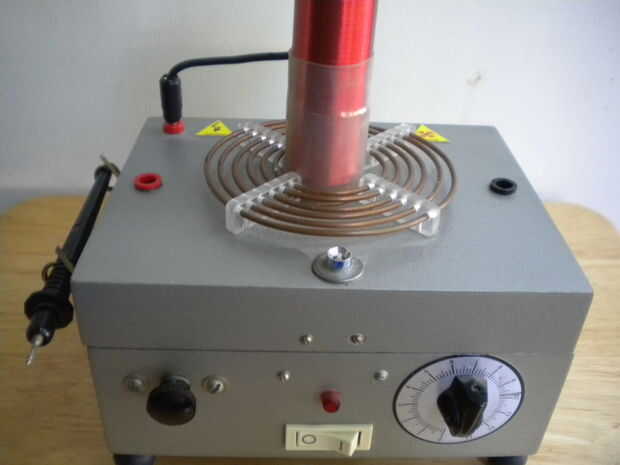

TC construcción era bastante fácil usando un "espiral de kicker" de primero de ciencia (cat # 26-2010; Buffalo, NY). Con este componente no será necesario construir un boquete de chispa independiente. Solo alambre sus tapones en serie con el espacio incluido a lo largo a lo largo de vueltas con cuatro tortitas de #10 cable de tierra. para el primario como se indica en el esquema básico. Entonces viento cerca de 400 vueltas de alambre de Magneto #24 para el secundario. Encontré una pierna del sofá madera y envuelto en plástico de cinta para hacer la forma de la bobina secundaria de correo.

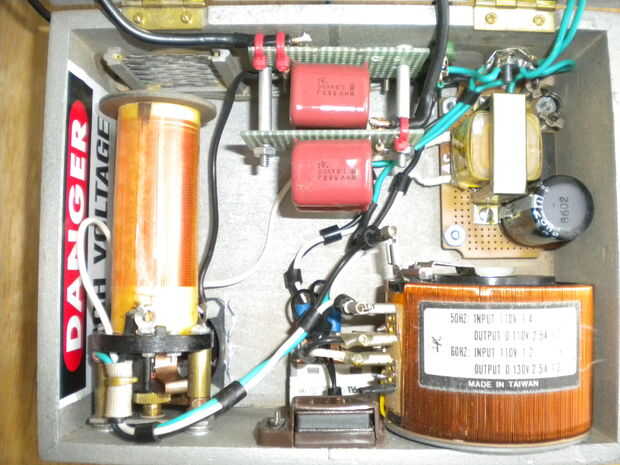

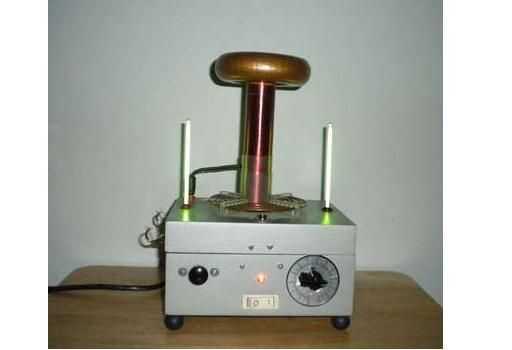

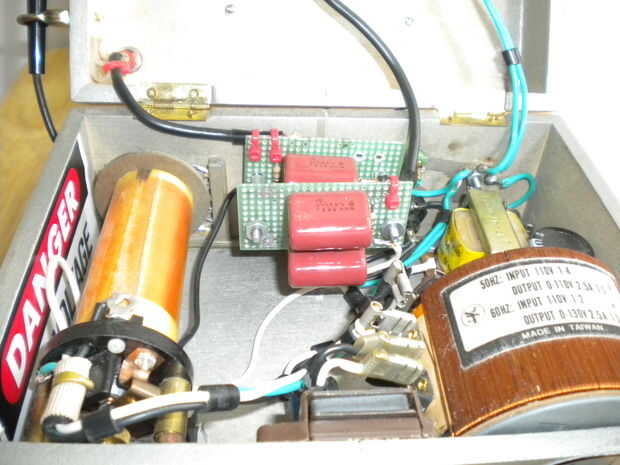

Conecte un variac de 2,5 amp a las patillas de entrada de la bobina de Step-up que dará inicio a tensión de línea considerablemente; posteriores aumentos en el voltaje ocurren como circuito primario resuena w/el secundario. Superior de la secundaria w/un buñuelo en forma de forma de madera cubierto de aluminio o cinta de cobre w. Conecte un cable de alimentación a la variac y montar todo en una caja de madera. Yo el cable principal a través de orificios de corte de perchas de las tiras de plástico de rosca y luego atornillar el conjunto en la parte superior de la caja. Por último, personalizar w/neón indicador luces, un interruptor, fusible y audaces etiquetas de advertencia.
Un banco de enrollador profesional había probado el TC y recomendó una segunda platina condensador para un total de 0.01 uFd. Este mod a casi 5 cm chispas a una frecuencia resonante de 1,07 MHz... Por cierto, hay un pequeño ventilador DC situado en el espacio a enfriar los contactos. La fuente de 12 V DC fue colocado en la esquina superior derecha de la caja y corrió la variac.

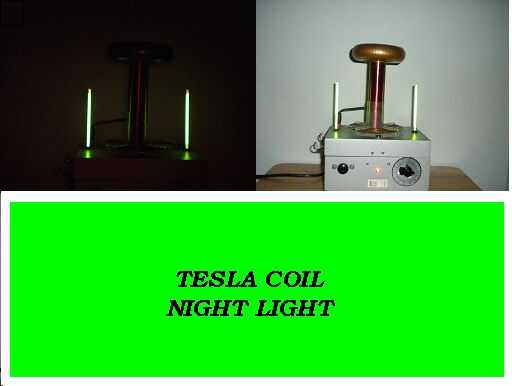

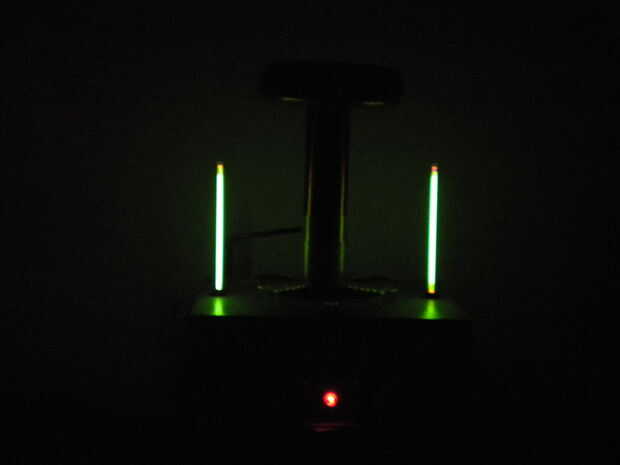

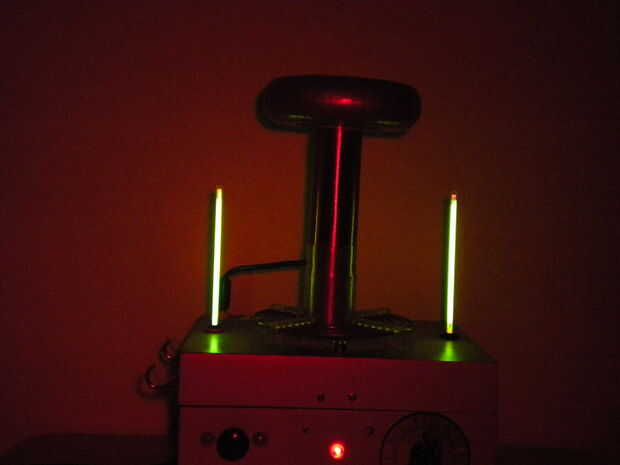

Pienso montar dos mini fluorescentes a cada lado de la secundaria como fuentes de luz. Cuando el boquete de chispa fue ajustado para el más bajo valor variac, la luz nocturna funcionó continuamente por 4 horas! Los componentes internos fueron apenas tibios al tacto.
PRECAUCIÓN: Como línea de w/cualquier potencia TC, incluso esta pequeña unidad puede morder como una piraña mal humor si falta de respeto. Así que tenga cuidado cuando el proyecto esté encendido y no funciónela nunca desatendido.
