Paso 13: Sellos tamaño

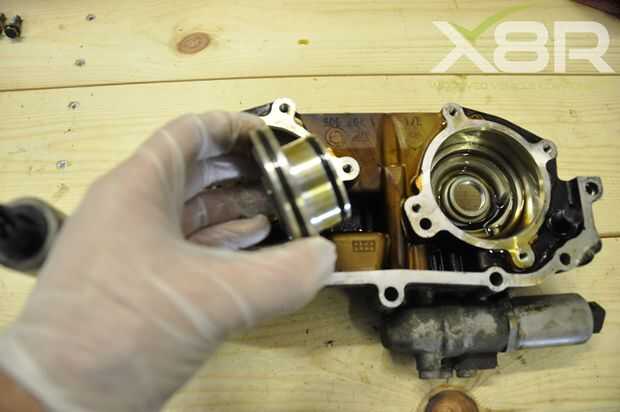

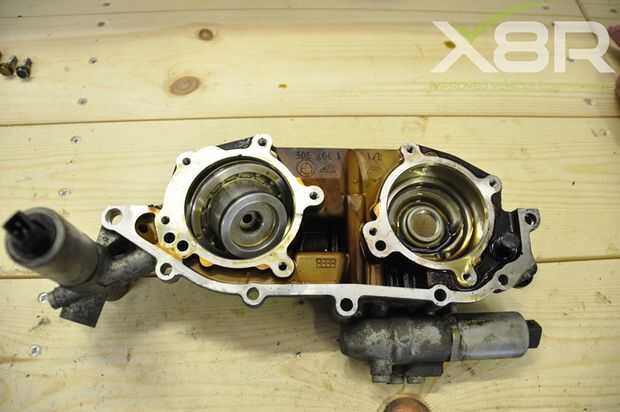

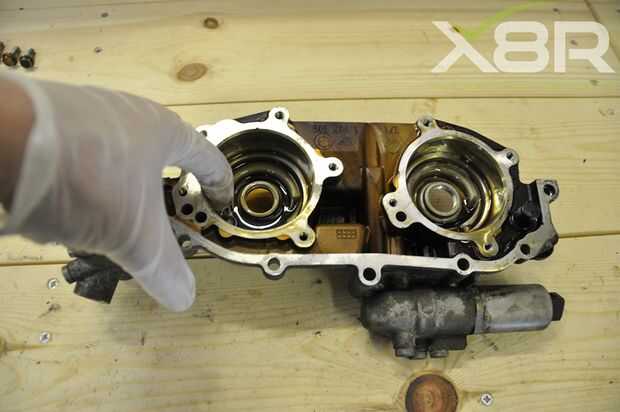

Los sellos de pistón ahora tendrá cambio de tamaño. Capa la dentro de la botella de la mano izquierda de la unidad Vanos con aceite de motor, cubren la totalidad de la superficie, capa izquierda cilindro pistón con aceite asegurándose de sello superior más grande tiene una buena capa de aceite, introduzca el extremo grande del pistón en cilindro de mano izquierda en un ángulo de 60 grados entonces el pistón gire a la orientación correcta, si sello une mantenga retirar y reinsertar el pistón hasta que el aro del pistón se redimensiona correctamente. Inserte el émbolo completamente en cilindro y dejar durante 5 minutos luego retire para sellos pueden cambiar el tamaño correctamente.

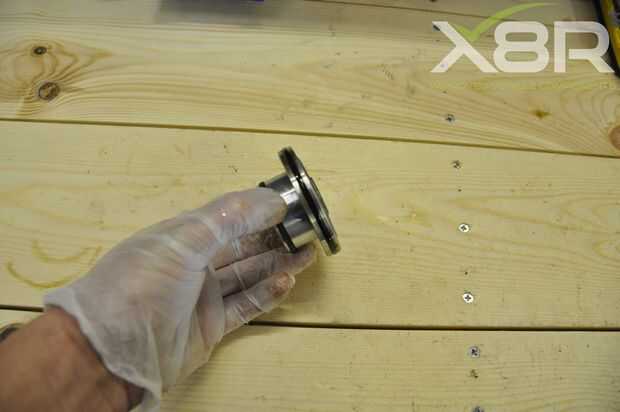

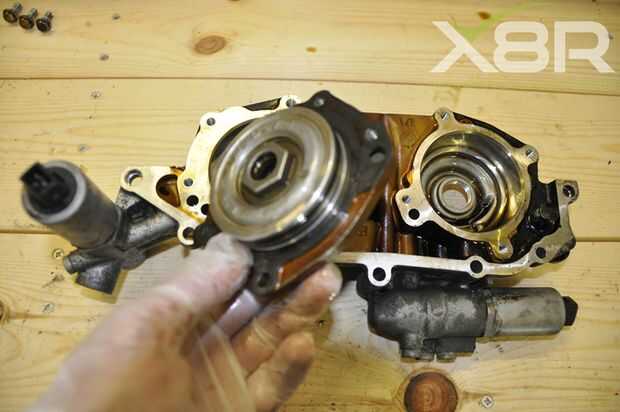

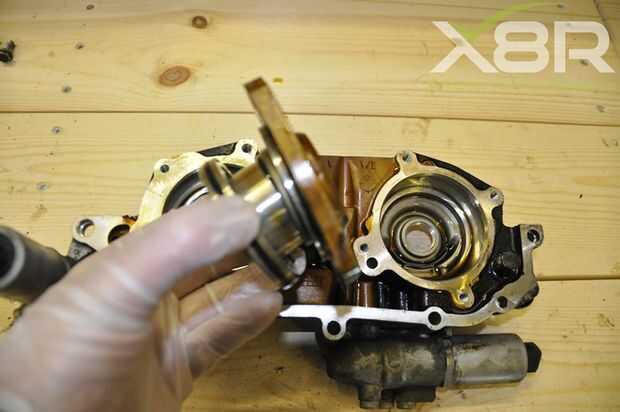

Aplicar una capa de aceite para tapa de cilindro izquierda y sello inferior del pistón. Insertar el pistón en a cubierta del cilindro (lado de la Junta) en un ángulo, gire a la correcta orientación encontrará algunos del sello sobresale prevención de orientar correctamente a pistón en el cilindro, empuje sobresaliente sello y orientar suavemente hasta que se asiente del pistón correctamente. Inserte el émbolo completamente en la cubierta del cilindro y Junta de pistón licencia para remodelar durante 5 minutos.
Repita este proceso para el mano derecha del pistón en el cilindro de la mano derecha y tapa de cilindro.

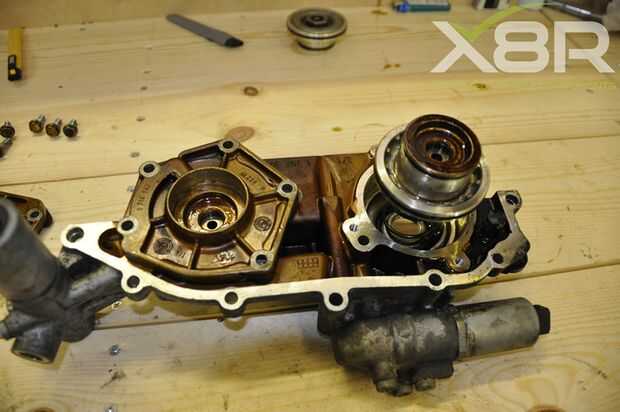

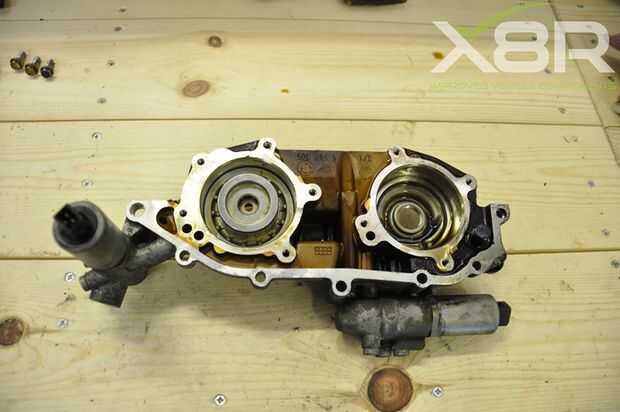

Re aceite pistones y cilindros, instalar pistones completamente al corregir la cubierta lateral del cilindro, inserte el cilindro de lado de mano derecha del pistón resorte, colocar tapas de cilindro con pistón en situe. Apriete los pernos de x 9 asegurando suavemente el resorte del pistón orienta correctamente, llevar a cabo este proceso lentamente, presión se necesitará mano derecha cilindro para comprimir el resorte mientras aprieta los pernos. Los pernos deben apretarse con 10 Nm en un patrón cruzado. Revise los pistones han asentado correctamente por empujar a cilindro esto requerirá un poco de fuerza. La unidad Vanos ahora puede montarse en el vehículo.
