Bluetooth-permitido planetario/Orrery (7 / 13 paso)

Paso 7: soldadura

Nota: Esto no será un tutorial sobre soldadura. Si nunca has soldado antes, YouTube y Instructables son tus mejores amigos aquí. Hay innumerables excelentes tutoriales que hay que enseñan los conceptos básicos y los puntos más finos (yo no estoy afirmando conocer los puntos más finos, hasta hace unas semanas, he mamado en soldadura).

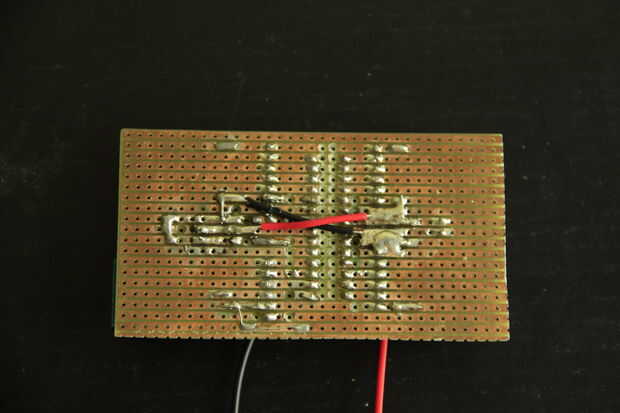

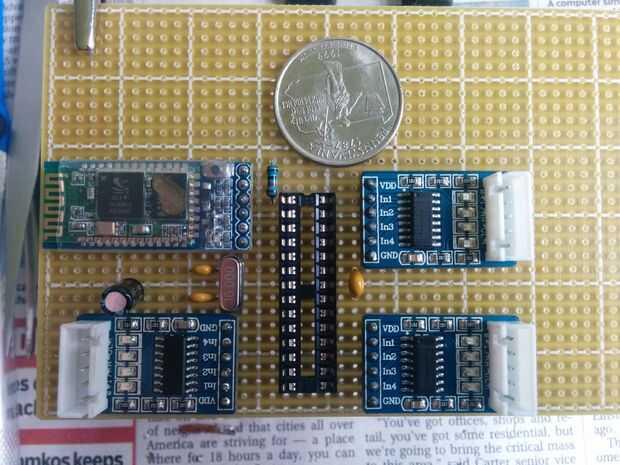

Lo primero que hice con el módulo bluetooth y controladores de motor paso a paso fue desoldar las cabeceras hombres dobladas y soldadura de cabezales recto machos en la parte posterior de la Junta. Esto les permitirá ser plana en la placa perforada.

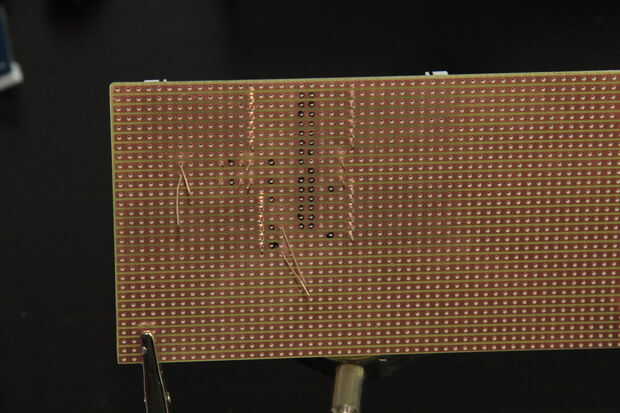

El siguiente paso es perforar todos los agujeros que necesitan romper las conexiones si no lo has hecho ya.

Después que está hecho, añadir los alambres sin aislamiento puente a la parte superior de la Junta. Si lo prefiere tener en la parte inferior, puede hacerlo más adelante.

Soldado en el zócalo del IC primero para dar un punto de referencia para el resto de los componentes. Asegúrese de que usted observe la dirección de la toma de corriente! La muesca semicircular debe ser más cercana a la resistencia de 10 k. Puesto que no le gusta permanecer en el lugar antes de se suelda, usted puede (aplicar flujo primero por supuesto) dos pastillas de esquina opuesta de la lata y sujetando el enchufe en lugar de la parte inferior, reflujo el estañado. Ahora la toma de corriente debe permanecer en el lugar por lo que se puede soldar el resto de los pines.

Para las piezas con puntas (condensadores y resistencias en este caso), insertando las piezas y luego doblar las puntas ligeramente deben mantenerlos en su lugar mientras se suelda.

Después de todo se suelda en su lugar, puede utilizar unas tijeras pequeñas (o ya que no tengo ninguna alrededor, antiguo cortauñas) para recortar las puntas.

Ahora, esta es la parte importante. Check, check doble y triple Compruebe todas las conexiones. Go por el tablero con un medidor de continuidad para asegurarse de que todo lo que ha conectado debe conectarse, y nada que ha conectado no debe ser.

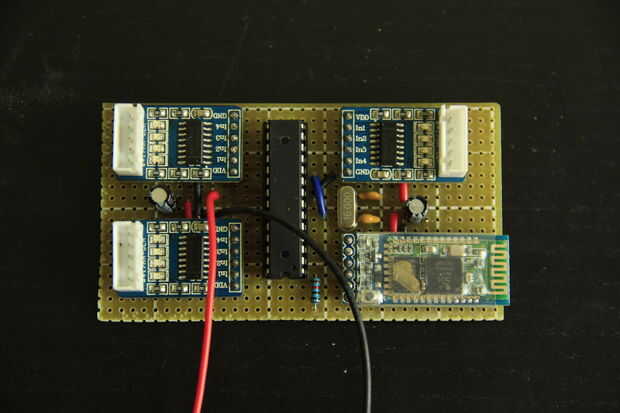

Inserte el chip en el socket, asegurándose de que las muescas del semicírculo están del mismo lado. Ahora conecte la fuente de alimentación a la pared y luego a del conector de alimentación dc. Si los controladores paso a paso se enciende enciende, Desconecte la fuente de alimentación y compruebe todas las conexiones. Si el ATMega (o cualquier parte de la Junta, incluso el cable de alimentación) se pone muy caliente, Desconecte la fuente de alimentación y compruebe todas las conexiones.

Nota

El fundente debe ser re-con la marca "literalmente la magia". En serio, flujo hace que las cosas mágicas. Aplíquela generosamente en cualquier momento antes de la soldadura.
