Bluetooth Audio para su coche (3 / 4 paso)

Paso 3: Construir el aparato

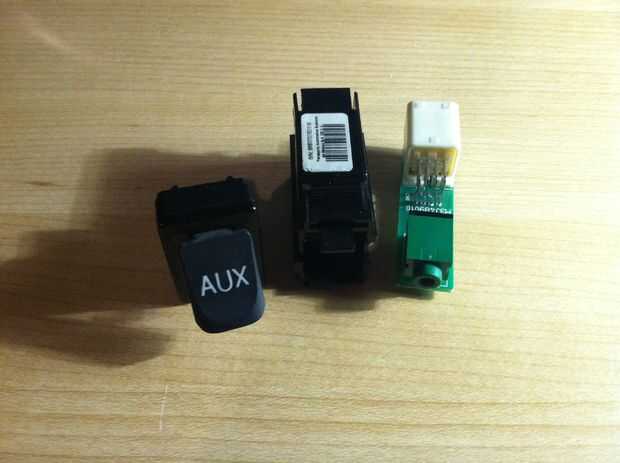

Tiró el módulo de conector AUX del coche (un Corolla de Toyota de 2009). Abrir el módulo y averiguado lo que era lo que con la continuidad característica en mi multimetro. En mi módulo, hay dos pins que haz puesto en cortocircuito juntos cuando un enchufe está conectado en el conector AUX. Si estos pines no se pone en cortocircuito, no se puede seleccionar la entrada AUX. Por lo tanto, yo simplemente soldado en un trozo de alambre, permanentemente conectar los pins.

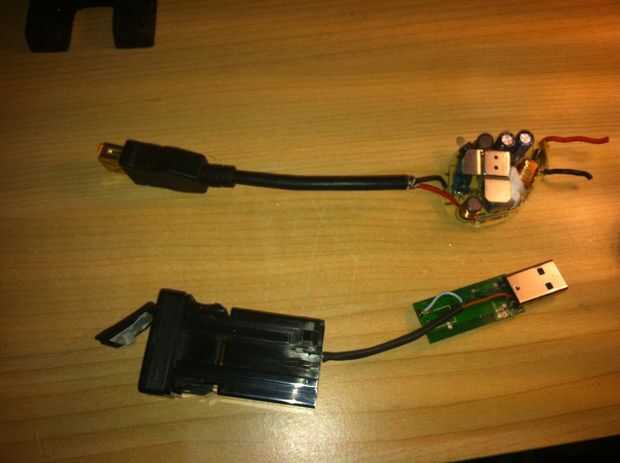

Originalmente iba a poner todos los componentes en un gabinete y conecte las líneas de audio y potencia a ese módulo. Una vez que empecé a tratar de averiguar cómo todo iba a ir juntos, opté por simplemente reutilizar el caso del receptor y del encogimiento del calor-otros componentes. Esto me permitió hacer una desconexión entre el receptor de Bluetooth y el módulo de potencia. Esta desconexión fue la conexión USB que ya estaba en el módulo de receptor de Bluetooth.

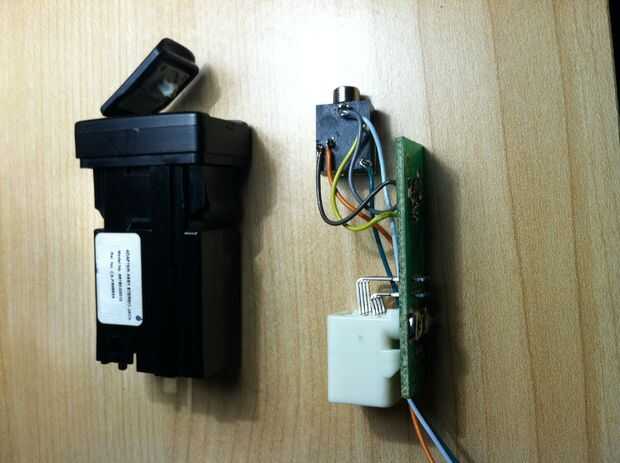

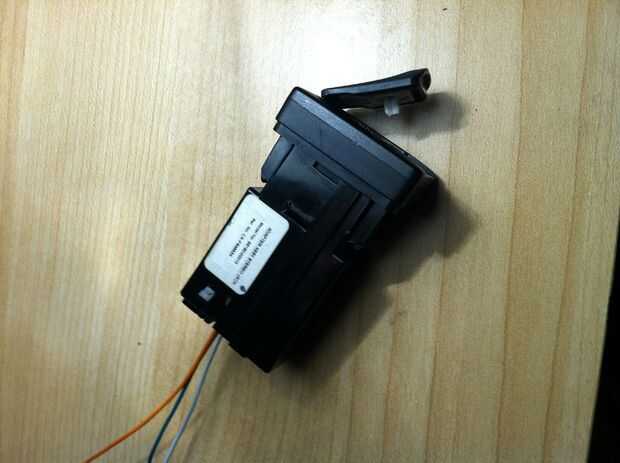

Conectado piezas de alambre a la nueva. Tenía que asegurarse de que sabía que fue donde y utiliza cables de colores diferentes para mantenerlos rectos. Les anoté. Te recomiendo dibujos y notas cuando hay más de dos cables.

Corte el extremo de conector de un cable de extensión USB viejo y soldar los cables rojo y negro para el + y-, respectivamente, salidas.

Ahora estamos listos para la prueba y el inserto.
