Bloques inteligentes de palabra (5 / 6 paso)

Paso 5: Colocar el láser, fotodiodo, Arduino y cámara

¿
Una vez que el marco de madera ensamblado, puede bofetada en componentes, derecho? Derecho.

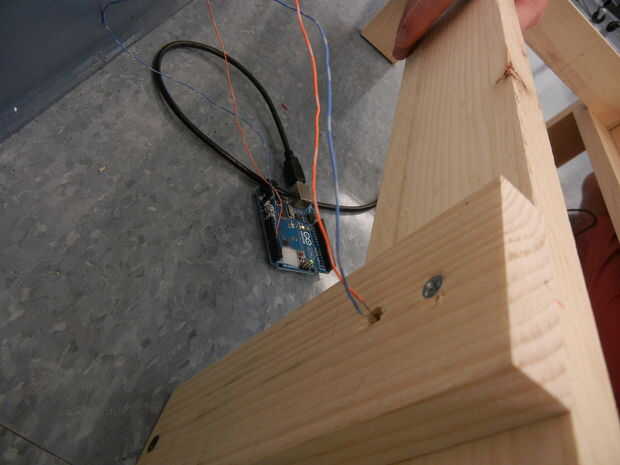

Fotodiodo y arduino:
Soldar dos cables a los dos extremos del fotodiodo. Recuerde, largos de la pierna es normalmente positivo y el borde plano está típicamente en el lado negativo. Meter el cable positivo en A0 de arduino y el cable negativo a GND. Empuje el fotodiodo en el agujero que ha perforado en el lado del bastidor (Foto 1).

Láser:

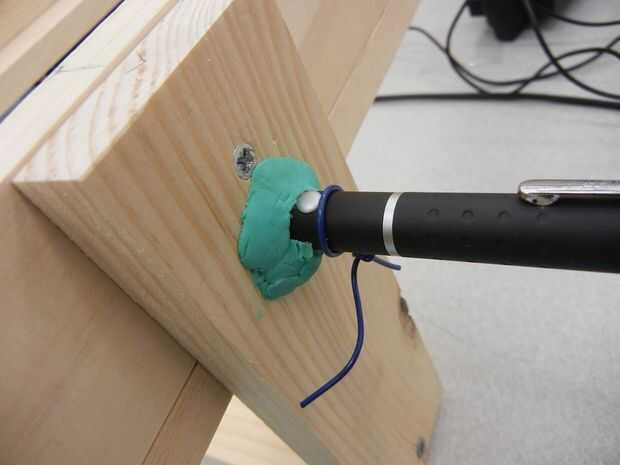

Presione el puntero láser a través del orificio. Debe brillar directamente en el punto donde está el fotodiodo en el otro lado del marco. El punto del láser y el fotodiodo debe reconocer cuando hay un bloque de palabra por encima de la cámara (debe interrumpir el haz del láser para el fotodiodo). Hacer que el láser apunta en el fotodiodo. Si no es así, vuelva a perforar los agujeros para. Uso modelado en arcilla para fijar el láser (Foto 2).

Cámara:

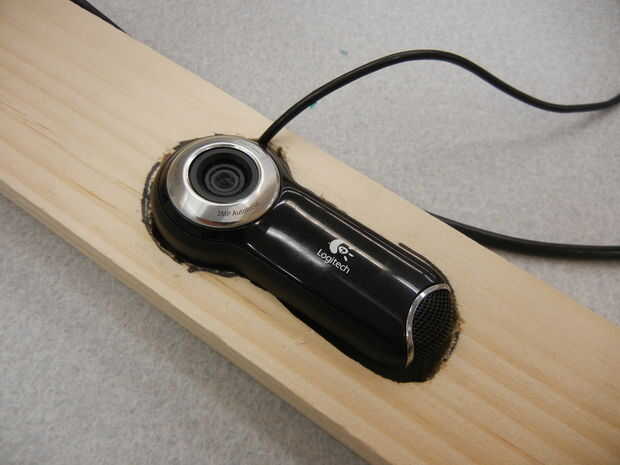

Cortamos un agujero en la forma de nuestra cámara en la parte inferior (Foto 3) para no tener que preocuparse por que moverse. Estás por tu cuenta. No sé qué forma es tu cámara.
