Bloques de enclavamiento

quería diseñar un conjunto de bloque de edificio que traban para que la estructura construida tendría más estabilidad. He visto muchas torres de Lego caiga a la consternación de la persona que trabaja con ellos.

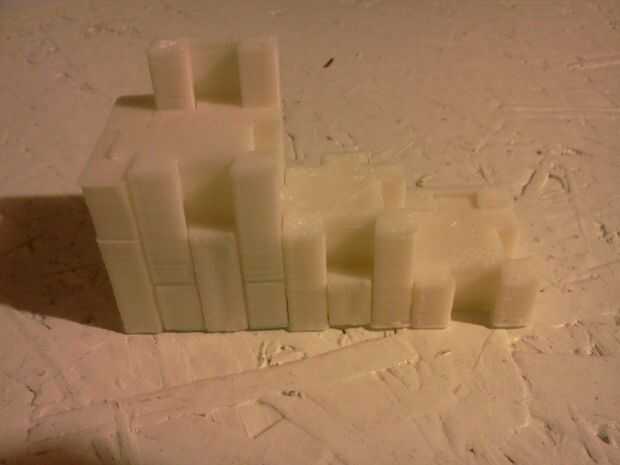

Tomó varios intentos diferentes y unos cuantos kilos de plástico del ABS, pero creo que finalmente se estableció en una buena forma de modular que puede adaptarse muy bien. Como los archivos son producen cubos 32X24.5mm. Reducción al 50% o incluso hasta un 200% ha dado buenos resultados.

Cómo imprimir:

Imprimir las piezas en un RepRap .5m m altura. 20% relleno. Sola cáscara.

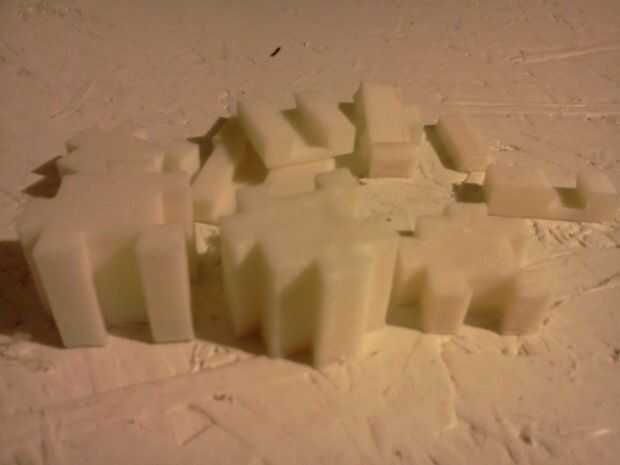

Quisiera consejos para imprimir solo el "squareBrick_Pallet.stl" para obtener una sola de cada una de las 8 diferentes partes para tener una idea de cómo funcionan las piezas. Entonces una vez que usted puede conseguir un estadio de béisbol de cuántos de cada uno lo desea puede utilizar el STLs parte individual.

Cómo construir:

La cosa a tener en cuenta es que todas las piezas en el conjunto se basan en el solo dos partes principales (squareBrick_Half y squareBrick_Whole). Y cada pieza tiene un conjunto de 24mm (alto) y una versión medio de 12mm (alto). La clave para la fortaleza de ladrillos es al modificar la altura de la mitad a todas partes y construir la pared de la.
Al construir, comience con sólo esas dos piezas y construir la forma del objeto que desea. Entonces usando las otras seis piezas puede volver y tapa y cubre las uniones expuestas.

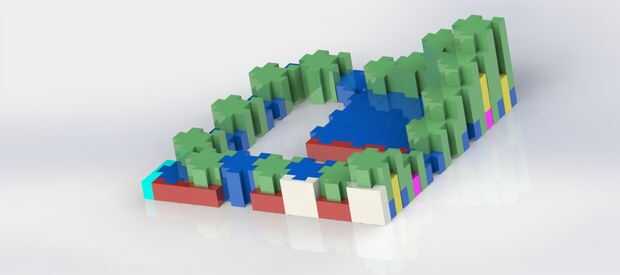

He incluido una imagen CGI para mostrar ideas y para empezar en lo que va donde. Cada color es una pieza diferente, 7 total (whole_cap_longer no se muestra en la imagen, haciendo un total de 8 piezas diferentes en el conjunto).

Cambios futuros:

Me gustaría volver atrás y modificar las piezas "cap_longer" para adaptarse a las esquinas interiores.
Hacer algunas piezas de doble longitud. Quería mantener las diferentes pieza cuenta abajo con aunque.
Piezas de compatibilidad. Para conectar con Legos y otros juegos de construcción.
