Bloque CPU DIY (1 / 11 paso)

Paso 1: Materiales y herramientas

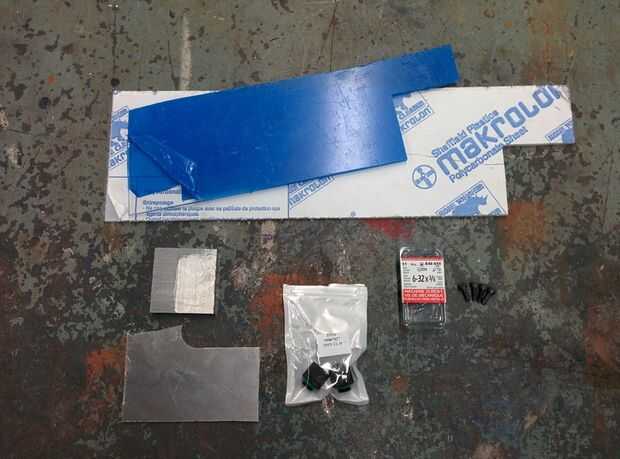

Materiales:

  • Placa de aluminio - 2 "x 4" x 1/8" espesor
  • Barra plana de aluminio - 2.125 "x 2,125" x 1/2" de grosor
  • Claro la hoja del policarbonato - 2.125 "x 2,125" x 1/4" densamente
  • 10-24 UNC x 3/8 casquillo TORNILLOS CANT. 4
  • UNC 6-32 x 3/8" avellanado tornillos 4 CANT.
  • 8-32 UNC x 1 1/2" Pan cabeza tornillos CANT. 4
  • Cantidad de tuercas 8-32 UNC 4

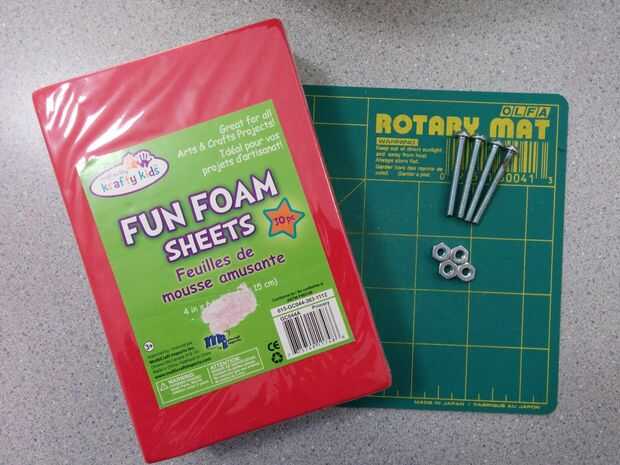

  • Hoja de espuma de artesanía
  • Preferido de accesorios de refrigeración por agua - utilicé algunas guarniciones de la compresión de Amazon

Nota: Todas las dimensiones comunes son tamaños de corte ásperos. Consulte los dibujos en el paso siguiente para las dimensiones finales.

También tenga en cuenta la elección de materiales para el bloque principal. Asegúrese de hacer coincidir con el resto de su ciclo de agua para evitar la corrosión. (Gracias ironsmiter)

Herramientas:

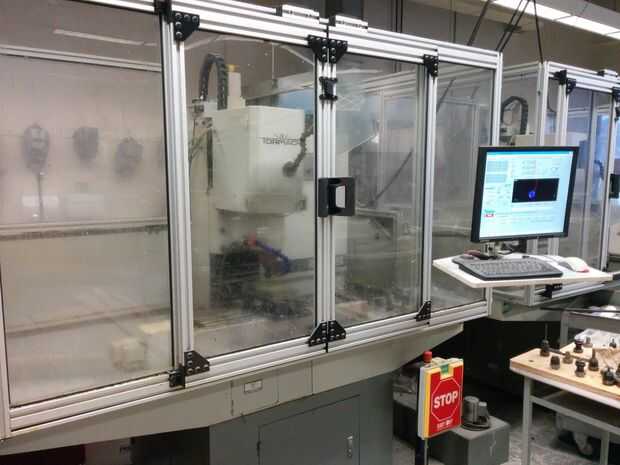

  • Molino CNC

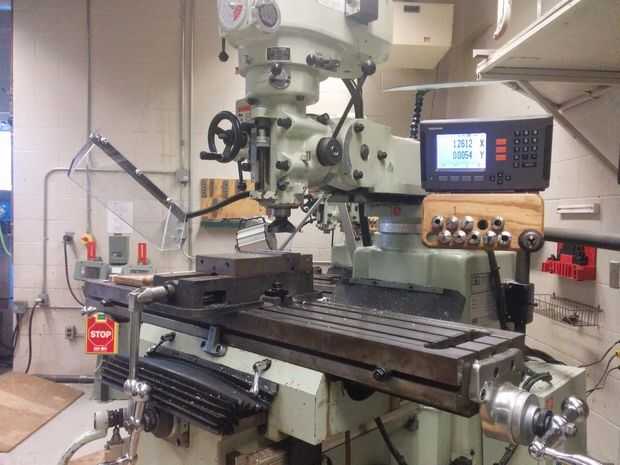

  • Molino manual

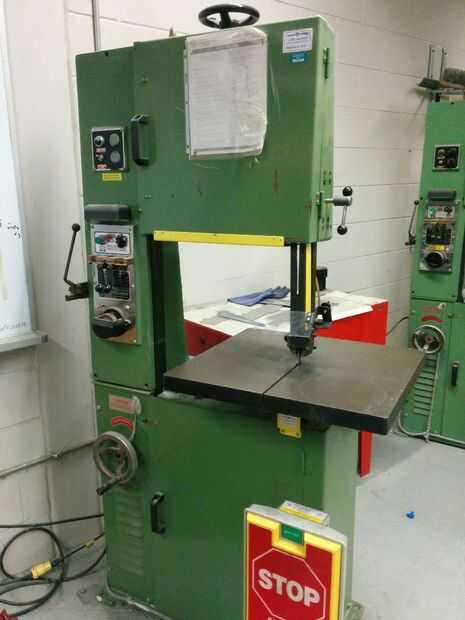

  • Sierra de cinta
  • Taladro o taladro de columna
  • Pedacitos de taladro - 0,103" 0,150" 0,2", 0,457"
  • Localización de taladro o taladro de centro
  • 2 flauta fresas - 1/8", 1/2" (gracias imakeembetter)
  • Hacia molino
  • Avellanado
  • Archivo
  • Cuchillo para uso general
  • Regla
  • Almohadilla de corte
  • Grifo de rosca de G1/4-19 tubo
  • 10-24 UNC Tap
  • 6-32 UNC Tap
