Paso 12: Foto Transistor / lente de montaje para la recepción de luz modulada con Audio analógico

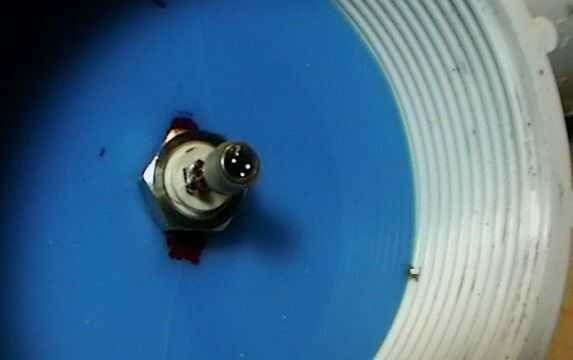

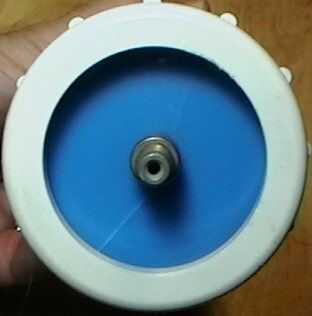

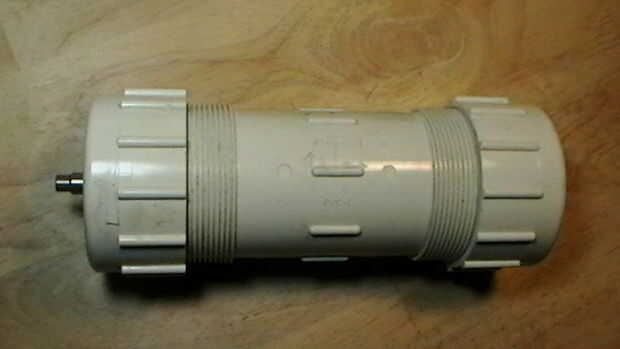

En un paso anterior analizamos modificar una linterna por lo que podrían ser moduladas con señales de audio y por lo tanto, transmitir información de audio sobre un haz de luz. Aquí es un simple montaje que utiliza una lente para concentrar la luz en un transistor de la foto. Usé una foto Darlington para mayor ganancia. El colector del transistor está conectado a la conexión del centro del conector. El emisor está conectado a la conexión del protector del conector. El transistor debe ser alimentado de la misma manera que un elemento de micrófono de condensador de energía. Ver este instructable para cómo hacerlo:
Si demasiada luz ambiente hace que el transistor que dejar de trabajar podría poner ventana de teñido de la película sobre la lente. No he tenido este problema. Nunca apunte con esta Asamblea en sol.
Mi set up funciona muy bien. Entre otras cosas que he escuchado he escuchado las alas de los insectos en la luz en 20-30 pies del brillante sol. Luces estroboscópicas de avión no son un problema. Si el faro de avión está detrás de la hélice, se puede escuchar que aunque yo puedo haber sido luz del sol de audiencia reflejado de la prop. Con el uso de un preamplificador conectado a un amplificador que pude recibir el audio de un puntero láser modulado señalaron en un transformador en un poste de teléfono. En otras palabras, el láser no se observó en el montaje de transistores de la foto. Recogí el audio apagado el punto cerca de 100 pies de distancia. Mayor ganancia se logra con lentes más grandes.
