Blinkie Thingie de QS (5 / 7 paso)

Paso 5: El IC chip

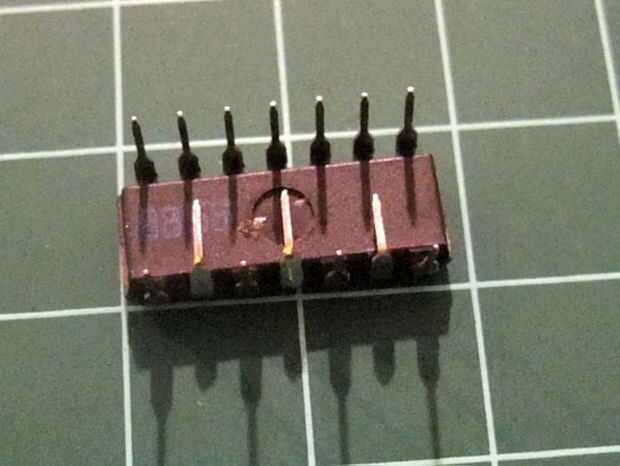

El circuito se apilarán forma libre en el cuerpo de inmersión de la viruta de la lógica. Aunque no lo, los pines 14 y 8 son para la batería de + y - respectivamente.

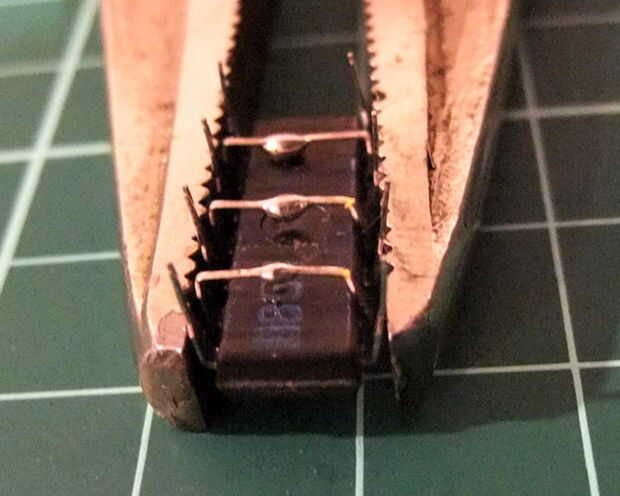

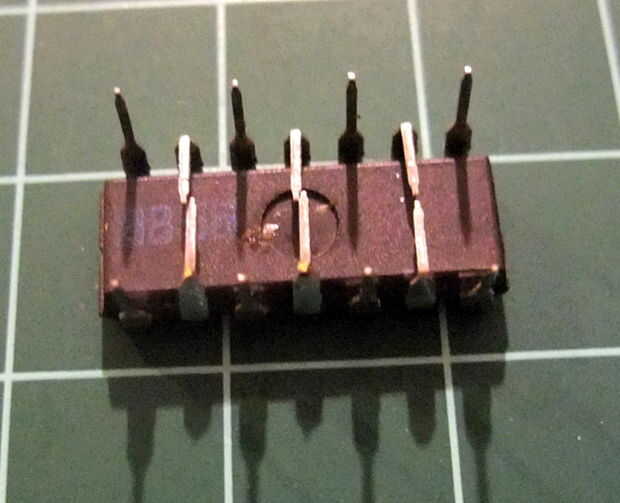

Comience doblando los pernos 2 y 13; 4, 11, 6 y 9 a través de la superficie inferior del IC para que toquen, aplique una pequeña cantidad de soldadura para mantenerlos juntos.

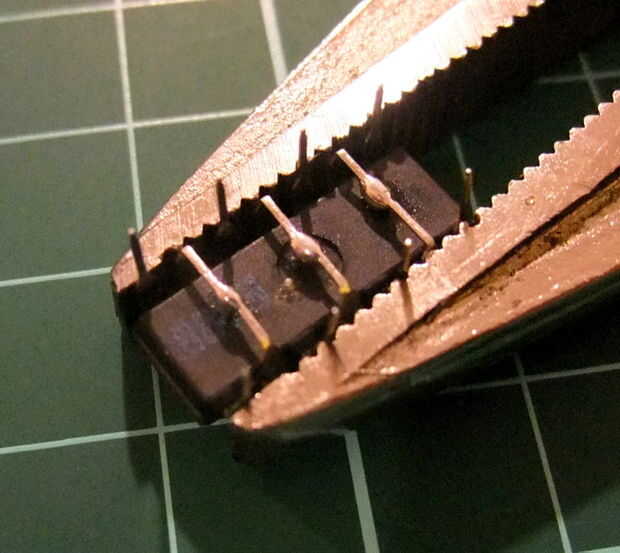

Este tipo de montaje se denomina 'dead bug' de soldadura debido a la forma de las piernas hacia arriba. Tenga cuidado de que no convertir su IC en un error real muerto por sobrecalentamiento lo. Una buena regla a seguir es mantener soldadura tiempo menos de 3 segundos en un tiempo y después enfriar la parte soplando en él durante 5-10 segundos en el medio. Es fundamental tener un buen disipador de calor, como el larga nariz Vice grip en las fotos.
