Blackberry 8900 curve cruzado batería icono fix (3 / 9 paso)

Paso 3: Desmontar el teléfono:

Antes de desmontar el teléfono, asegúrese de que tener a mano las herramientas necesarias y suficiente espacio para trabajar para que no perder ningún tornillo. También asegúrese de que usted tiene suficiente tiempo para que no apresure las cosas.

-> Ignorar el paso 6 si ya hiciste un test de continuidad/diodos.

Herramientas necesarias:

• Destornillador torx T6
• Scredriver plana
• Herramienta de palanca

1. para comenzar con, retire la tapa de la batería y la batería. Acuéstese cara teléfono en algo suave para no rayar la pantalla.

2. usando la herramienta de palanca, quitar la goma como cubierta en la parte inferior exponiendo dos tornillos.

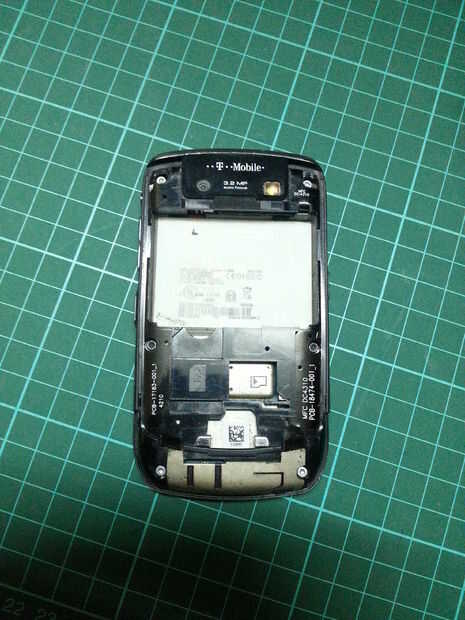

3. ahora debería ver un total de 6 tornillos, 2 en la parte superior, 2 en el centro y las 2 restantes en la parte inferior. Los tornillos de la parte superior e inferior son idéntico y plata color mientras los tornillos de centro son negros y de diámetro y longitud diferentes. Mantenga los tornillos de forma segura y recuerda que va donde (bastante difícil de que cagarla!).

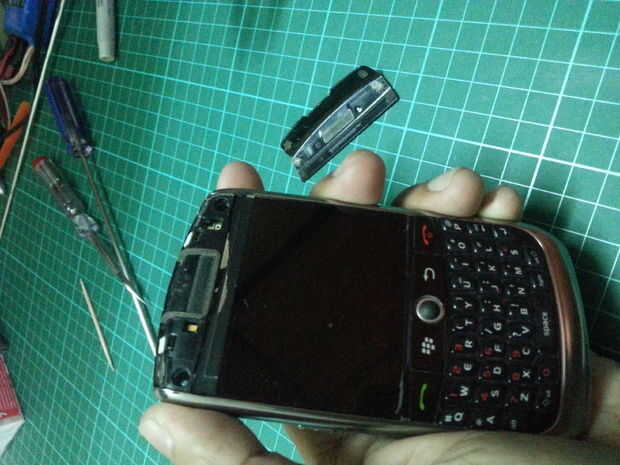

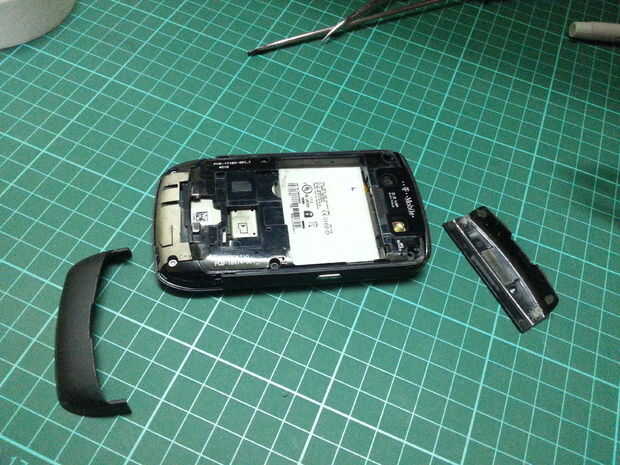

4. Retire la tapa 2 tornillos, un pedazo de la cubierta frontal (justo por encima de la pantalla) debe salir fácilmente. Retirarlo y mantener a un lado.

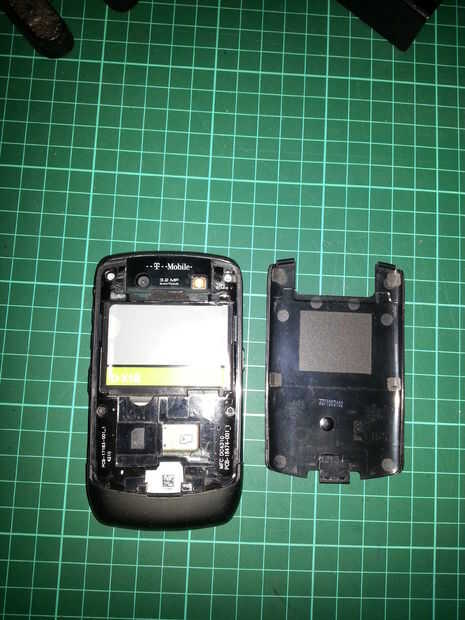

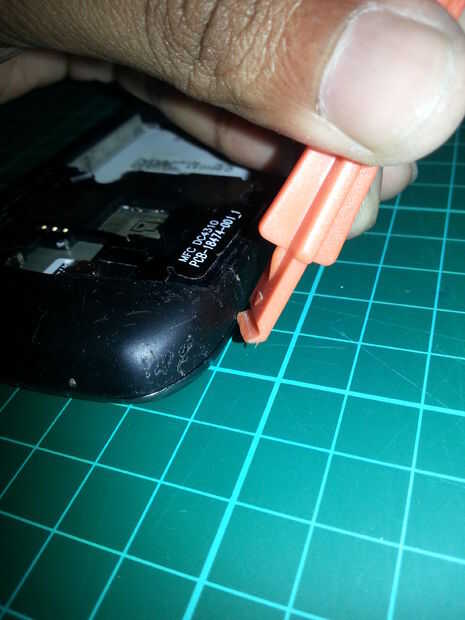

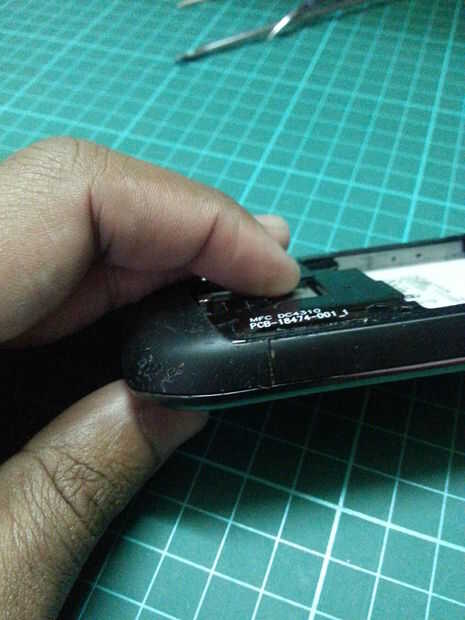

5. suavemente abrir el caso con la herramienta de palanca desde el centro. La carcasa en la parte posterior sale bastante fácilmente. Tenga cuidado al retirar la mitad delantera de la carcasa ya que hay algunos plástico clips sujeta en su lugar. Aplicación repentina o demasiada fuerza a romperlos.

Nota:

Tenga cuidado al retirar el frente de la mitad de la caja como el trackball puede/podrá caerse.

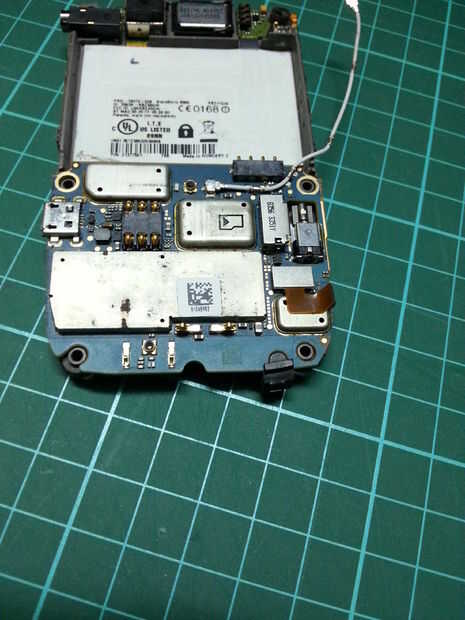

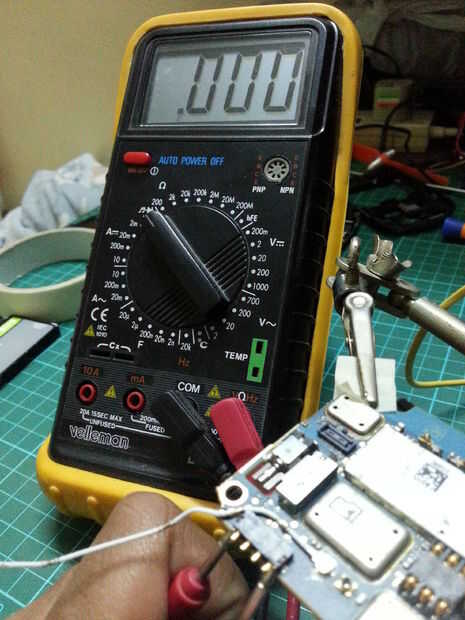

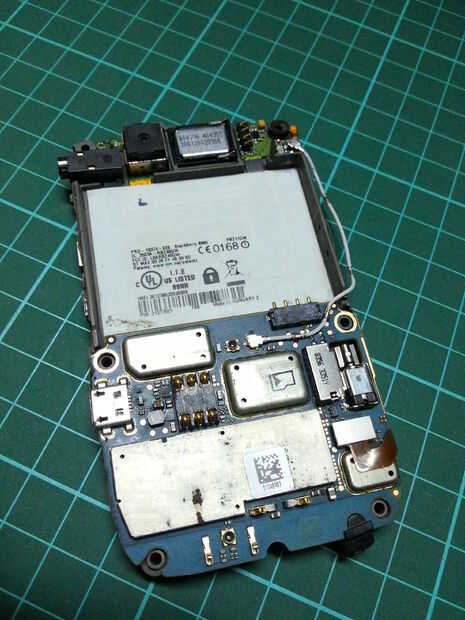

6. ahora debería ver la placa base. Antes de retirar la placa madre, que quería medir el voltaje en los terminales de la batería con la batería enchufada para eliminar la posibilidad de un terminal defectuoso. Así que poner la batería en y mida el voltaje en los terminales. Para mi sorpresa, mi medidor lee 0.00V que es muy raro desde el circuito de apagado, la batería estaba en 4.03V.

0.00V indica un corto circuito y desde ninguna magia humo salió, esto sugiere (confirmado por una búsqueda rápida de google) la batería tiene un cortocircuito interno.

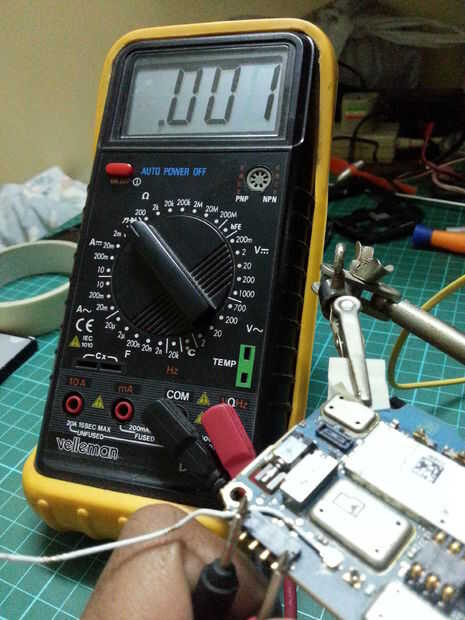

Hacer un test de continuidad/diodos en los terminales la batería sin batería confirmó un cortocircuito (la derecha era el momento de la AHA). Esto explicó todo y también se refirió a un posible sospechoso.

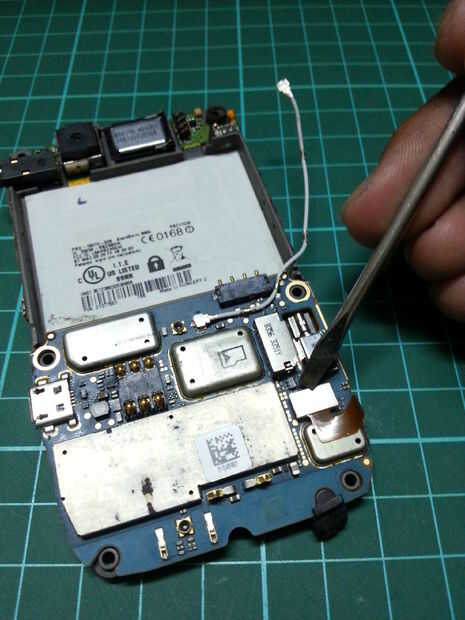

7. ahora podemos proceder con la eliminación de la placa base. En primer lugar, desconecte el cable de cinta de teclado con un destornillador plano.

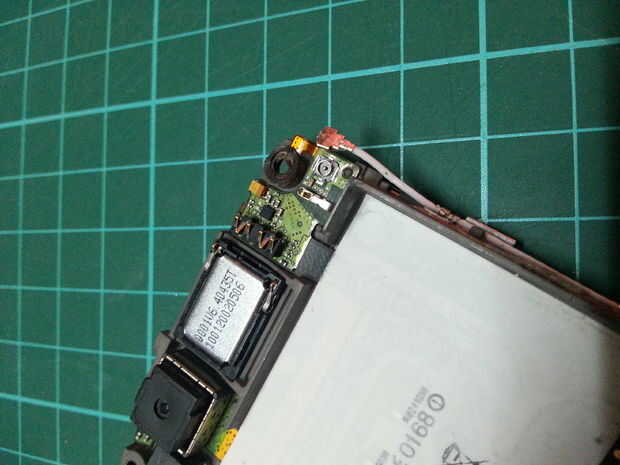

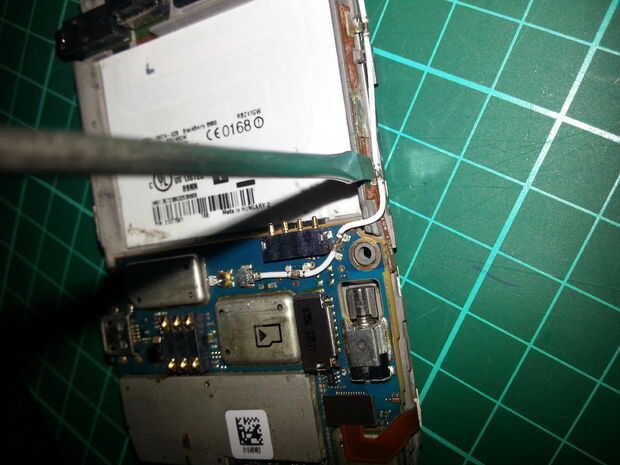

8. hay un blanco cable coaxial de la placa base hasta la antena en la parte superior. Suavemente lo retire en el lado de la antena (no lo desconecte en el lado de la placa base). Debe haber 2 soportes de metal sostiene el alambre junto a la tecla de volumen. Suavemente con el destornillador plano, abra lo suficiente como para sacar el cable.

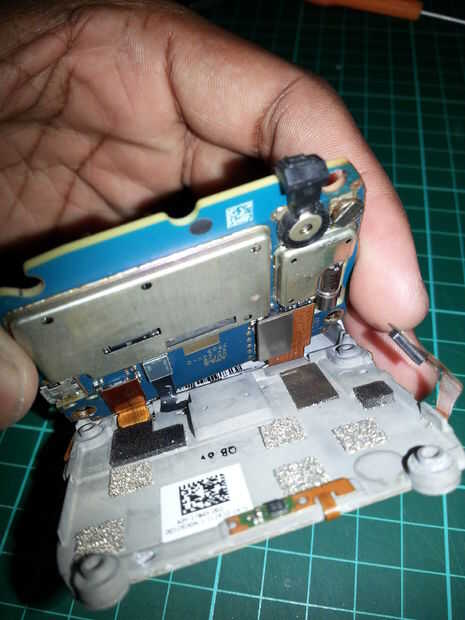

9. sosteniendo la parte inferior de la placa base, suavemente levántela. Por debajo son 3 más cable de cinta que necesita desconectar. Hacerlo con el destornillador plano.

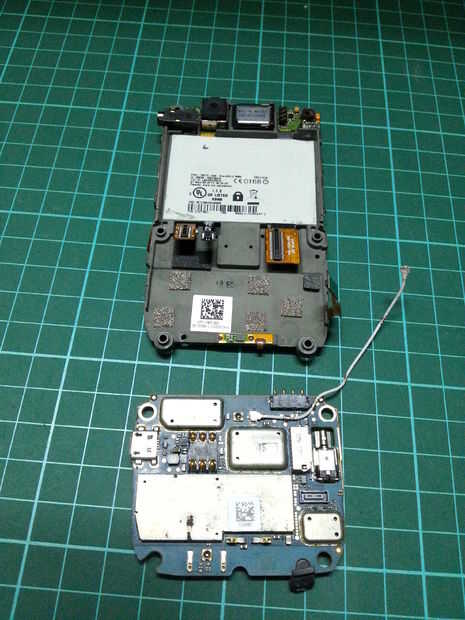

10. la placa base ahora debe ser libre y se puede quitar.

PRECAUCIÓN!!!

Necesita a tierra antes de intentar cualquier reparación de la placa base, sobre todo si ha sido caminar/roce los pies en la alfombra como esto sería cargar su cuerpo con electricidad estática que usted descarga a su vez a los componentes cuando toca que a su vez pueden dañar el último.
