Birch Ply muebles (2 / 6 paso)

Paso 2: Diseño y CAD

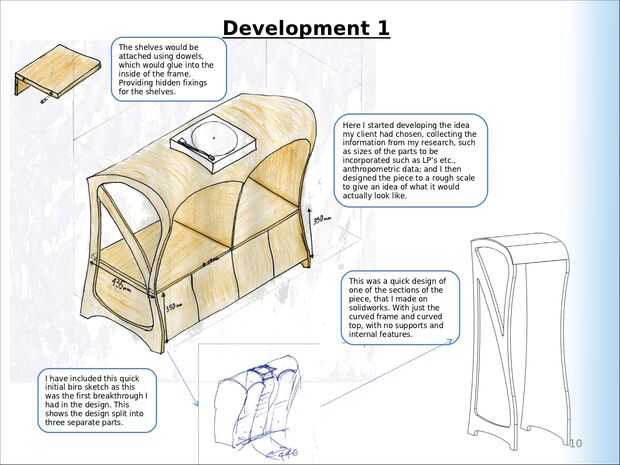

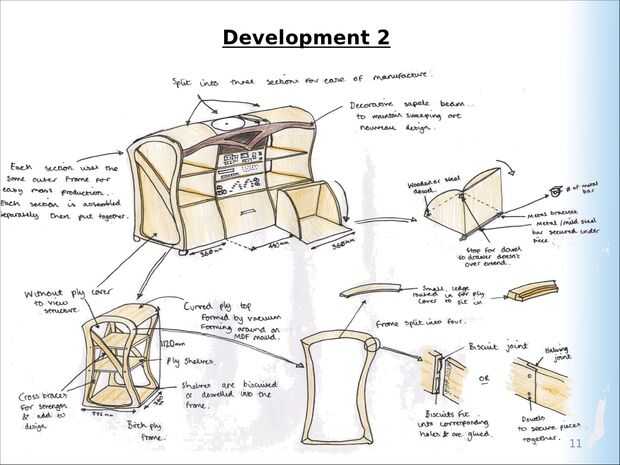

Se puede ver en las dos primeras hojas he intentado desarrollar la forma y los procesos de fabricación en mi diseño más simple y más adecuado para el propósito. Por ejemplo tuve que desechar la idea de tener una sola capa moldeado superior fue realmente más y dfficult muy probablemente ni siquiera sea posible con los recursos que tenía.       .

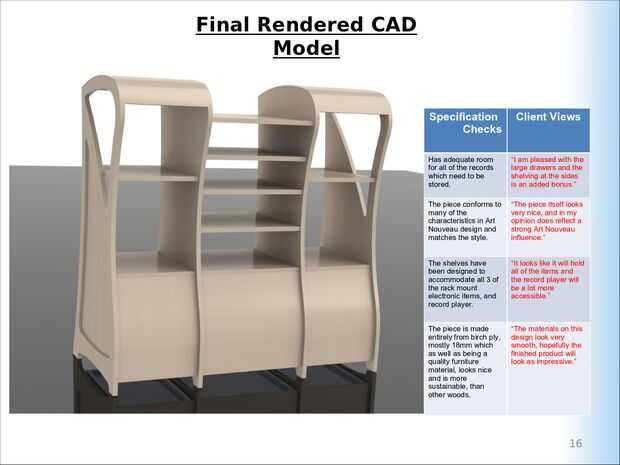

Cuando tuve las ideas ásperas de mi desarrollo continué mi desarrollo en software CAD de Solidworks, y en esto resolver los elementos del diseño.

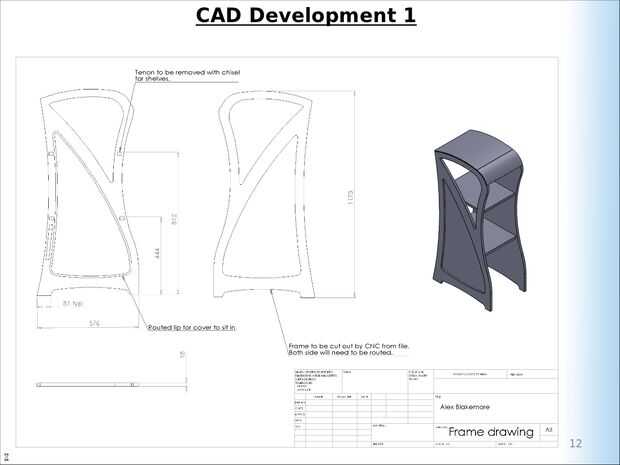

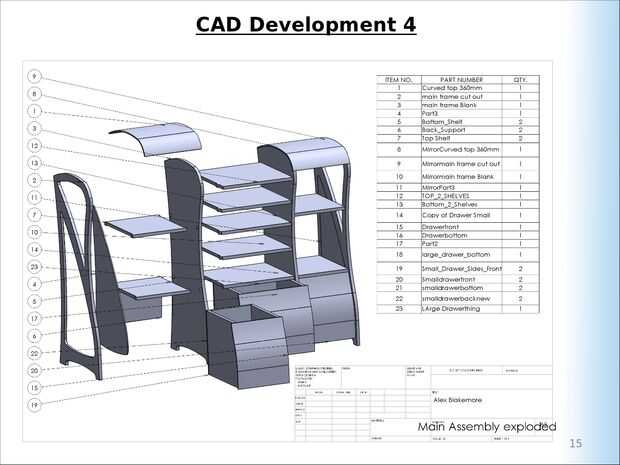

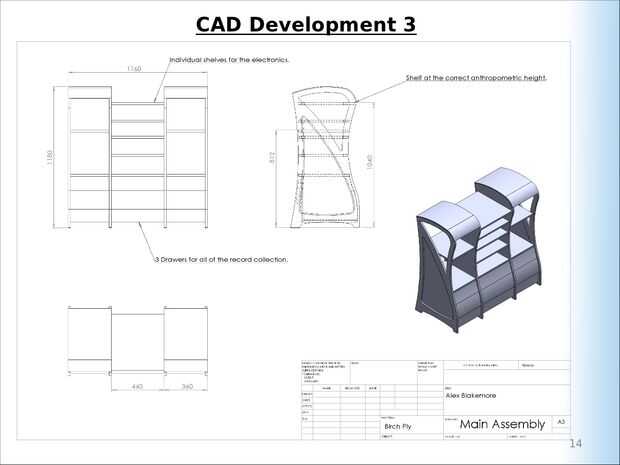

Usted puede ver cómo primero diseñé las unidades laterales y los cajones luego se unió a ellos junto con estantes para crear la unidad entera.
Cuando con una escala para todo esto que fui redondo y medido todas las cosas existentes que tuvo que encajar en ella, como los registros era supone para todo el equipo electrónico y estas me dieron a un primer punto de partida para la escala del proyecto. Software de CAD también es muy buena para esto como se puede dar una perspectiva mucho más detallada sobre el tamaño relativo de los diferentes componentes.
