BikeGen (4 / 5 paso)

Paso 4: Alambre de la electrónica

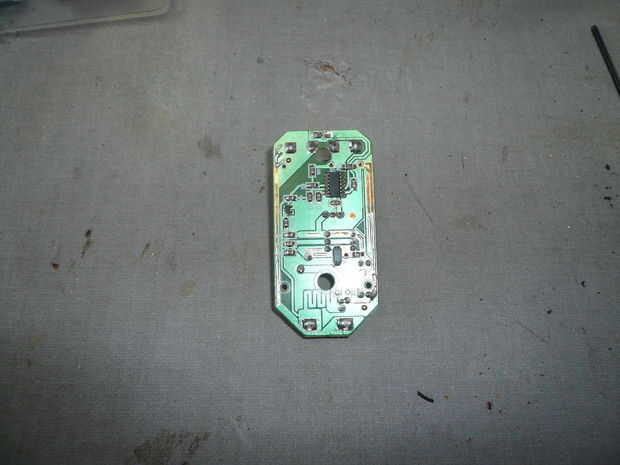

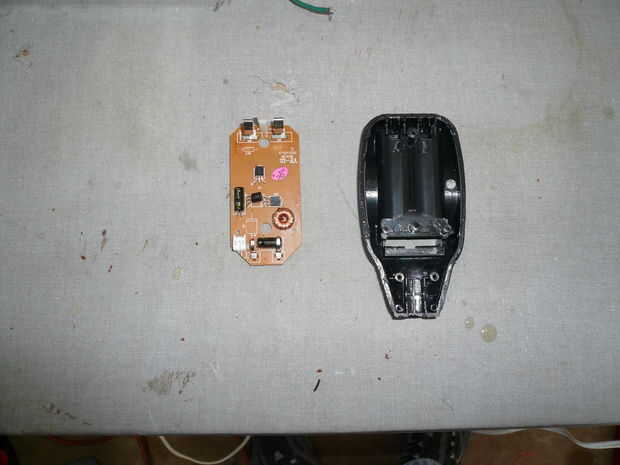

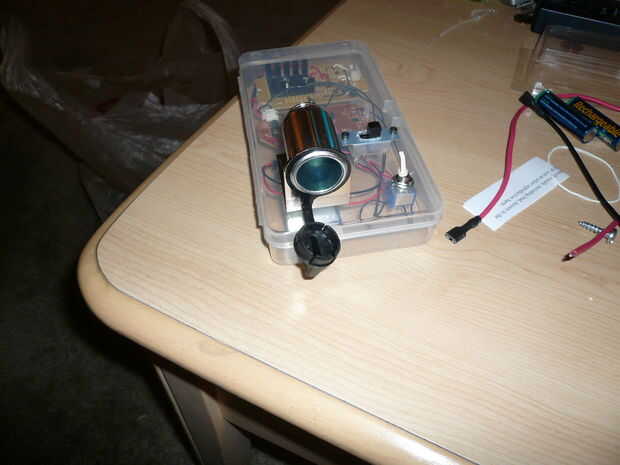

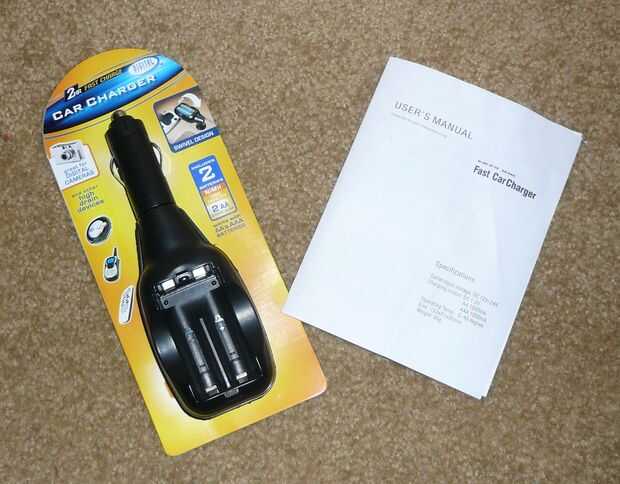

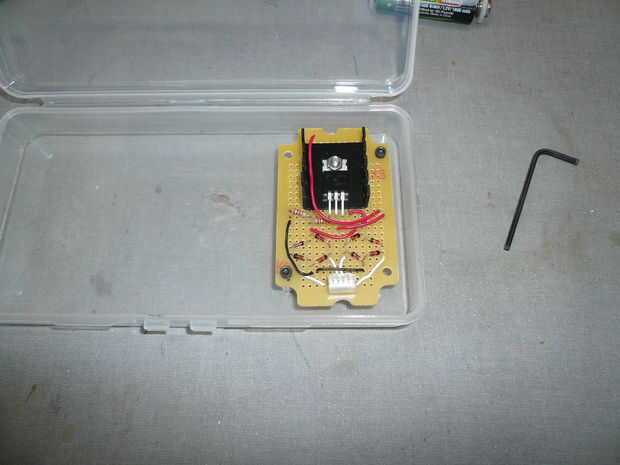

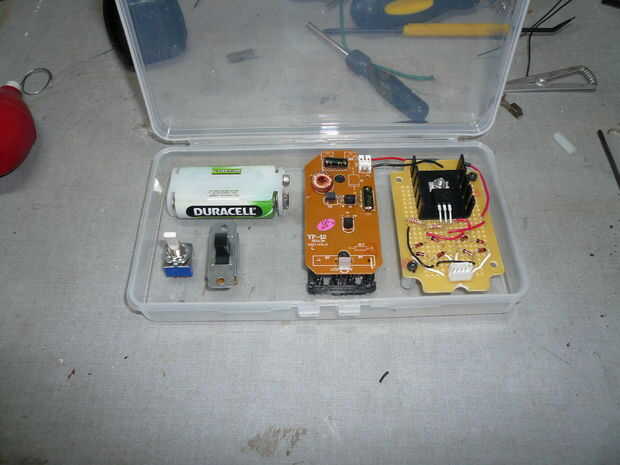

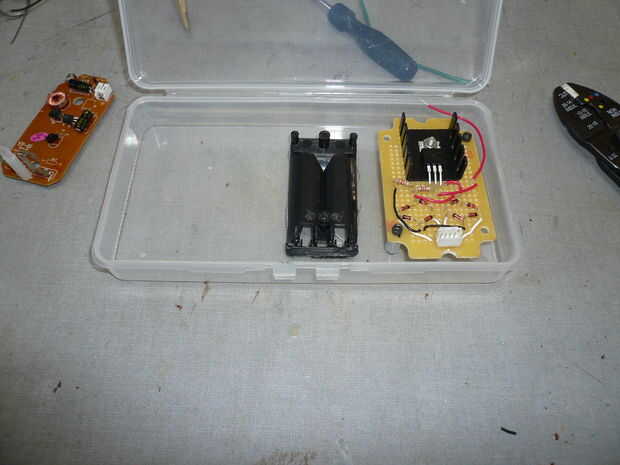

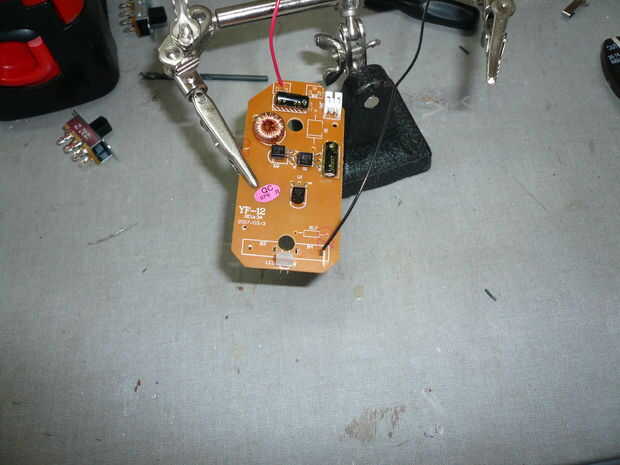

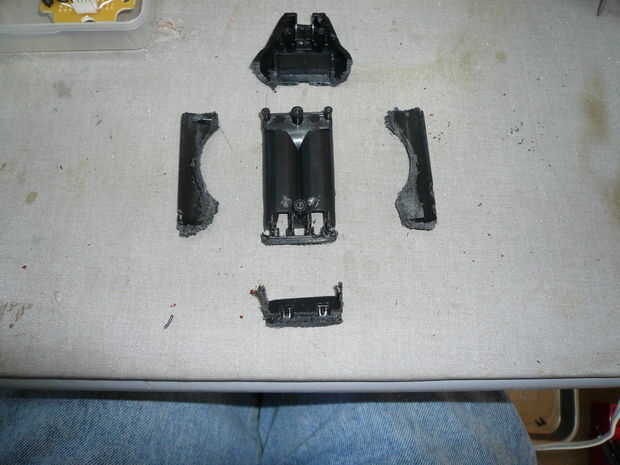

De la electrónica de mi generador de bicicleta fueron reutilizados y añadí el cargador de batería AA. El circuito de bici hay que cambiar un poco aunque. Para obtener instrucciones sobre cómo armé el circuito Consulte generador de la bici. Para BikeGen que quería ser capaz de recargar las pilas mientras montaba y luego utilice las pilas para encender la linterna y la luz de la cola. Quería un controlador de carga buena como para que las baterías no sobre cargarse. Miré a controlador de carga unos kits que usted soldar entre sí se decidió hackear algo en su lugar. Así que encontré esteAA cargador de coche en ebay y pudo conseguirlo enviado por menos de $7. Este cargador tiene un rango de carga de 1amp y puede cargar dos AA en dos horas en un coche. También tiene una función de carga que mantiene la carga de batería completa. Esto es perfecto para lo que quería. También porque iba a la salida de 12volts tengo una toma de corriente de coche para que yo pudiera recargar mi celular.

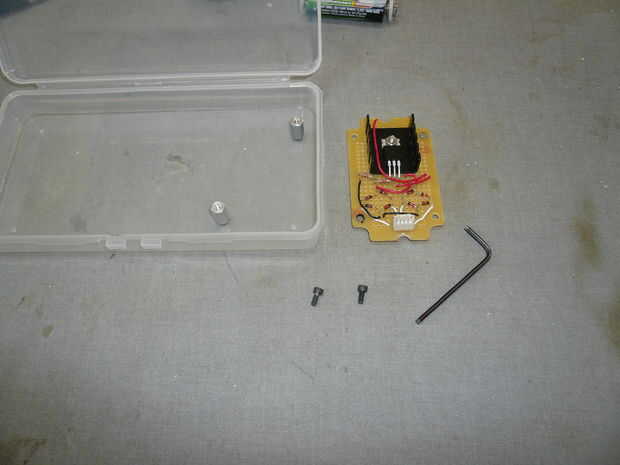

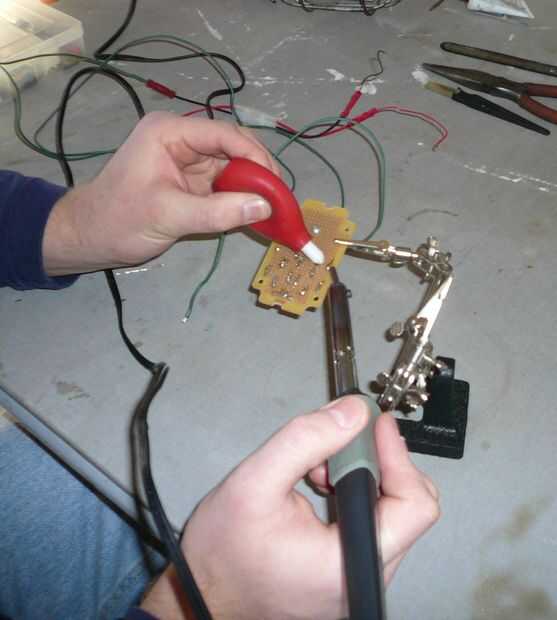

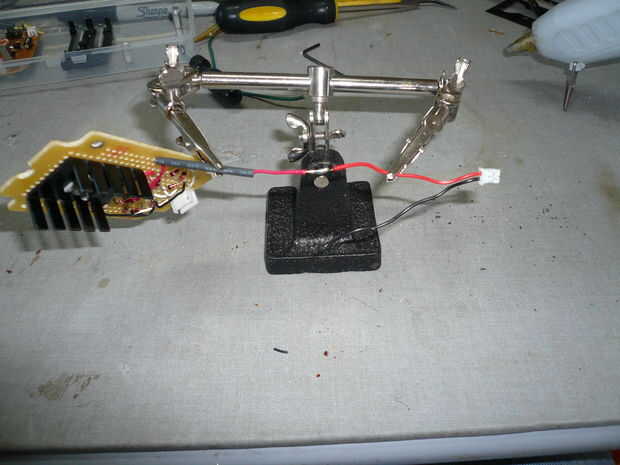

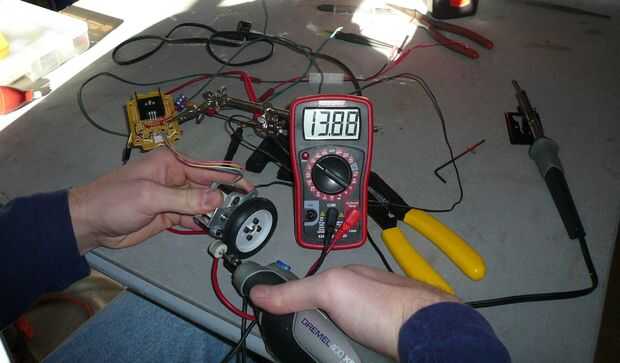

El regulador de voltaje variable debe establecerse a aproximadamente 12 volts de salida. Aquí está toda la información que necesitará sobre el regulador de tensión LM317 tensión calculadora decidí tirar de 13.75 voltios, porque he medido la toma de corriente en mi coche y su generalmente sobre 12 voltios. También pude reutilizar el resistor de 220 ohmios para 13.75volts. La resistencia de 220 ohm original necesita desoldar y colocan en la misma ubicación que la resistencia de 150 ohm. La resistencia de 2200 ohm entonces puede soldar en el lugar de la resistencia de 220 ohmios. Luego usé una dremel para hacer girar el motor para asegurarse de que el regulador estaba trabajando bien. Había salida 13.88volts que era justo en el dinero.

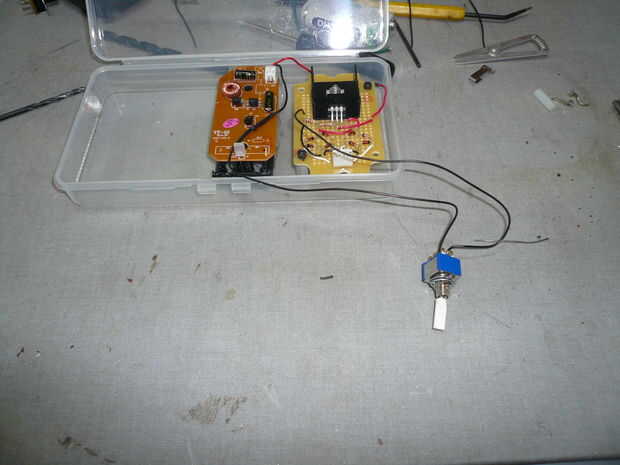

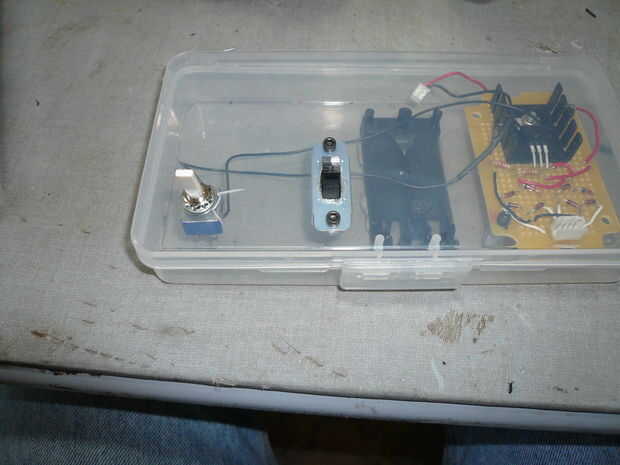

Así que el circuito generador de bicicleta original será rectificar la corriente alterna del motor y regular el voltaje a 13.75volts. Que poder entonces se alimenta al circuito del cargador. El cargador se conecta a un interruptor DPDT que se utiliza para cambiar las baterías forman el cargador a las luces.
